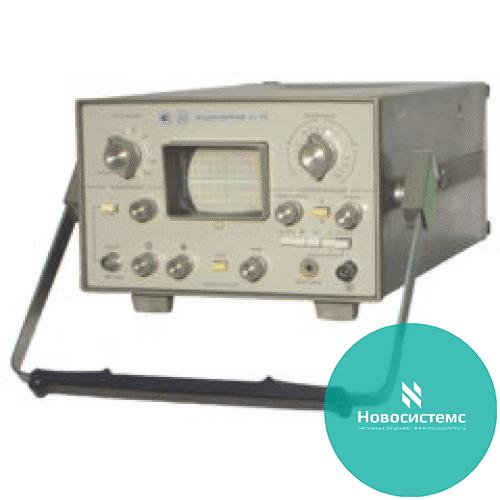

С1-72 — осциллограф

Производитель

РОССИЯ и СНГ

Гарантия

12 месяцев
(если иной срок не предусмотрен производителем)

34 000 руб.

В корзину

Купить в один клик

Заказать поверку/калибровку

Задать вопрос

Информация о товаре
Технические характеристики
Комплект поставки
Аналоги
Оплата и доставка

Для результативного исследования амплитудных и временных характеристик электрических сигналов требуется купить высокоточную аппаратуру. Осциллограф С1-72 — современный прибор, выполненный на базе проверенных схемотехнических решений. Модель позволяет в реальном времени наблюдать и анализировать параметры сигнала. Устройство может использоваться как любителями, так и профессионалами, специализирующимися на производстве, диагностике и ремонте сложной электронной техники. Осциллограф С1-72 постоянно имеется в наличии на складе «НОВОСИСТЕМС» и реализуется по оптимальной цене. За дополнительной консультацией обращайтесь к менеджерам.

Основные технические параметры осциллографа С1-72

Для вертикального отклонения луча:

полоса пропускания сигнала – от 0 до 10 МГц;
коэффициент отклонения – 20 или 10 В на деление;
время нарастания переходной характеристики – 35 нс;
максимальная погрешность измерений – не более 5%.
входное сопротивление – 1 МОм при 40 пФ и 10 МОм при 15 пФ (с делителем).

Для горизонтального отклонения луча:

коэффициент развертки – от 0,05 мкс до 50 мс на деление;
максимальная погрешность измерений – не более 5%;
внешняя синхронизация сигналом амплитудой от 0,3 до 3 В (частота до 10 МГц);
внутренняя синхронизация при изображении от 6 мм и выше (частота до 10 МГц)
максимальная погрешность – не более 5%.

Технические характеристики С1-72

Параметры				Значения
Основные характеристики	Параметры наблюдаемых импульсов обеих полярностей	Длительность		0.05 мкс … 500 мс
		Размах	Без делителя	20 мВ … 60 В
			С выносным делителем 1:10	200 мВ … 500 В
	Диапазон частот наблюдаемых периодических сигналов			5 Гц … 10 МГц
	Амплитуды исследуемых сигналов	Без делителя		40 мВ … 60 В
		С выносным делителем		до 500 В
	Длительность измеряемых временных интервалов			0.2 мкс … 500 мс
	Рабочая часть экрана			60 × 36 мм (10 × 6 дел.)
	Толщина линии луча			не более 0.6 мм
Канал вертикального отклонения	Полоса пропускания			0 … 10 МГц
	Переходная характеристика	Время нарастания		не более 35 нс
		Время установления		не более 100 нс
		Выброс		не более 10%
	Нелинейность амплитудной характеристики в пределах рабочей части экрана			не более 10%
	Смещение луча из-за дрейфа усилителя в течение 30 минут после 15-минутного прогрева при нормальном напряжении сети питания			не более 1 дел.
	Кратковременный дрейф луча за 1 минуту			не более 0.2 дел.
	Входной импеданс усилителя	При открытом входе		1 МОм ±3% \|\| 40 пФ ±10%
		С выносным делителем 1:10		10 МОм ±10% \|\| 15 пФ
	Погрешность деления выносного делителя			не более ±10%
	Вход усилителя			открытый, закрытый
	Максимально допустимое суммарное постоянное и переменное напряжение			не более 300 В
	Максимальная амплитуда исследуемого сигнала	Без делителя		60 В
		С выносным делителем		500 В
	Коэффициент отклонения	Минимальный		20 мВ/дел.
		Диапазон		20 мВ/дел. …10 В/дел.
		Шаг		2 и 2.5
	Погрешность измерения амплитуд импульсных сигналов			не более ±10%
Внутренний калибратор	Форма сигнала			меандр
	Амплитуда			0.6 В
	Частота			1 кГц
	Погрешность			не более ±2.5%
Канал горизонтального отклонения	Режимы развертки			ждущий, периодический
	Коэффициенты развертки	Диапазон		50 мс/дел. … 0.05 мкс/дел.
		Количество поддиапазонов		19
		Шаг		2 и 2.5
	Нелинейность развертки			не более ±10%
	Погрешность измерения временных интервалов	На развертках с коэффициентом 0.05 мкс/дел. … 5 мс/дел.		не более ±10%
		На развертках с коэффициентом 10 мс/дел. … 50 мс/дел.		не более ±20%
	Усилитель канала	Коэффициент отклонения на частоте 100 кГц		не более 0.3 В/дел.
		Полоса пропускания		20 Гц … 1 МГц
	Синхронизация			внутренняя, внешняя
Общие характеристики	Питание	От сети переменного тока		220 В ±10% / 50 Гц ±1%; 115 В ±5% или 220 В ±5% / 400 Гц +7–3%
		От источника постоянного тока		24 В +10–5% В
	Потребляемая мощность			не более 35 В·А
	Ток, потребляемый от источника постоянного тока			не более 0.75 А
	Время прогрева			15 мин
	Среднее время безотказной работы			1200 ч
	Габаритные размеры			140 × 225 × 360 мм
	Масса			не более 8.5 кг
