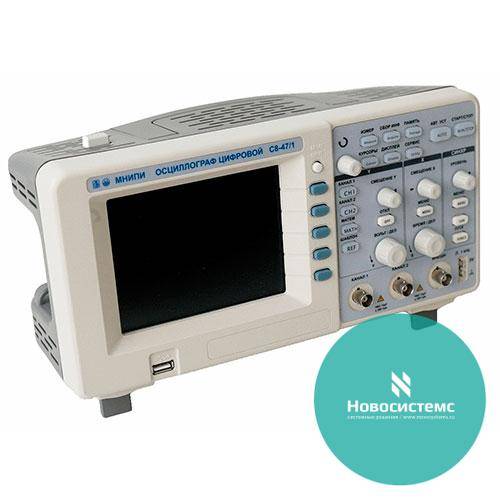

С8-47/1 Осциллограф цифровой
(если иной срок не предусмотрен производителем)
- Информация о товаре
- Технические характеристики
- Комплект поставки
- Аналоги
- Оплата и доставка
Описание:
Двухканальный цифровой запоминающий осциллограф С8-47/1 предназначен для исследования и измерения параметров периодических электрических сигналов в полосе частот от 0 до 100 МГц и однократных сигналов в полосе частот до 10 МГц. Осциллограф обеспечивает, измерение временных интервалов от 2 нс до 50 с и амплитудных характеристик сигнала в диапазоне от 2 мВ до 300 В с выводом результатов измерения на цветной ЖК-дисплей, цифровое запоминание, а также автоматическую установку размеров изображения.
Область применения осциллографа: ремонт, наладка, техническое обслуживание различных электронных узлов, приборов и устройств автоматики, вычислительной техники и связи, разработка сложной электронной техники, научные исследования.
Технические характеристики
Число каналов Полоса пропускания периодических сигналов Частота дискретизации: 2-хканальный режим 1-хканальный режим Время нарастания ПХ Входной импеданс Диапазон коэффициентов отклонения Диапазон коэффициентов развертки Погрешность измерения напряжения Погрешность измерения временных интервалов Максимальное входное напряжение Режимы запуска развертки Синхронизация |
2 0 – 100 МГц
500 МГц 1 ГГц ≤3,5 нс (1±0,02) МОм, (18 ±3) пФ от 2 мВ/дел до 10 В/дел (шаг 1-2-5) от 2 нс/дел до 50 с/дел (шаг 1-2-5) ≤±3 % ≤±1,5 % ≤300 В автоматический, ждущий , однократный внутренняя по фронту/спаду, уровню сигнала, длительности и условию; внешняя; от сети |
Режимы сбора данных
|
автоматическая установка размеров изображения по вертикали и горизонтали (автопоиск) для периодических сигналов, пред/послезапуск, режим усреднения и накопления, хранение в памяти, запись и хранение сигналов с возможностью масштабирования |
Цифровые измерения |
измерение максимального значения амплитуды. Наибольший положительный пик для всей формы сигнала в пределах экрана; измерение минимального значения амплитуды. Наименьший отрицательный пик для всей формы сигнала в пределах экрана; измерение размаха сигнала от пика до пика в пределах экрана; измерение амплитудного значения сигнала; измерение среднего значения за период сигнала; измерение среднеквадратичного напряжения для всей формы сигнала в пределах экрана; измерение первого полного периода входного сигнала. Эта величина является обратной от частоты; измерение частоты входного сигнала; измерение времени нарастания первого после синхронизации импульса входного сигнала; измерение времени спада первого после синхронизации импульса входного сигнала; измерение длительности первого положительного импульса входного сигнала; измерение длительности первого отрицательного импульса входного сигнала; измерение скважности положительного импульса; измерение скважности отрицательного импульса; задержка между фронтом импульсов 1 и 2 каналов; задержка между спадом импульсов 1 и 2 каналов |
Экран |
цветной TFT ЖК-дисплей 320х240 точек, диагональ - 145 мм |
Интерфейс |
RS232, USB |
Дополнительные возможности |
работа с различными TV-сигналами (PAL, SEСAM, NTSC) с выводом заданной строки синхронизации, сохранение информации на внешних носителях, работа в режиме регистрации сигнала, сравнение сигнала с шаблонами |
Питание Потребляемая мощность Габаритные размеры Масса |
(230 ± 23) В, (50 ± 0,5) Гц ≤50 ВА 325х159х133 мм ≤3 кг |
Условия эксплуатации: Нормальные: температура окружающей среды относительная влажность воздуха атмосферное давление напряжение сети частотой (50 ±0,5) Гц Рабочие: температура окружающей среды относительная влажность воздуха при температуре плюс 25 oС атмосферное давление напряжение сети частотой (50 ±0,5) Гц
|
плюс (20±5) оС от 30 до 80 % от 84 до 106 кПа (от 630 до 795 мм рт.ст.) (230±4,6) В
от плюс 10 оС до плюс 40 оС 80 % от 84 до 106,7 кПа (от 630 до 800 мм рт.ст.) (230 ± 23) В |
