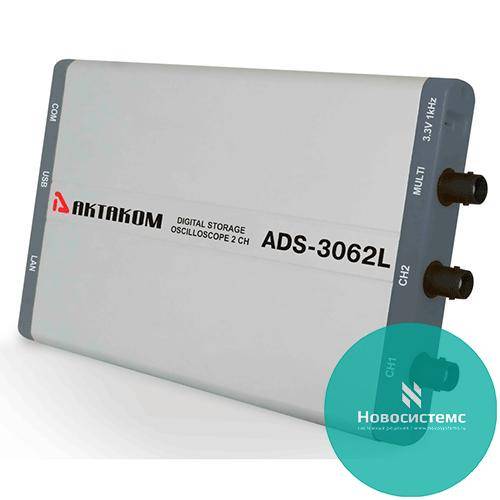

Характеритстика |
Значение |
|
Полоса пропускания |
60 MГц |
|
Количество каналов |
2 + внешний запуск |
|
Регистрация |
Режим |
Обычный, пиковый детектор, усреднение |
|
Макс. дискретизация (реальное время) |
500 Mвыб/сек (250 Mвыб/сек - 2 канала) |
|
Вход |
Связь по входу |
закрытый |
|
Входной импеданс |
1 MΩ±2% в параллель 10 пФ±5 пФ |
|
Учет ослабления пробников |
1X, 10X, 100X, 1000X |
|
Максимальное входное напряжение |
40 Вп-п (DC + AC пик-пик) |
|
Ограничение полосы пропускания |
полный диапазон |
|
Изолированность каналов |
50 Гц: 100 : 1
10 МГц: 40 : 1 |
|
Задержка между каналами (типичное) |
150 пс |
|
|
Интерполяция |
(sin x)/x |
|
Глубина записи |
10 M точек |
|
Коэффициент развертки |
5 нс/дел ~ 100 с/дел, с шагом 1~2~5 |
|
Погрешность времени выборки и времени задержки |
±100 ppm |
|
Погрешность измерения интервалов (DC~100 МГц) |
однократный сигнал: ±(время выборки + 100ppm × измеренное значение + 0.6нс)
усреднение >16: ±(время выборки + 100ppm × измеренное значение + 0.4нс) |
|
Параметры вертикальной системы |
АЦП |
8 бит |
|
Вертикальное отклонение |
5 мВ/дел ~ 5 В/дел |
|
Полоса пропускания для аналогового периодического сигнала |
60 МГц |
|
Полоса пропускания для однократного сигнала |
Полный диапазон |
|
Низкочастотный предел |
≥5 Гц ( на входе, закрытый вход, -3dB) |
|
Время нарастания (60 МГц) |
≤5.8 нс (типичное) |
|
Погрешность коэф.усиления |
±3% |
|
Погрешность коэф.усиления (усреднения) |
Усреднение по 16 регистрациям:
±(3% + 0.05 дел) |
|
Измерения |
Курсорные |
ΔV и ΔT между курсорами |
|
Автоматические |
Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, DelayA→B, DelayA→B¯, +Width, -Width,+Duty, -Duty |
|
Математические операции |
+, -, *, /, FFT |
|
Фигуры Лиссажу |
Диапазон |
Полный |
|
Сдвиг фаз |
±3 градуса |
|
Система запуска |
Режим запуска |
Однократный, обычный, авто |
|
Тип запуска |
Запуск по фронту, запуск по длительности импульса, запуск по видеосигналу, запуск по скорости нарастания, поочередный запуск |
|
Запуск по видеосигналу |
NTSC, PAL и SECAM |
|
Диапазон установки уровня запуска |
±5 делений от центра экрана |
|
Интерфейс |
USB 2.0, LAN |
|
Входы/выходы |
Вход/выход синхронизации и внешнего запуска или выход модуля Годен/Негоден, выход для компенсации пробника ( 5 В /1 кГц) |
|
Питание |
от USB порта - без использования LAN; сетевой адаптер 5 В / 1А - при использовании LAN |
|
Потребляемая мощность |
менее 5 Вт |
|
Габаритные размеры |
190 мм × 120 мм × 18 мм (Д*В*Г) |
|
Вес |
около 260 гр |
