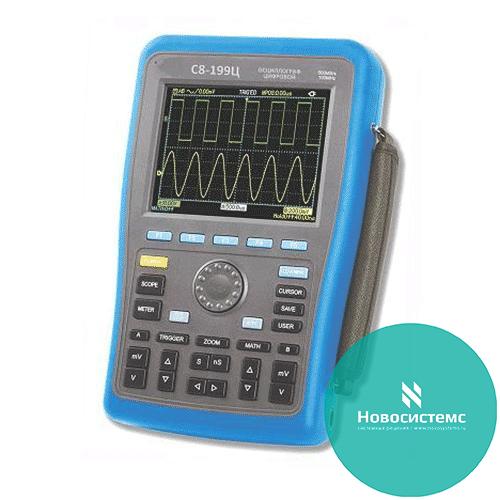

С8-199Ц - современный портативный цифровой запоминающий осциллограф (скопметр). Модель С8-199Ц оснащена цветным ЖК-дисплеем, интерфейсом USB (ПО в комплекте), частота дисктеризации достигает 1ГГц. Улучшены возможности мультиметра - теперь доступны измерения постоянных и переменных напряжений и токов, сопротивления и ёмкости через входы мультиметра с повышенной точностью. Осциллограф С8-199Ц выделяется из общего ряда аналогов других производителей, поскольку приближается по своим характеристикам к высококлассным стационарным осциллографам, оставаясь при этом портативным прибором с универсальным питанием, приспособленным для проведения работ в жестких условиях (противоударное исполнение, приспособления для фиксации в руке). По сравнению с приборами С8-123Ц и С8-196Ц, обладает рядом новых возможностей наряду с существующими: работа в режиме самописца (регистрация до 70 часов), режим покадрового регистратора, режим растяжки (ZOOM), расширенная система синхронизации (по длительности), большой дисплей с диагональю 132 мм.
Особенности осциллографа С8-199Ц:
- Два канала, полоса пропускания 200 МГц
- Частота дискретизации (в реальном времени) от 200 МГц до 1 ГГц
- Осциллограф и мультиметр, 2 в 1
- 5,7-дюймовый цветной ЖК-дисплей с высоким разрешением
- Компактный дизайн для удобства переноски
- Литий-ионовая батарея большой ёмкости для продолжительного времени работы (4 часа)
- Прочный кожух для частого использования
- Автоматические измерения параметров, математические операции над формой сигнала, анализ БПФ
Технические характеристики С8-199Ц
| Ширина полосы пропускания | 200 МГц | ||
| Частота дискретизации | |||
| Выборка в реальном времени | 200 Мвыб/с | ||
| Эквивалентная выборка | 10 Гвыб/с эквивалентая | ||
| Дисплей | |||
|---|---|---|---|
| Экран | 5,7" Монохром | ||
| Разрешение | 320х240 | ||
| Вход | |||
| Входная связь | Постоянный (DC), переменный (AC) ток | ||
| Входной импеданс | 1МОм ± 2% параллельно с 18 пФ ± 4 пФ | ||
| Макс. входное напряжение | 400 В (пиковая амплитуда) ≤400Гц | ||
| Горизонтальная система | |||
| Горизонтальный режим | Основная временная база; основная временная база + растяжка окна (×2, ×5, ×10) | ||
| Коэффициент развертки | прокрутка 50 с ÷ 100 мс / дел | ||
| Обычная | 50 мс ÷ 250 нс / дел | ||
| Эквивалентная | 100 нс ÷ 2,5 нс / дел | ||
| Временное разрешение по горизонтали | 100 пикселей | ||
| Длина периода измерения | 32К точек на канал | ||
| Вертикальная система | |||
| Разрешение | 8 битов | ||
| Чувствительность | 2 мВ/дел ÷ 5 В/дел (вход на соединителе BNC) | ||
| Диапазон позиционирования | ±50 В (500 мВ ÷ 5 В) | ||
| Полоса пропускания отд. канала | Полная полоса пропускания | ||
| Время нарастания (обычно на BNC) | ≤ 17,5 нс | ||
| Полярность | нормальная, инверсная | ||
| Погрешность | ±(3%+1 пикс.), 2 мВ/дел±(5%+1 пикс.) | ||
| Развязка между каналами | ≥20:1 (50 МГц) | ||
| Запуск | |||
| Режим запуска | Нормальный, авто, автоизмерения, одиночный, по фронту, TV-V, TV-H, по длительности импульса | ||
| Чувствительность запуска | внутр.: 2 дел, внешн.: 200 мВ имп. | ||
| Источник запуска | СН1 (канал 1), СН2 (канал 2), EXT (внешний) | ||
| Уровень запуска | 200 мВ имп. | ||
| Внешний запуск | Входной импеданс: 1 Мом ±5% // 20 пФ ±2 пФ Полоса пропускания: 500 кГц | ||
| Запуск по ТВ-синхроимпульсу | TV-V 2 дел TV-H 2 дел | ||
| Пробник | |||
| Полоса частот | 0 (DC) ÷ 200 МГц – 3 дБ (5 мВ/дел) | ||
| Коэффициент деления | 10:1 погрешность: в пределах ±(5%+1пк) | ||
| Входной импеданс | 1Мом ±3% // 15 пФ ±5 пФ | ||
| Время нарастания | 1,75 нс (5 мВ/дел ÷ 0,5 В/дел) | ||
| Характеристики цифрового мультиметра | |||
| Входной импеданс | 10 Мом | ||
| Измерение напряжения | Пределы | 400мВ(0,1мВ),4В(0,001мВ),40В(0,01мВ),4 00В(0,1мВ) | |
| Точность по пост. току | 400мВ (2%+10слов), выше 400мВ (2%+5слов) | ||
| Точность по перем. току | 400мВ (2%+10слов), выше 400мВ (2%+5слов) | ||
| Частота | 50 Гц ± 400 Гц | ||
| Измерение тока | Пределы | 4 мА, 40 мА, 400 мА, 4 А | |
| Точность по пост. току | 40мА, 400мА (3%+5),4мА,4A (5%+10) | ||
| Точность по перем. току | 40мА, 400мА (3%+10),4мА,4A (5%+20) | ||
| Измерение сопротивления | Пределы | 400 Ом (0,1 Ом), 4 кОм (0,001кОм), 40 кОм (0,01 кОм), 400 kОм (0,1 кОм), 4 MОм (1 kОм), 20 MОм (0,01 MОм) | |
| Точность | 400 Ом ± (2%+10), 4 кОм, 40 кОм, 400 kОм, 4 MОм ± (2%+10), 20 MОм ± (2%+10) | ||
| Общие данные | |||
| Электропитание | Питание сетевого адаптера: 100 В/240 В/45 Гц/60 Гц; питание пост. тока 9,5 ± 12,5 В, ток > 1,8 A | ||
| Размеры | 6,4 мм(В) × 169 мм(Ш) × 254 мм(Д) | ||
| Вес | 1,8 кг | ||
| Принадлежности | Два пробника, два измерительных провода, два модуля для измерения тока, набор отвёрток, калибровочный модуль, кабель RS232, CD ROM, блок питания | ||
