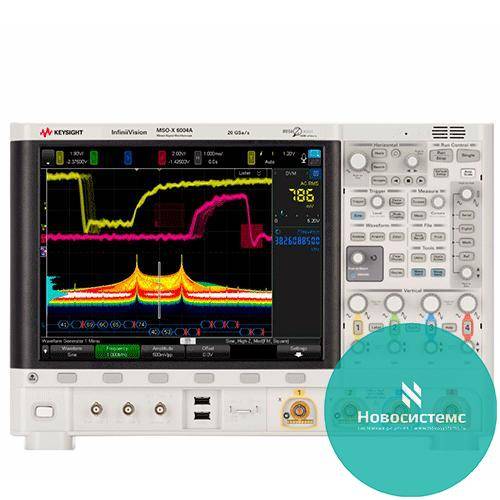

MSOX6004A Осцилограф: от 1 ГГц до 6 ГГц, 4 аналоговых и 16 цифровых каналов

Серия осциллографов InfiniiVision 6000 X производства известной американской компании Ketsight Technologies- это новейшие цифровые возможности современных осциллографов смешанных сигналов. Новые осциллографы применяются разработчиками электронной техники во всем мире.MSOX6004A является одной из моделей данной серии и представляет собой многофункциональный прибор для быстрого выявления, локализации и устранения возникающих проблем в аналого-цифровых системах: временных нарушений, переходов, всевозможных рантов, глитчей (выбросов) и других импульсных помех системы.

Помимо имеющихся четырех стандартных аналоговых каналов, MSOX6004A предлагает дополнительное использование 16 цифровых каналов. Более подробному анализу и исследованию изменения сигнала способствует наличие и других отличительных особенностей MSOX6004A.

Отличительные особенности MSOX6004A:

• Сочетание в нем основных функций следующих приборов- осциллографа, 16-канального цифрового осциллографа, интегрированного двухканального генератора стандартных и произвольных форм сигнала (диапазон частот составляет 20 МГц), встроенного трехразрядного цифрового вольтметра, десятиразрядного частотомера, а также сумматора;
• Пропускная способность до 1 ГГц (2,5 Ггц, 4 Ггц, 6 ГГц);
• Высокий уровень частоты дискретизации - до 20 GS/s;
• Высокоскоростное обновление экрана – 450 000 осциллограмм в секунду;
• Память объемом 2 Мб;
• Функция сенсорного ввода («multi-touch»);
• Уникальная система запуска и сбора данных;
• Инновационная система запуска InfiniiScan Zone;
• Сегментация памяти;
• Построение гистограмм;
• Оптимальный анализ джиттера;
• Анализ глазковых диаграмм для более детального исследования цифровых сигналов в режиме реального времени;
• Полная модернизация устройства, включая возможность расширения полосы пропускания;
• Наличие всех современных интерфейсов передачи данных с одновременным декодированием до 16 последовательных шин;
• Курсорные измерения;
• Автоматические измерения;
• Математическая обработка сигнала;
• Функция БПФ;
• Небольшие габаритные размеры;
• Сравнительно небольшой вес- около 7 кг;

Самый большой в своей отрасли сенсорный ЖК-дисплей диагональю 30,7 см, обеспечивающий одновременный просмотр всех сигналов, легкое управление, USB- разъемы для связи с ПК, компактный корпус и целый ряд технологических особенностей обеспечивает высокую производительность Ketsight MSOX6004A.
