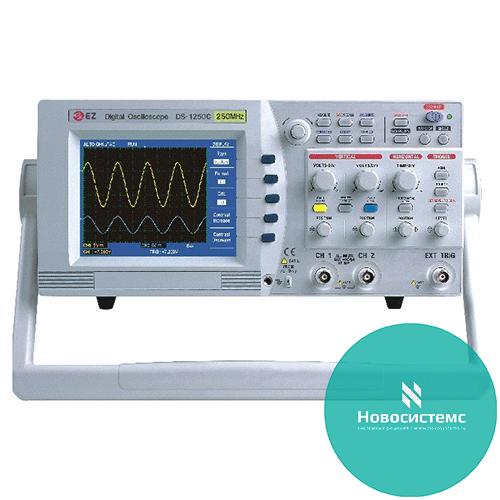

Цифровой осциллограф EZ Digital DS-1250
- Низкий уровень шумов и высокая точность отображения сигнала
- Полоса пропускания осциллографа: 250МГц
- Макс. частота дискретизации: в реальном времени 200МГц, в эквивалентном режиме 25ГГц
- Количество каналов: 2
- Вертикальное разрешение 8 бит, объём памяти на канал 32К
- Пиковый детектор 10нс
- Функция синхронизации по видеосигналу и анализ Фурье
- Память на 10 экранов и 10 предустановок
- Интерфейсы: Centronix
- Опция: USB, RS-232C
- ЖКИ дисплей: монохромный
- Гарантия 2 года
Главное - точность!
Главный качественный фактор осциллографа, как измерительного прибора – его вертикальная точность. Цифровые осциллографы серии DS обеспечивают превосходную точность.
Именно поэтому многие наши заказчики сделали свой осознанный выбор в пользу осциллографов серии DS фирмы EZ Digital.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Спецификация | Осциллограф DS-1250 | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Вертикальное отклонение | Полоса пропускания, открытый вход | 0 - 250MHz (-3dB) | |||||||||||||||||||
| Входной импеданс | 1МΩ 20pF | ||||||||||||||||||||
| Чувствительность | 2mV/div - 5V/div (шаг 1-2-5, 12 ступеней) | ||||||||||||||||||||
| Точность | 3% | ||||||||||||||||||||
| Связь с источником сигнала | AC, DC, GROUND | ||||||||||||||||||||
| Макс. допустимое входн. напряжение | 300V пиковое (постоянное + переменное пиковое на частоте 1KHz) | ||||||||||||||||||||
| Время нарастания сигнала | около 1,4ns | ||||||||||||||||||||
| Горизонтальная развертка | Разрешающая способность | Около 80ps | |||||||||||||||||||
| Точность | 0.01% | ||||||||||||||||||||
| Время развертки | в эквивалентном режиме | 2ns/div - 0,1μs/div | |||||||||||||||||||
| в режиме реального времени | 0,25μs/div - 0,1s/div | ||||||||||||||||||||
| в режиме самописца | 0,2s/div - 5s/div | ||||||||||||||||||||
| Предсинхронизация | не менее 10 делений | ||||||||||||||||||||
| Регулировка по горизонтали | не менее 10 делений | ||||||||||||||||||||
| Сбор данных | Максимальная частота отсчетов | 200MS/s для одного канала, 100MS/s на 2 каналах одновременно в режиме реального времени 25GS/s на 2 каналах одновременно в эквивалентном режиме | |||||||||||||||||||
| Пиковый детектор | Детектирование импульсных помех длительностью 10ns | ||||||||||||||||||||
| Память дисплея | 32К слов на канал | ||||||||||||||||||||
| Усреднение | переменное, 2 - 128 | ||||||||||||||||||||
| Послесвечение (persistance) | в режиме реального времени | ||||||||||||||||||||
| Синхронизация | Чувствительность синхронизации |
| |||||||||||||||||||
| Тип синхронизации | по фронту, TV | ||||||||||||||||||||
| Режимы синхронизации | Авто, Норм., Однократный | ||||||||||||||||||||
| Полярность | + / - | ||||||||||||||||||||
| Источник синхронизации | CH1, CH2, EXT (внешний), LINE (от сетевой частоты) | ||||||||||||||||||||
| Вход | AC, DC, НЧ режекторный, ВЧ режекторный | ||||||||||||||||||||
| Синхронизация телевизионных сигналов | кадровая, строчная | ||||||||||||||||||||
| Регулировка уровня синхронизации | ручная или автоматическая 50% | ||||||||||||||||||||
| Точность автоматической установки на 50% | ±0,2 деления | ||||||||||||||||||||
| Дисплей | Дисплей | ЖК-дисплей с диагональю 5,7 дюйма с подсветкой флуоресцентной лампой с холодным катодом | |||||||||||||||||||
| Разрешающая способность | 320 х 240 пикселов | ||||||||||||||||||||
| Регулировки | регулировка яркости на передней панели осциллографа | ||||||||||||||||||||
| Продвинутые функции | Автоматические измерения | амплитуда (средняя, среднеквадратичн., пиковая), частота, длительность переднего и заднего фронтов, период повторения, ширина импульса (положительного, отрицательного), скважность | |||||||||||||||||||
| Арифметические действия | сложение, вычитание, инверсия, сравнение с заданной зоной | ||||||||||||||||||||
| Утилиты | Системный статус, просмотр журнала ошибок, опционные настройки, автокалибровка | ||||||||||||||||||||
| Запоминание изображений | запись и воспроизведение до 10 изображений, до 10 режимов работы | ||||||||||||||||||||
| Быстрое преобразование Фурье | жесткое, по Хэннингу, по Хэммингу | ||||||||||||||||||||
| Автоматическая настройка под сигнал | 50Hz - 250MHz при амплитудном размахе сигнала свыше 60mV | ||||||||||||||||||||
| Интерфейс (дополнительно) | RS-232C, Centronics, USB | ||||||||||||||||||||
| Печать изображения | Через RS-232C или Centronics | ||||||||||||||||||||
| Поддерживаемые принтеры | HP Desk Jet, Laser Jet с PCL level 3, SANEI Printy 2 RS-232C термопринтер | ||||||||||||||||||||
| Общие характеристики | Питание прибора | сетевое напряжение 90V - 250V, сетевая частота 48Hz - 440Hz | |||||||||||||||||||
| Потребляемая мощность | Максимум 30W | ||||||||||||||||||||
| Климатические условия | Рабочая температура | 10°C - 35°С (при выполнении автокалибровки при температуре 25°C ± 5°C) | |||||||||||||||||||
| Макс. диапазон рабочих температур | 0°C - +40°C при относительной влажности 45% - 80% | ||||||||||||||||||||
| Температура хранения | -10°C - +60°C при относительной влажности 35% - 85% | ||||||||||||||||||||
| Электромагнитная совместимость | CE (EN55011, EN50082-1) | ||||||||||||||||||||
| Размеры | 370мм х 167мм х 338мм | ||||||||||||||||||||
| Вес | 6кг | ||||||||||||||||||||
| Гарантийный период | 1 год | ||||||||||||||||||||
| Стандарты безопасности | CE (EN 61010-1), C-UL(UL 3111-1/CSA 1010-1) CAT II Pollution degree II | ||||||||||||||||||||
