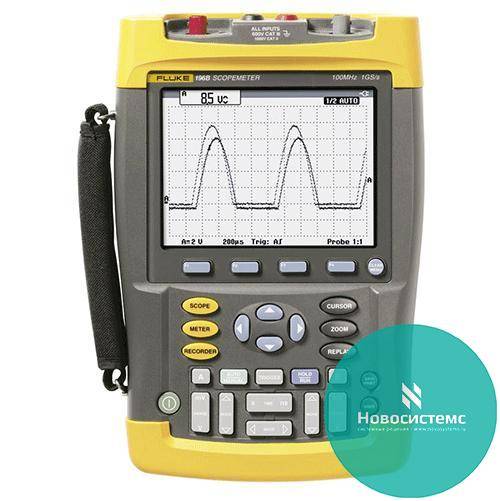

Fluke 196B - осциллограф-мультиметр (скопметр)

Fluke 196B - осциллограф-мультиметр (скопметр)
Производитель
Гарантия
12 месяцев
(если иной срок не предусмотрен производителем)
Требуется уточнить цену
В корзину
Купить в один клик
Заказать поверку/калибровку
Задать вопрос
  • Информация о товаре
  • Технические характеристики
  • Комплект поставки
  • Аналоги
  • Оплата и доставка
Fluke 196B
Портативные осциллографы ScopeMeter серий 190 / 190C:
Полоса пропускания и частота выборки
Приборы Fluke ScopeMeter серий 190 и 190С это универсальные приборы, сочетающие функции цифрового осциллографа, мультиметра и электронного самописца.
Каждый из двух каналов осциллографа имеет полосу пропускания до 200 МГц, при этом каждый канал оснащен отдельным АЦП, работающим с частотой выборки до 2.5 ГГц в масштабе реального времени.

Функция автоматической синхронизации Connect-and-View™
Пользователям ScopeMeter при изменении сигнала нет необходимости менять установки осциллографа, поскольку прибор определяет структуру сигнала и автоматически изменяет установки развертки для оптимального отображения сигнала.
Сохранение 100 последних экранов
В нормальном режиме работы ScopeMeter производит запись ста последних экранов в свою память (по каждому каналу). В каждый момент времени происходит запись нового экрана в память и удаление самого старого. Включив режим HOLD, пользователь может просмотреть «историю» сигнала экран за экраном или «проиграв» все сто экранов. При просмотре можно использовать курсорные измерения. Кроме того, использую специальные установки синхронизации, можно запоминать сто экранов не сплошного сигнала, а только содержащие интересующие события.  В этом режиме экраны сохраняются с временными метками и в дальнейшем их можно переносить на ПК.

Функция Scope Record – запись сигналов с высоким разрешением
Функция Scope Record позволяет производить запись 27500 точек на каждом канале, что эквивалентно непрерывному мониторингу сигнала длительностью до 30 часов, при этом обеспечивается определение коротких выбросов длительностью до 50 нсек. После окончания записи можно использовать 100х кратное увеличение интересуемых деталей сигнала.
Синхронизация
Кроме используемого в большинстве измерений режима синхронизации Connect-and-View, ScopeMeter имеет дополнительные режимы синхронизации: по видео сигналу, с задержкой запуска, по ширине импульса. Значительно расширяет варианты подключения прибора к исследуемым цепям полностью изолированный вход внешней синхронизации.
Автоматические измерения
Что бы анализ осциллограмм и сигналов, записанных в память прибора, не занимал много времени, ScopeMeter имеет функции автоматического измерения 26 различных параметров сигнала, курсорные измерения, электронную «лупу» и часы. Анализ может производиться непосредственно во время измерений или по возвращении в офис. ScopeMeter может сохранять 10 копий экранов и 2 записи сигналов.
Функция Trend Plot
«Плавающие» неисправности, причиной которых могут быть плохой контакт, коррозия,  грязь, обрыв провода или влияние мощных электрических систем, очень трудно найти без специальных средств. В этих случаях удобно использовать функцию Trend Plot - электронный самописец. Trend Plot позволяет проводить мониторинг длительностью до 16-ти часов с выборкой пиковых и средних значений сигналов. В зависимости от типов датчиков подключенных к входам ScopeMeter можно записывать комбинации разных сигналов: температуры, тока, напряжения, частоты, фазы. Все события на графике маркируются временными метками.
Изолированные входы
Три независимых изолированных входа прибора значительно расширяют область его применения, а большое количество моделей пробников позволяет измерять напряжения от милливольт до десятков киловольт.
Мобильность прибора
Небольшие габариты и малый вес в сочетании с аккумуляторным питанием делают ScopeMeter по-настоящему удобным при работе вне лаборатории или офиса. Аккумуляторы обеспечивают непрерывную 4-х часовую работу ScopeMeter в автономном режиме, а зарядное устройство заряжает аккумулятор за четыре часа.

Общие характеристики Fluke 196B:

Параметр Значение
Полоса пропускания Fluke 199C, 199B: 200 МГц
Fluke 196C, 196B: 100 МГц
Fluke 192B: 60 МГц
Максимальная частота выборки в реальном времени Fluke 199C, 199B: 2.5 х 109 отсчетов в секунду
Fluke 196C, 196B: 1.0 х 109 отсчетов в секунду
Fluke 192B: 500 106 отсчетов в секунду
Дисплей Fluke 19xC: 144 мм полноцветный ЖК дисплей
Fluke 19xB: 144 мм монохромный ЖК дисплей
Имитация аналогового осциллографа (Режим Digital Persistence) Fluke 19xC: Позволяет наблюдать за изменением формы сигнала во времени (4 варианта задержки по выбору пользователя).
Fluke 19xB: Режим Persistence: Вкл. / Выкл.
Режим отображения огибающей сигнала (Envelope mode) Имеется во всех моделях
Сравнение сигналов Fluke 19xC: Визуальное сравнение сигналов на дисплее и автоматический тест на соответствие «эталонному» сигналу «Pass / Fail». Fluke 19xB: Визуальное сравнение с «эталонным» сигналом
Максимальная длина записи
... в режиме Scope:
1200 точек на вход
... в режиме ScopeRecord: 27,000 точек на вход или более (5 мс/дел. ... 2 мин./дел.)
Количество входов 2 входа осциллографа плюс вход мультиметра, все изолированы между собой и землей
Количество АЦП 2
Независимые изолированные входы Допустимое напряжение до 1000 В между входами, между любым входом и землей, между землей «А» и землей «В».
Входная чувствительность Fluke 19xC: 2 мВ/дел. ... 100 В/дел.
Fluke 19xB: 5 мВ/дел. ... 100 В/дел.
Обнаружение выбросов сигнала в режиме Glitch capture До 3 нс при синхронизации по ширине импульса; обнаружение выбросов сигнала длительностью от 50 нс при масштабе по горизонтали от 5 мс/дел. до 1 мин./дел.
Масштаб горизонтальной развертки в режиме осциллографа Fluke 199C, 199B, 196C, 196B: 5 нс/дел. ... 2 мин./дел.
Fluke 192B: 10 нс/дел. ... 2 мин./дел.
Типы синхронизации Автоматическая Connect-and-View®, свободная ждущая, одиночная, по фронту или срезу, с задержкой, видео по кадрам, видео по строкам, по заданной ширине импульса и внешняя.
Измерения в режиме осциллографа 7 видов курсорных измерений, 30 видов автоматических измерений
Математическая обработка формы сигнала A + B, A - B, A x B, зависимость A от B (сигнал А откладывается по оси Y, сигнал В - по оси Х, что позволяет получать фигуры Лиссажу).
Синхронизация в режиме записи Запись запускается по внешнему импульсу и останавливается либо при заполнении памяти, либо по внешнему импульсу
Захват последних 100 изображений экрана Автоматически, с возможностью воспроизведения
Функция двухвходового самописца TrendPlot Предназначена для построения графика зависимости результатов измерений от времени (в режиме осциллографа и мультиметра). В режиме осциллографа доступны курсорные измерения и увеличение изображения.
Память для изображений экрана и установок 10 ячеек памяти для хранения изображений экрана с данными о настройках и режимах; Дополнительно 5 ячеек памяти станет доступно при регистрации прибора на сайте производителя.
Память для записи Две области памяти, по 100 ячеек в каждой, для записи результатов в режимах ScopeRecord или TrendPlot
Мультиметр с измерением действ. значения 5000 отсчетов, напряжение, сила тока, сопротивление, прозвонка, тест диодов, температура
Стандарты безопасности (EN61010-1) 1000 В кат. II / 600 В кат.III (прибор и входящие в комплект аксессуары).
Аккумулятор (установлен) Ni-MH BP190, 4 часа непрерывной работы.
Питание от сети Сетевой адаптер и зарядное устройство входят в комплект поставки.
Размеры 25.6 x 16.9 x 6.4 см
Вес 2 кг
Интерфейс с принтером и ПК Опциональный оптически изолированный RS-232 адаптер с кабелем.
