Назначение "Fluke 215C - Осциллограф-мультиметр Fluke 215C"

В приборы серии 225C и 215C включены все без исключения функции осциллографов-мультиметров с цветным дисплеем серии 199C и 196C, и добавлены мощные возможности тестирования состояния большинства типов промышленных шин передачи данных. В режиме тестирования состояния промышленных шин передачи данных новые осциллографы-мультиметры проводят автоматический анализ электрических сигналов, проходящих через шины и сравнивают их параметры со стандартными значениями, указанными в отраслевых стандартах для определенного типа шины. Кроме того, для визуальной проверки качества сигнала в целом, пользователь имеет возможность выбора режима отображения ‘Eyepattern’ (Глазковая диаграмма).

100 МГц, 1 Гвыб./с Осциллограф-мультиметр с цветным дисплеем с функцией проверки промышленных шин передачи данных

Fluke ScopeMeter® 225C и 215C

Приборы Fluke 225C и 215C являются инструментами, которые действительно необходимы для технических специалистов, имеющих дело с промышленными шинами передачи данных и сетями, а так же обычными электронными приборами. С помощью данного прибора можно проверить целостность электрической цепи шины и сети, быстро и легко получить нужные ответы, выполнив "проверку на физическом уровне".

Основанные на моделях осциллографов-мультиметров серии 190C с цветным экраном и частотой 200 МГц или 100 МГц, эти приборы выполняют все функции предыдущих моделей серии 190С, и основным их достоинством являются функция проверки состояния шин в промышленных системах.

Проверка состояния промышленных шин передачи данных (Bus Health Test)

С помощью функции Bus Health Test проводится анализ электрических сигналов в промышленной шине или вычислительной сети с выдачей готовой аттестационной оценки "В пределах нормы", "На границе нормы", "За пределами нормы" для каждого соответствующего параметра проводимого измерения. Измеренные значения сравниваются со стандартными величинами выбранного типа шины, кроме того можно назначить собственные эталонные значения с иными пределами допусков.

Автоматический анализ и проверка соответствия электрического сигнала заданным параметрам

Поддерживаются все основные типы шин передачи данных

Осциллографы-мультиметры серии 225C и 215C позволяют проводить проверки не только одного-двух типов шин, а всего доступного ассортимента промышленных шин. С помощью одного прибора можно тестировать как шины типа AS-i и CAN с относительно низкой скоростью передачи данных, так и высокоскоростные шины типа Ethernet 100Base-T. Несложная структура меню предусматривает выбор основных типов шин, а там где это необходимо, в целях облегчения поиска, в подменю внесены дополнительные типы шин. Тестируемые параметры и эталонные значения располагаются в соответствии с выбранным порядком.

Поддерживаются все основные типы шин, доступ к параметрам осуществляется через меню с несложной структурой

Увеличенный цветной дисплей

Увеличенный цветной дисплей приборов 225C и 215C отображает отдельные параметры с оценкой, действующее измеренное значение, записи минимальных и максимальных значений во времени, а также эталонные значения, используемые для проверки. Набор параметров меняется в зависимости от типа шины и может включать в себя напряжение смещения, минимальные и максимальные уровни сигнала, время нарастания и спада импульсов, уровни шума внутри и вне полосы пропускания, "дрожание" фазы, длительность импульса, скорость передачи данных и многое другое. Индикаторы активности шины информируют пользователя прибора о текущей передаче данных; их мигание прекращается во время приостановки связи.

Подсоединение прибора для проведения проверки

На дисплей увеличенного размера выводится также информация о схеме подключения проводников для каждого типа шины, что дает пользователю удобное руководство по выполнению подключения для проведения проверки. В комплект приборов серии 225C и 215C входит набор съемных адаптеров, предназначенных для получения доступа ко всем видам проводников и контактов в широко используемых стандартных разъемов, таких как M12, DB-9 и RJ-45.

Справочное руководство, выводимое на экран, включает в себя наглядные изображения порядка подключения проводов при выполнении проверки. Независимо изолированные входные каналы прибора серии 225C поддерживают измерения истинных дифференциальных значений сигналов в системах шин.

Съемный адаптер BHT190 с разъемами DB-9 позволяет получить доступ ко всем проводникам и контактам подключаемой системы.

Режим глазковой диаграммы.

Приборы Fluke 225C и 215C приспособлены для проведения оценки качества сигнала во время его прохождения по сети, при этом отсутствует необходимость обращать внимание на содержание данных. Приборы обнаруживают ошибки, например ненадежные кабельные соединения, неисправные контакты, неправильное заземление и отсутствующие или излишние концевые кабельные муфты. В режиме отображения глазковой диаграммы (Eye-pattern), на дисплее появляется осциллограмма последовательных прохождений сигнала, наглядно представляющая общее качество сигнала, уровни шумов и "дрожание" фазы, с использованием пользовательских настроек функции послесвечения экрана.

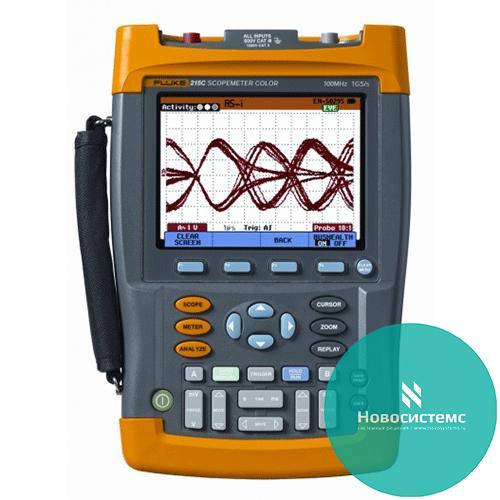

Режим Eyepattern (Глазковая диаграмма) позволяет проводить визуальную проверку качества сигнала.

"Плавающие" независимо изолированные входные каналы

Благодаря независимо изолированным входным каналам и "плавающим" входам, осциллограф-мультиметр может снимать истинные "плавающие" дифференциальные значения измеренных сигналов из сбалансированных двухпроводных систем RS-485 и CAN, эффективно подавляя синфазные помехи и искажения. Один канал можно подключить для измерения напряжения между двумя сигнальными проводниками, и одновременно, другой канал независимо подключить через заземление для измерения напряжения синфазного сигнала. Таким образом, у пользователя появляется возможность измерения сигналов, проходящих через скрученные проводники шины 100Base-T Ethernet.

"Плавающие" изолированные каналы хорошо защищены от синфазных помех и предусматривают проведение непосредственных измерений в сбалансированных двухпроводных системах, включая Ethernet 100Base-T.

Сравнение приборов Fluke 225C и 215C с другими осциллографами-мультиметрами

Все осциллографы-мультиметры позволяют выполнять основные электрические измерения (например, измерение сопротивления медных проводников и проверку изоляции) в электрической системе или кабеле. Использование Fluke 125 предусматривает экономичное решение для проведения тестирования промышленных шин и сетей с использованием общей точки подключения ("заземления"), относительно которой производятся измерения. Также, в конструкцию Fluke 125 встроен полнофункциональный промышленный осциллограф с полосой пропускания 40 МГц. Приборы серии 225C и 215C обеспечивают расширенные возможности анализа сигналов промышленных шин. Благодаря конструкции с изолированными каналами, приборы 225C и 215C обеспечивают гораздо более высокую устойчивость к синфазным помехам и искажениям и могут измерять напряжения синфазного сигнала по отдельности. Будучи самыми совершенными приборами среди аналогичных, приборы серии 225C и 215C способны производить более быстрые измерения и к тому же сохранили полные технические возможности, получившие заслуженное признание пользователей в приборах серии 190C.

Кроме проверки состояния шин в промышленных системах, приборы серии 225C и 215C включают в себя все функции осциллографов-мультиметров с цветным дисплеем серии 199C и 196C.
