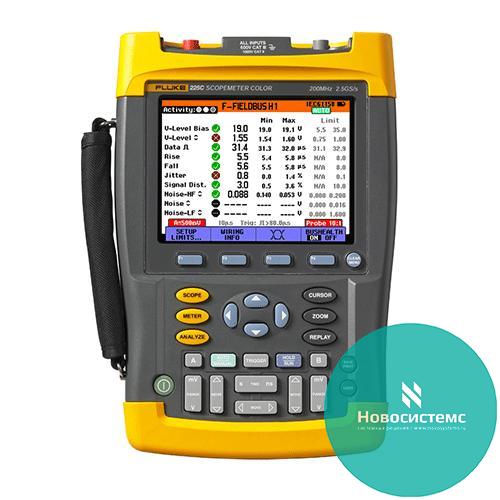

Fluke 225C/S - Осциллограф - мультиметр

Fluke 225C/S - Осциллограф - мультиметр
Производитель
Гарантия
12 месяцев
(если иной срок не предусмотрен производителем)
Требуется уточнить цену
В корзину
Купить в один клик
Заказать поверку/калибровку
Задать вопрос
  • Информация о товаре
  • Технические характеристики
  • Комплект поставки
  • Аналоги
  • Оплата и доставка
Fluke 225C/S

Полоса пропускания 200 МГц, 2 канала, частота выборки до 2,5 GS/s. Диапазон развертки от 5 нс/дел до 2 мин/дел, чувствительность входа от 2 мВ до 100 В/дел. Запись до 27500 точек на канал, 7 курсоров +30 автоматических измерений. Мультиметр (True-rms). Цветной дисплей

+ Проверка состояния основных типов шин в промышленных системах
+ ПО FlukeView, кейс для транспортировки, интерфейсный кабель OC4USB

Основные функции Fluke 225C/S

  • Двухканальный цифровой осциллограф Fluke 225C/S с полосой пропускания 200 МГц
  • Частота выборки 2,5 Гвыб/с
  • Одноканальный цифровой мультиметр (true-rms) с разрядностью дисплея в 5000 отсчетов при точности 0,5%
  • 7 курсоров с увеличением, 30 автоматических измерений
  • Операции с формами сигналов: сложение, вычитание и умножение
  • Длина записи до 27500 точек на канал
  • Справочное руководство, выводимое на экран, включает в себя наглядные изображения порядка подключения проводов при выполнении проверки
  • Эталонная осциллограмма для визуальных сравнений и автоматической проверки на соответствие шаблону с использованием цветного дисплея
  • Функция ScopeRecord™-Roll для захвата сигнала, обеспечивающего полную информацию по видеосигналам, работе бесперебойных и обычных источников питания, и запуску двигателей
  • Режим Digital Persistance включает в себя поиск аномалий, анализ сложных динамических сигналов, отображение распределения амплитуды сигналов по времени с помощью множества уровней интенсивности и выбираемого пользователем времени спада - аналогично картинке, которую можно увидеть на экране аналогового осциллографа в режиме реального времени
  • Функция автоматического режима запуска Connect-and-View™, широкий выбор неавтоматических режимов, а также от внешнего источника запускающего сигнала (третий входной канал) для сложных выборок
  • Независимые изолированные входы допускают разность потенциалов до 1000В между входами, опорными источниками и заземлением (например, возможность снятия истинных "плавающих" дифференциальных значений измеренных сигналов из сбалансированных двухпроводных систем RS-485 и CAN)
  • Большой цветной дисплей обладает отличным контрастом и прекрасно виден как в темноте, так и при ярком дневном свете
  • Интерфейсный кабель OC4USB для ПК, ПО FlukeView для работы под Windows (Fluke 225C/S)
  • Жесткая ударопрочная конструкция корпуса, прочный компактный кейс (Fluke 225C/S)

Особенности Fluke 225C/S

  • 100-кратное увеличение для выявления самых тонких деталей сигнала, как, например, неустановившиеся сигналы
  • Тестируемые параметры шин, в зависимости от определенного отраслевого стандарта: амплитуда сигнала, напряжение смещения, время нарастания и спада импульсов, уровни шума внутри и вне полосы пропускания
  • Набор съемных адаптеров, предназначенных для получения доступа ко всем видам проводников и контактов в широко используемых стандартных разъемов, таких как M12, DB-9 и RJ-45
  • Возможность тестирования состояния большинства типов промышленных шин передачи данных режим (Bus Health Test):
    • автоматический анализ электрических сигналов, проходящих через шины;
    • сравнение параметров шин со стандартными значениями, указанными в отраслевых стандартах для определенного тестируемого типа
    • возможность выбора режима отображения Eyepattern (Глазковая диаграмма).
  • Возможности высокопроизводительных осциллографов в компактном корпусе с питание от батарей
  • Индикация активности шины, отдельных параметров с оценкой, действующих измеренных значений, записей минимальных и максимальных значений во времени
  • Вызов из памяти последних 100 изображений с "оживленным" или покадровым режимами воспроизведения
  • Поддержка измерений истинных дифференциальных значений сигналов в системах шин независимо изолированными входными каналами прибора
  • Программное обеспечение FlukeView для Windows® (Fluke 225C/S) имеет следующие функциональные возможности:
    • Документирование - передача форм сигналов и результатов измерений на ПК;
    • Архивирование - создание библиотеки форм сигналов со своими комментариями;
    • Анализ – воспроизведение спектрального анализа, экспорт информации в другие аналитические программы.
  • Информация о схеме подключения проводников для каждого типа шины

В стандартную комплектацию Fluke 225C/S включены:

  • BC190: зарядное устройство/блок питания от сети для Fluke 225C/S
  • BP190: NiMH аккумуляторная батарея (встроенная)
  • BHT190 – набор из трех съемных адаптеров для трех широко используемых промышленных типов соединений (M12, DB-9, RJ45)
  • Ознакомительное руководство
  • Многоязычное Руководство пользователя на CD-ROM
  • TL75 Набор тестовых проводов Hard Point
  • VPS210-G - щуп напряжения(200 МГц, 10:01), серого цвета
  • VPS210-G - щуп напряжения(200 МГц, 10:01), красного цвета
  • Жесткий футляр C190
  • Интерфейсный кабель OC4USB
  • SW90W - программное обеспечение FlukeView ScopeMeter

Краткие технические характеристики Fluke 225C/S

   225C 225C/S 215C 215C/S
Диапазон частот 200 МГц 100 МГц
Максимальная частота выборки в режиме реального времени 2.5 GS/s 1 GS/s
Чувствительность входа от 2 мВ до 100 В/деление
Диапазон временной развертки от 5 нс/деление до 2 мин/деление
Входы и цифровые преобразователи 2 плюс внешний триггер/вход цифрового мультиметра
Независимые изолированные входы До 1000 В между входными контактами, опорными сигналами и землей
Максимальная длина записи
...в режиме осциллографа:
...в режиме ScopeRecord:
1200 точек на вход
27500 точек на вход или больше (от 5 мс/деление до 2 мин/деление)
Захват скачков сигнала До 3 нс с использованием запуска по длительности импульса пиковое значение 50 нс обнаруживает в диапазоне от 5 мкс/деление до 1 мин/деление
Функции измерения осциллографа 7 курсоров + 30 автоматических измерений
Мультиметр True RMS 5000 единиц, один вход















Технические характеристики

Характеристики
Полоса пропускания: 200 МГц
Частота замеров: 2,5 Гвыб/с
Проверка состояния шин в промышленных системах (Bus Health Test): проверка электрических параметров промышленных шин с помощью автоматических измерений и функций анализа. Кроме этого, предусматривается режим Eyepattern (Глазковая диаграмма), предназначенный для визуального наблюдения за качеством сигнала.
Классификация параметров: Настройки по умолчанию:
  • В пределах заданных параметров = "В пределах нормы", зеленая отметка
  • В пределах допустимых отклонений от заданных параметров = "На границе нормы", оранжевая отметка
  • За пределами заданных параметров = "За пределами нормы", красная отметка.
  • По умолчанию, пределы заданных параметров соответствуют отраслевым стандартам для определенного типа шины, либо могут выставляться пользователем. Допустимые отклонения (в процентах), принимаемые во внимание при оценке "На границе нормы", могут изменяться по усмотрению пользователя.
Поддерживаемые системы шин:
  •  AS-i (EN50295, 166 кбит/с);
  •  CAN-bus (ISO-11898, до 1 Мбит/с);
  •  Modbus 232 (EIA-232 до 115 кбит/с);
  •  Modbus 485 (EIA-485 до 10 Мбит/с);
  •  Foundation Fieldbus H1 (61158 тип 1, 31,25 кбит/с);
  •  Profibus DP (EIA-485 до 12 Мбит/с);
  •  Profibus PA (61158 тип 1, 31,25 кбит/с);
  •  Ethernet 10Base2 (коаксиальный, 10 Мбит/с);
  •  Ethernet 10BaseT (UTP, 10 Мбит/с);
  •  Ethernet 100BaseT (100 Мбит/с);
  •  RS-232 (EIA-232, до 115 кбит/с);
  •  RS-485 (EIA-485, до 10 Мбит/с).
Режимы: Функции анализа параметров формы сигнала с автоматическим выводом показаний и оценки "В пределах нормы", "На границе нормы", "За пределами нормы"), установка пределов заданных параметров основаны на отраслевых стандартах или могут задаваться по усмотрению пользователя.
Режим Eyepattern(Глазковая диаграмма).
Измеряемые параметры (в случае пригодности):
  •  уровень напряжения смещения,
  •  амплитуда сигнала,
  •  ширина импульса или скорость передачи в бодах,
  •  время нарастания импульсов,
  •  время спада импульсов,
  •  "дрожание" фазы,
  •  искажение сигнала,
  •  высокочастотные помехи,
  •  низкочастотные помехи,
  •  помехи в пределах полосы пропускания.
Режим Eyepattern (Глазковая диаграмма): Отображение формы сигнала шины на экране, с установкой времени послесвечения по усмотрению пользователя. Настройки временной развертки, ослабления сигнала и послесвечения можно изменять по усмотрению пользователя.
Режимы послесвечения: выкл – короткий – средний – длинный – бесконечный




Особенности Описания Преимущества
Проверка состояния шин для следующих систем промышленных шин передачи данных:
  • CAN-bus,
  • Foundation Fieldbus (H1),
  • Profibus (PD и PA),
  • Промышленный Ethernet,
  • Шина AS-i,
  • Interbus S (RS-485),
  • Mod-bus (RS-232, RS-485),
  • RS-232,
  • RS-485
Непрерывная регистрация сигнала в режиме глазковой диаграммы с выбираемым пользователем «послесвечением».


Отображение и автоматическая аттестация параметров сигналов, на основании значений «в допуске», «на грани допуска», «не в допуске» для следующих параметров:



  • время нарастания и спада
  • амплитуда
  • уровень смещения
  • ширина импульса
  • искажение
  • дрожание фазы
  • шум
Позволяет инженерам по обслуживанию и эксплуатации проверять качество сигналов в промышленных сетях.


Обеспечивает поиск неисправностей в системах шин передачи данных на аппаратном уровне.


Позволяет обнаруживать такие ошибки, как отсутствие соединения, неправильные нагрузки линии, обрывы линии, короткие замыкания, отражение сигналов и другие подобные им.

Настройки с именем, задаваемым пользователем Настройки прибора могут быть сохранены с использованием читаемых имен, написанных обычным текстом, в отличие от сохранения настроек в ячейке с номером Упрощает использование осциллографов-мультиметров, позволяя пользователю давать текстовые имена при сохранении данных.

































































































Комплект поставки прибора "Fluke 225C/S - Осциллограф - мультиметр Fluke 225C/S"

Наименование модели Описание модели
 Fluke 225C  Осциллограф-мультиметр ( (200 МГц, 2,5 Гвыб/с) со встроенными возможностями проверки состояния шин в промышленных системах

В комплект всех моделей входят:

  • BC190: зарядное устройство/блок питания от сети
  • BP190: NiMH аккумуляторная батарея (встроенная)
  • BHT190 – набор из трех съемных адаптеров для трех широко используемых промышленных типов соединений (M12, DB-9, RJ45)
  • Ознакомительное руководство
  • Многоязычное Руководство пользователя на CD-ROM
  • TL75 Набор тестовых проводов Hard Point
  • VPS210-G - щуп напряжения(200 МГц, 10:01), серого цвета
  • VPS210-G - щуп напряжения(200 МГц, 10:01), красного цвета
В комплект устройств серии 225C и 215C входит набор съемных адаптеров BHT190,
  По просьбе
 Fluke 225C/S  Осциллограф-мультиметр (200 МГц, 2,5 Гвыб/с) со встроенными возможностями проверки состояния шин в промышленных системах, с набором SCC190

Состав набора SCC190:

  • Жесткий футляр C190
  • Интерфейсный кабель OC4USB
  • SW90W - программное обеспечение FlukeView ScopeMeter
  По просьбе
 Fluke 215C  Осциллограф-мультиметр (100 МГц, 1 Гвыб/с) со встроенными возможностями проверки состояния шин в промышленных системах   По просьбе
 Fluke 215C/S  Осциллограф-мультиметр (100 МГц, 1 Гвыб/с) со встроенными возможностями проверки состояния шин в промышленных системах, с набором SCC   По просьбе
