Описание:
Ротаметр - расходомер постоянного перепада давления с поплавком, свободно перемещающимся в корпусе прибора. Состоит из установленной в корпусе прибора конусной (ротаметрической) трубки, внутри которой перемещается поплавок.

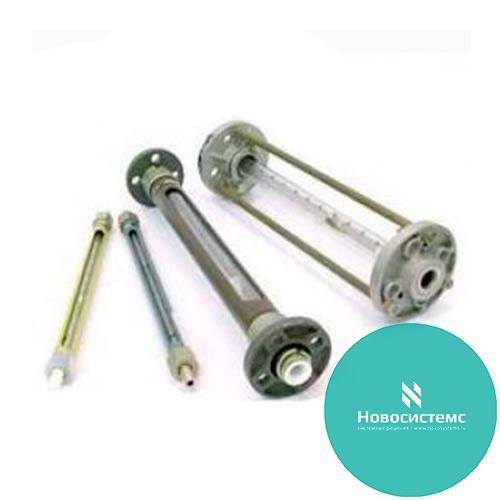

Ротаметры типа РМ с местными показаниями со стеклянной ротаметрической трубкой предназначены для измерения объемного расхода плавно меняющихся однородных потоков чистых и слабозагрязненных жидкостей с дисперсными включениями инородных частиц, а так же для измерения объемного расхода воздуха и газов.
В зависимости от расхода измеряемой среды, ротаметры типа РМ выпускаются заводом-изготовителем в четырех базовых модификациях: РМ-А, РМ-II, РМ-IV, РМ-VI, а не в 7-ми, как утверждают многие технические справочники и ряд документации завода-изготовителя (не производятся модели РМ-I, РМ-III, РМ-V).
Каждая базовая модификация имеет унифицированную ротаметрическую трубку. Пределы измерения расходов для данных моделей получаются установкой соответствующего поплавка. При изготовлении поплавков на разные диапазоны измерений используются сталь 12Х18Н9Т, фторопласт-4, сплав Д1Т, эбонит.
Шкала показаний прибора условная равномерная, нанесена непосредственно на ротаметрическую трубку. Отсчет показаний производят по верхней кромке поплавка.
Давление измеряемой среды не должно превышать 6кгс/см2 (0,6МПа).
Ротаметры рассчитаны на эксплуатацию при температуре измеряемой и окружающее среды от 5ºС до 50°С, влажности окружающей среды от 30% до 80%.
Основная допускаемая погрешность ротаметров модели РМ-А составляет ±4%, а остальных моделей ±2,5% от верхнего предела измерений.
Градуировка ротаметров - индивидуальная производится заводом-изготовителем по воде или воздуху. Для других сред, необходимо произвести пересчет расхода с воды или воздуха на данную измеряемую жидкость или газ.
Технические характеристики приборов ротаметры РМ-А-0,004ЖУЗ.
- Верхний предел измерений - 0,004м3/ч;
- Материал поплавков прибора ротаметр РМ-А-0,004ЖУЗ - сталь 12Х18Н9Т;
- Материал внутренней арматуры - ЛС-59-1;
- Условный проход - 3мм;
- Соединение прибора ротаметр РМ-А-0,004ЖУЗ с трубопроводом - резьбовое К1/8”;
- Габаритные размеры - 160х35х40мм;
- Масса прибора ротаметр РМ-А-0,004ЖУЗ - 0,3кг.
