Описание:

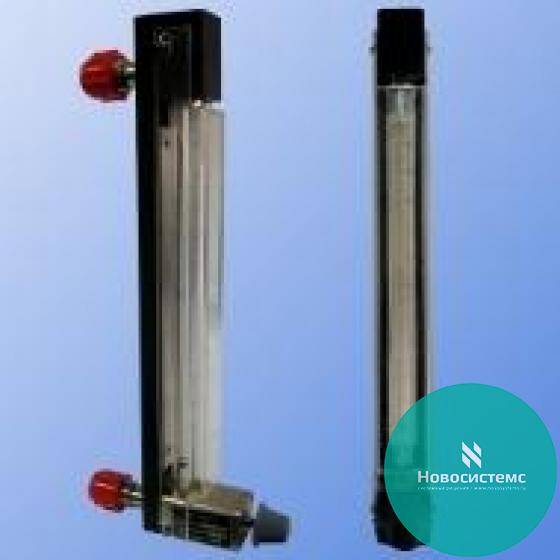

Ротаметр - расходомер постоянного перепада давления с поплавком, свободно перемещающимся в корпусе прибора. Состоит из установленной в корпусе прибора конусной (ротаметрической) трубки, внутри которой перемещается поплавок.
Ротаметры типа РМ-ГС с местными показаниями со стеклянной ротаметрической трубкой предназначены для измерения объемного расхода плавно меняющихся однородных потоков газа, имеющих температуру от 10ºС до 35°С и избыточное давление от 0,06МПа до 0,16МПа.
Конструкционные материалы: смесь резиновая ИРП-1345, фторопласт-4, сталь 12Х18Н10Т, стекло С52-1, титан ВТ-1-00.
Шкала показаний прибора условная равномерная, нанесена непосредственно на ротаметрическую трубку. Отсчет показаний производят по верхней кромке конусообразного поплавка или по наибольшему диаметру шарообразного поплавка.
Ротаметры рассчитаны на эксплуатацию при температуре окружающее среды от 10ºС до 35°С, влажности окружающей среды от 30% до 80%, атмосферном давлении от 0,084МПа до 0,106МПа (от 630мм.рт.ст. до 800мм.рт.ст.). Устойчивы к воздействию относительной влажности воздуха до 95%, при температуре 35°С.
Основная допускаемая погрешность ротаметров модели РМ-ГС составляет ±4% от верхнего предела измерений.
Градуировка ротаметров - индивидуальная производится заводом-изготовителем по воздуху.
Технические характеристики приборов ротаметры РМ-ГС/0,04.
- Верхний предел измерений - 0,04м3/ч, 40л/ч;
- Диаметр условного прохода прибора ротаметр РМ-ГС/0,04 - 6мм;
- Потеря давления от установки в технологическую линию - 0,01МПа, 0,1кгс/см2;
- Диаметр отверстия в штуцере прибора ротаметр РМ-ГС/0,04 для подсоединения трубопровода - 8мм;
- Рабочее положение - вертикальное с отклонением не более ±1°;
- Средняя наработка прибора ротаметр РМ-ГС/0,04 на отказ - 40000 часов;
- Масса - не более 0,75кг;
- Габаритные размеры прибора ротаметр РМ-ГС/0,04 - 273х34х117мм.
