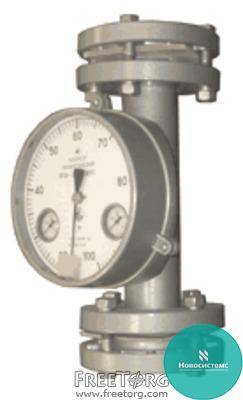

РП-63ЖУЗ Ротаметр

РП-63ЖУЗ Ротаметр
Производитель
Гарантия
12 месяцев
(если иной срок не предусмотрен производителем)
Требуется уточнить цену
В корзину
Купить в один клик
Заказать поверку/калибровку
Задать вопрос
  • Информация о товаре
  • Технические характеристики
  • Комплект поставки
  • Аналоги
  • Оплата и доставка

Описание:

Ротаметры типа РП предназначены для измерения объемного расхода плавно меняющихся однородных потоков чистых и слабозагрязненных жидкостей с дисперсными немагнитными включениями инородных частиц и преобразования его в унифицированный пневматический сигнал.
    Ротаметры работают в комплекте с вторичными пневматическими приборами или устройствами с пределами измерения давления воздуха от 0,2кгс/см2 до 1,0кгс/см2.
    В зависимости от расхода измеряемой среды, ротаметры типа РП выпускаются заводом-изготовителем в пяти базовых модификациях: РП-I, РП-II, РП-III, РП-IV, РП-V.
    Каждая базовая модель имеет унифицированный корпус ротаметрической части. Пределы измерения расходов для данных моделей получаются установкой соответствующего конуса, а условный проход - установкой соответствующего воротника.
    Ротаметры типа РП имеют единую унифицированную пневмоголовку, преобразующую величину расхода в пневматический сигнал и обеспечивающую местные показания.
    Шкала местных показаний прибора - условная равномерная.

    Технические характеристики приборов ротаметры РП-63ЖУЗ.
  •     Нижний предел измерения - не более 20% от верхнего предела измерения.
  •     Материал деталей прибора ротаметр РП-63ЖУЗ, соприкасающихся с измеряемой средой - сталь 12Х18Н9Т.
  •     Температура измеряемой жидкости - от -40ºС до +150°С.
  •     Приборы ротаметр РП-63ЖУЗ рассчитаны на эксплуатацию при температуре окружающее среды от -30ºС до +50°С, и относительной влажности от 30% до 80%.
  •     Основная допускаемая погрешность по шкале местных показаний и пневмосигналу:
  •      - для ротаметров с верхним пределом измерения от 0,4м3/ч до 63,0м3/ч - ±1,5%; ±2,5%; ±4%;
  •      - для ротаметров с верхним пределом измерения от 0,1м3/ч до 0,25м3/ч - ±2,5%; ±4%.
  •     Питание ротаметра осуществляется сжатым воздухом давлением 140кПа±14кПа (1,4кгс/см2±0,14кгс/см2). Воздух класса 0; 1; 3.
  •     Пределы изменения прибором ротаметр РП-63ЖУЗ выходного пневмосигнала - от 20кПа до 100кПа (0,2кгс/см2-1кгс/см2).
  •     Наибольшее расстояние передачи выходного сигнала ротаметра к вторичному прибору - 250м.
  •     Градуировка ротаметров - индивидуальная производится заводом-изготовителем по воде. При измерении расхода жидкости, имеющей отличные от воды значения вязкости и плотности, необходимо провести пересчет расхода воды на данную измеряемую жидкость.
  •     Материал уплотнения прибора ротаметр РП-63ЖУЗ - паронит.
  •     Присоединение ротаметра к трубопроводу - фланцевое.
  •     Верхний предел измерений - 63м3/ч.
  •     Условный проход прибора ротаметр РП-63ЖУЗ - 150мм.
  •     Рабочее давление - 16кПа.
  •     Масса прибора ротаметр РП-63ЖУЗ - 55кг.
  •     Габаритные размеры - 220х474мм.
