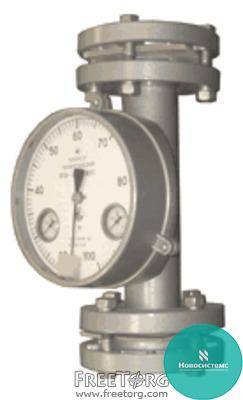

РПО-10ЖУЗ Ротаметр
Производитель
Гарантия
12 месяцев
(если иной срок не предусмотрен производителем)
(если иной срок не предусмотрен производителем)
Требуется уточнить цену
В корзину
Купить в один клик
Заказать поверку/калибровку
Задать вопрос
- Информация о товаре
- Технические характеристики
- Комплект поставки
- Аналоги
- Оплата и доставка
Описание:
Ротаметры типа РПО предназначены для измерения объемного расхода плавно меняющихся однородных потоков чистых и слабозагрязненных кристаллизирующихся жидкостей с дисперсными немагнитными включениями инородных частиц, нейтральных к стали 12Х17Н13М2Т и преобразования его в унифицированный пневматический сигнал.
Ротаметры работают в комплекте с вторичными пневматическими приборами или устройствами с пределами измерения давления воздуха от 0,2кгс/см2 до 1,0кгс/см2.
В зависимости от расхода измеряемой среды, ротаметры типа РПО выпускаются заводом-изготовителем в пяти базовых модификациях: РПО-I, РПО-II, РПО-III, РПО-IV.
Каждая базовая модель имеет унифицированный корпус ротаметрической части. Пределы измерения расходов для данных моделей получаются установкой соответствующего конуса, а условный проход - установкой соответствующего воротника.
Ротаметры типа РПО имеют единую унифицированную пневмоголовку, преобразующую величину расхода в пневматический сигнал и обеспечивающую местные показания.
Шкала местных показаний прибора - условная равномерная.
Технические характеристики приборов ротаметры РПО-10ЖУЗ.
- Нижний предел измерения - не более 20% от верхнего предела измерения.
- Материал деталей прибора ротаметр РПО-10ЖУЗ, соприкасающихся с измеряемой средой - сталь 10Х17Н13М2Т.
- Температура измеряемой жидкости - от +5ºС до +150°С.
- Приборы ротаметр РПО-10ЖУЗ рассчитаны на эксплуатацию при температуре окружающее среды от -5ºС до +50°С, и относительной влажности от 30% до 80%.
- Основная допускаемая погрешность по шкале местных показаний и пневмосигналу:
- - для ротаметров с верхним пределом измерения от 0,4м3/ч до 63,0м3/ч - ±1,5%; ±2,5%; ±4%;
- - для ротаметров с верхним пределом измерения от 0,1м3/ч до 0,25м3/ч - ±2,5%; ±4%.
- Питание ротаметра осуществляется сжатым воздухом давлением 140кПа±14кПа (1,4кгс/см2±0,14кгс/см2). Воздух класса 0; 1; 3.
- Пределы изменения прибором ротаметр РПО-10ЖУЗ выходного пневмосигнала - от 20кПа до 100кПа (0,2кгс/см2-1кгс/см2).
- Наибольшее расстояние передачи выходного сигнала ротаметра к вторичному прибору - 250м.
- Градуировка ротаметров - индивидуальная производится заводом-изготовителем по воде. При измерении расхода жидкости, имеющей отличные от воды значения вязкости и плотности, необходимо провести пересчет расхода воды на данную измеряемую жидкость.
- Материал уплотнения прибора ротаметр РПО-10ЖУЗ - паронит.
- Присоединение ротаметра к трубопроводу - фланцевое.
- Верхний предел измерений - 10м3/ч.
- Условный проход прибора ротаметр РПО-10ЖУЗ - 70мм.
- Рабочее давление - 16кПа.
- Масса прибора ротаметр РПО-10ЖУЗ - 27кг.
- Габаритные размеры - 464х220х262мм.
