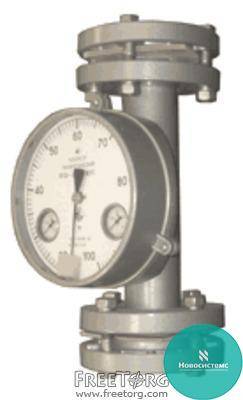

РПО-6,3ЖУЗ Ротаметр

Производитель

РОССИЯ и СНГ

Гарантия

12 месяцев
(если иной срок не предусмотрен производителем)

Требуется уточнить цену

В корзину

Купить в один клик

Заказать поверку/калибровку

Задать вопрос

Информация о товаре
Технические характеристики
Комплект поставки
Аналоги
Оплата и доставка

Описание:

Ротаметры типа РПО предназначены для измерения объемного расхода плавно меняющихся однородных потоков чистых и слабозагрязненных кристаллизирующихся жидкостей с дисперсными немагнитными включениями инородных частиц, нейтральных к стали 12Х17Н13М2Т и преобразования его в унифицированный пневматический сигнал.

Ротаметры работают в комплекте с вторичными пневматическими приборами или устройствами с пределами измерения давления воздуха от 0,2кгс/см2 до 1,0кгс/см2.

В зависимости от расхода измеряемой среды, ротаметры типа РПО выпускаются заводом-изготовителем в пяти базовых модификациях: РПО-I, РПО-II, РПО-III, РПО-IV.

Каждая базовая модель имеет унифицированный корпус ротаметрической части. Пределы измерения расходов для данных моделей получаются установкой соответствующего конуса, а условный проход - установкой соответствующего воротника.

Ротаметры типа РПО имеют единую унифицированную пневмоголовку, преобразующую величину расхода в пневматический сигнал и обеспечивающую местные показания.

Шкала местных показаний прибора - условная равномерная.

Технические характеристики приборов ротаметры РПО-6,3ЖУЗ.

Нижний предел измерения - не более 20% от верхнего предела измерения.
Материал деталей прибора ротаметр РПО-6,3ЖУЗ, соприкасающихся с измеряемой средой - сталь 10Х17Н13М2Т.
Температура измеряемой жидкости - от +5ºС до +150°С.
Приборы ротаметр РПО-6,3ЖУЗ рассчитаны на эксплуатацию при температуре окружающее среды от -5ºС до +50°С, и относительной влажности от 30% до 80%.
Основная допускаемая погрешность по шкале местных показаний и пневмосигналу:
- для ротаметров с верхним пределом измерения от 0,4м3/ч до 63,0м3/ч - ±1,5%; ±2,5%; ±4%;
- для ротаметров с верхним пределом измерения от 0,1м3/ч до 0,25м3/ч - ±2,5%; ±4%.
Питание ротаметра осуществляется сжатым воздухом давлением 140кПа±14кПа (1,4кгс/см2±0,14кгс/см2). Воздух класса 0; 1; 3.
Пределы изменения прибором ротаметр РПО-6,3ЖУЗ выходного пневмосигнала - от 20кПа до 100кПа (0,2кгс/см2-1кгс/см2).
Наибольшее расстояние передачи выходного сигнала ротаметра к вторичному прибору - 250м.
Градуировка ротаметров - индивидуальная производится заводом-изготовителем по воде. При измерении расхода жидкости, имеющей отличные от воды значения вязкости и плотности, необходимо провести пересчет расхода воды на данную измеряемую жидкость.
Материал уплотнения прибора ротаметр РПО-6,3ЖУЗ - паронит.
Присоединение ротаметра к трубопроводу - фланцевое.
Верхний предел измерений - 6,3м3/ч.
Условный проход прибора ротаметр РПО-6,3ЖУЗ - 70мм.
Рабочее давление - 16кПа.
Масса прибора ротаметр РПО-6,3ЖУЗ - 27кг.
Габаритные размеры - 464х220х262мм.
