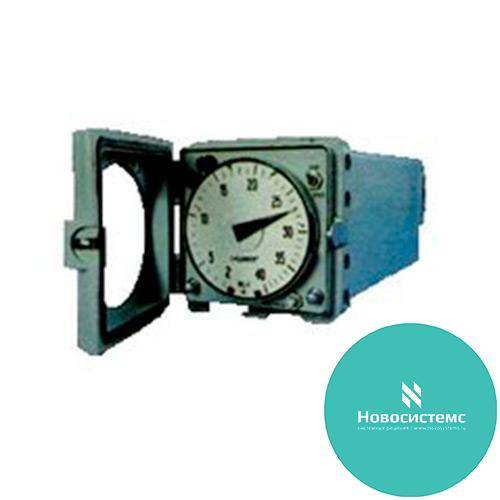

КД140М Прибор показывающий

Производитель

РОССИЯ и СНГ

Гарантия

12 месяцев
(если иной срок не предусмотрен производителем)

Требуется уточнить цену

В корзину

Купить в один клик

Заказать поверку/калибровку

Задать вопрос

Информация о товаре
Технические характеристики
Комплект поставки
Аналоги
Оплата и доставка

Описание:

Предназначен для измерения расхода, давления, уровня и других неэлектрических величин, которые могут быть преобразованы во взаимную индуктивность 0-10мГн, а также для сигнализации отклонения указанных параметров от заданного значения.

Приборы с дифференциально-трансформаторной измерительной схемой показывающие КД140М предназначены для измерения расхода, давления, уровня и других неэлектрических величин, которые могут быть преобразованы во взаимную индуктивность 0-10мГн, а также для сигнализации отклонения указанных параметров от заданного значения.

Приборы выпускаются исполнения ОМ4 - температура окружающего воздуха: в рабочем состоянии от минус 10° С, до плюс 50 ° С, в нерабочем - от минус 50°С до плюс 65°С, воздействие вибрационных нагрузок - в диапазоне частот до 60Гц с ускорением до 15 м/с2

Основные технические данные

Основная погрешность от нормирующего значения, %: по показаниям по каналу с реостатным устройством по каналу сигнализации	±1,0 ±1,5 ± 2,0
Вариация в % от нормирующего значения, не более: по показаниям по сигнализации	1 2
Быстродействие прибора, с, не более	5
Питание приборов от сети переменного тока	220(240) В; 50(60) Гц
Потребляемая мощность приборов, ВА, не более	15
Габаритные размеры, мм	140х140х405
Масса, кг, не более	10
Назначенный ресурс работы прибора не менее ч (в течение назначенного срока службы).	60 000
Назначенный срок службы, лет	10

ТУ 25-05-62-76 ТУ 25-05-АД1-62-92

Исполнение приборов КД140М

№ п/п	Наименование прибора	Шифр	Дополнительное устройство	Номинальная статическая характеристика преобразователя
1.	Приборы с дифференциально-трансформаторной измерительной схемой показывающие для измерения расхода, давления, уровня и др. неэлектрических величин, которые могут быть преобразованы во взаимную индуктивность 0-10mГн и сигнализации отклонения указанных параметров от заданного значения	КД140М-001-ОМ4	-	линейная
		КД140М-002-ОМ4	-	квадратичная
		КД140М-003-ОМ4	Реостатное	линейная
		КД140М-004-ОМ4	Реостатное	квадратичная

Номинальные статические характеристики преобразования и пределы измерений приборов типа КД140М

Наименование комплекта по назначению	Номинальная статическая характеристика преобразования	Пределы измерений		Единица измерения
Наименование комплекта по назначению	Номинальная статическая характеристика преобразования	верхний	нижний	Единица измерения
Вакуумметр	Линейная	-0,1	0	МРа
Мановакуумметр		-0,1	0,06
		-0,1	0,15
		-0,1	0,30
		-0,1	0,50
		-0,1	0,90
		-0,1	1,50
		-0,1	2,40
Дифманометр-перепадомер		0	0,04
Манометр		0	0,06
Дифманометр-перепадомер		0	0,063
Дифманометр-уровнемер		0	0,63	m
Манометр		0	0,100	МРа
Дифманометр-перепадомер		0	0,100	МРа
Дифманометр-уровнемер		0	1,0	m
Манометр		0	0,160	МРа
Дифманометр-перепадомер		0	0,160	МРа
Дифманометр-уровнемер		0	1,6	m
Манометр		0	0,25	МРа
Дифманометр-перепадомер		0	0,25	МРа
Дифманометр-уровнемер		0	2,5	m
Манометр		0	0,400	МРа
Дифманометр-перепадомер		0	0,400	МРа
Дифманометр-уровнемер		0	4,0	m
Манометр		0	0.600	МРа
Дифманометр-перепадомер		0	0.630	МРа

    Условия заказа приборов КД140М

     При заказе необходимо указать:

    1. Условное обозначение прибора.
    2. Шифр прибора
    3. Обозначение технических условий.
    4. Нижний и верхний пределы измерений
    5. Номинальная статическая характеристика преобразования первичного преобразователя
    6. Обозначение единицы измерения.
    7. Напряжение питания.
    8. Количество приборов.
    9. Количество технических описаний ТО   и инструкций по эксплуатации для партии приборов.
