Описание:
Устройство определения тока короткого замыкания в сетях постоянного тока «Импульс» предназначено для определения тока короткого замыкания на шинах и присоединениях сетей постоянного тока напряжением 24 – 220 В с целью выбора уставок защитных автоматов и плавких предо¬хранителей.
Дополнительно «Импульс» фиксирует длительность короткого замыкания до момента отключения его элементами защиты, как правило, дополнительным автоматическим выключателем.
«Импульс» подключается в разрыв цепи проверяемого присоединения совместно с дополнительным автоматическим выключателем, предназначенным для отключения тока КЗ.
«Импульс» обеспечивает следующие режимы работы:
- Режим тестера, при котором на индикаторе устройства «Импульс» индицируется текущее значение входного напряжения или тока.
- Режим создания КЗ, при котором сначала производится закорачивание цепи, а затем, после срабатывания защиты, расчет измеренных значений.
- Режим просмотра результатов измерений, при котором вывод их на индикатор производится по желанию оператора.
«Импульс» имеет встроенные измерители тока и напряжения с максимальным значением по току до 2000 А и по напряжению – до 300 В. Максимальное значение расчетного тока КЗ –30 кА. Средняя относительная аппаратная погрешность при измерении тока КЗ и напряжения присоединения не превышает 3%.
Питание устройства «Импульс» осуществляется от источника переменного тока напряжением 220 В частотой 50 Гц и потребляет мощность порядка 30 ВА. Устройство «Импульс» сохраняет работоспособность при отклонениях питающего напряжения от 0,85 до 1,1 номинального значения 220 В переменного тока.
Устройство «Импульс» оснащено развитой системой самотестирования. Набор тестов проводится автоматически каждый раз после включения устройства.

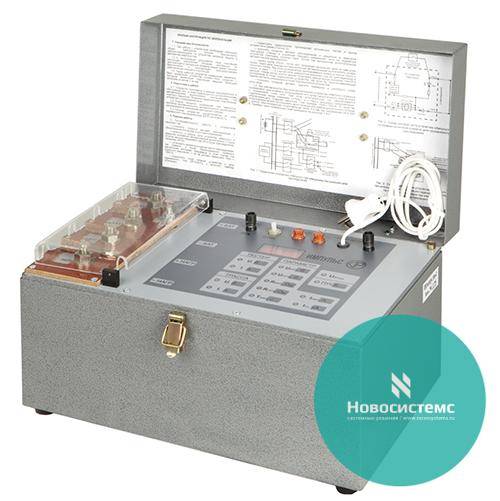

Устройство «Импульс» является переносным и размещен в металлическом ящике с ручкой для переноски одним человеком.
Габаритные размеры и масса устройства:
- высота - 40 мм;
- длина - 420 мм;
- глубина - 250 мм;
- масса - не более 12 кг.
