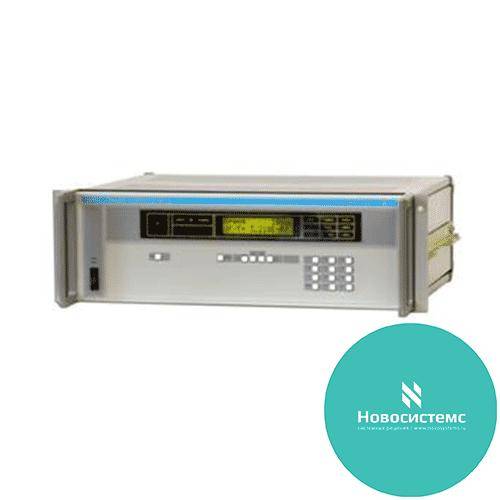

ЧК7-56 Приемник-компаратор

ЧК7-56 Приемник-компаратор
Производитель
Гарантия
12 месяцев
(если иной срок не предусмотрен производителем)
Требуется уточнить цену
В корзину
Купить в один клик
Заказать поверку/калибровку
Задать вопрос
  • Информация о товаре
  • Технические характеристики
  • Комплект поставки
  • Аналоги
  • Оплата и доставка

Описание:



  • Принимаемые сигналы спутниковых радионавигационных систем:
          ГЛОНАСС-диапазон L1 и L2, СТ-код, ВТ-код
         GPS-диапазон L1, С/А-код

  • Автоматизация процессов измерения и вычисления метрологических характеристик нестабильности частоты в режиме приемника-компаратора

  • Стандарт частоты, автоматически синхронизируемый по сигналам ГЛОНАСС/GPS

  • Интерфейсы GPIB, RS 232

НАЗНАЧЕНИЕ



Измерение относительного отклонения частоты высокостабильных кварцевых или квантовых генераторов.


Стандарт частоты, автоматически синхронизируемый по сигналам СРНС ГЛОНАСС/GPS.


Формирование местной шкалы времени , синхронизированной со шкалой

времени UTC (SU).



ПРИНЦИП ДЕЙСТВИЯ



Принцип действия прибора основан на измерении приращения (набега) разности фаз во временной области сигналов ШВ, формируемой из опорной частоты встроенного или внешнего генератора и сигналов эталонной ШВ, формируемой по результатам приема и обработки сигналов СРНС ГЛОНАСС/GPS, с последующим определением относительной погрешности по частоте внешнего генератора в режиме приемника-компаратора или автоматической синхронизации внутреннего опорного рубидиевого генератора в режиме стандарта частоты.
Прибор сертифицирован для применения в сфере обороны и безопасности.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ



Относительная погрешность измерения отклонения частоты высокостабильных генераторов в режиме приемника-компаратора:
      1 · 10–12 за 24 час
      1 · 10–13 за 10 суток
Входные сигналы: 5; 10 МГц
Относительная погрешность по частоте выходных сигналов в режиме слежения за космическими аппаратами ГЛОНАСС/GPS 2 · 10–12 за 24 час
Выходные сигналы (по 2 выхода): 1; 5; 10 МГц (синусоидальные); 10 МГц (ТТЛ)
Среднеквадратическое относительное двухвыборочное отклонение частоты выходных сигналов:
      за 1 с 1.5 ·10–11
      за 10 с 6 ·10–12
      за 100 с 3 ·10–12
Основная (2 выхода) и дополнительная, сдвигаемая с шагом 10 нс, шкалы времени
Погрешность синхронизации основной ШВ со шкалой времени UTC (SU)

не более 50 нс
   Интерфейсы: GPIB, RS 232





ОБЩИЕ ДАННЫЕ





Диапазон рабочих температур 5–40 0С
Относительная влажность воздуха при 25 0С не более 95 %
Питание от сети переменного тока 220 ± 22 В; 50 ± 1 Гц
Потребляемая мощность
            в режиме прогрева (30 мин) 160 ВА
            в установившемся режиме 120 ВА
Габариты 520х160х425 мм
Масса 12,5 кг
