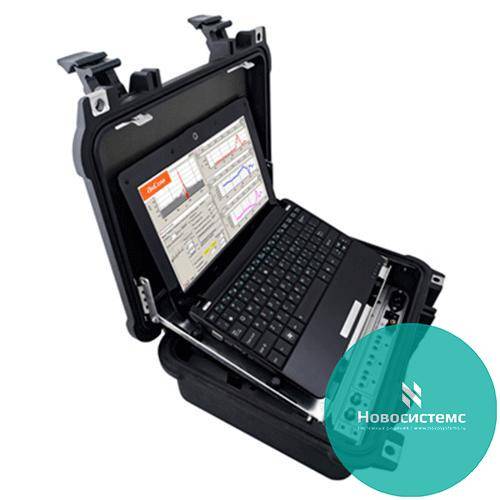

Анализатор ВЧ-связи, PLC, кабелей связи и xDSL AnCom A-7/307

Анализатор ВЧ-связи, PLC, кабелей связи и xDSL AnCom A-7/307
Производитель
Гарантия
12 месяцев
(если иной срок не предусмотрен производителем)
Требуется уточнить цену
В корзину
Купить в один клик
Заказать поверку/калибровку
Задать вопрос
  • Информация о товаре
  • Технические характеристики
  • Комплект поставки
  • Аналоги
  • Оплата и доставка

Описание:

Назначение анализатора ВЧ-связи и PLC AnCom A-7/307

Анализатор AnCom A-7/307 ориентирован на измерения ВЧ-связи ЛЭП и PLC (отрасль «Электроэнергетика») и является новым анализатором в линейке AnCom A-7.
Прибор предназначен для проведения измерений в полосе частот до 1 МГц в системах ВЧ-связи по ЛЭП и до 4 МГц в системах связи по распределительным кабельным сетям PLC:

  • ВЧ-трактов (в том числе составных): без вывода из эксплуатации, с частичным или полным выводом элементов тракта из эксплуатации, при различных схемах организации тракта (фаза-земля, фаза-фаза, грозозащитные тросы, расщепленная фаза);
  • оборудования присоединения и кабелей связи: высокочастотных заградителей (ВЧЗ) с элементами настройки, фильтров присоединения (ФП), разделительных фильтров (РФ), ВЧ-кабелей связи (коаксиальных и симметричных), емкостных и индуктивных устройств присоединения к распределительным сетям 6-10 кВ;
  • оборудования цифровой и аналоговой ВЧ-связи (включая ВЧ посты РЗ и ПА) и модемов для распределительных сетей 6-10 кВ;
  • аналоговых каналов, в том числе тональной частоты (ТЧ), образованных оборудованием ВЧ-связи.

Анализатор AnCom A-7/307, позволяя решать те же измерительные задачи,что и AnCom A-7/305, обладает существенно лучшими характеристиками.

Достоинства анализатора ВЧ-связи и PLC AnCom A-7/307

  • Блок коммутации, блок питания, измерительный мост, аккумулятор большой емкости и адаптер синхронизации интегрированы в состав анализатора;
  • Управление анализатором посредством нетбука (входит в комплект поставки);
  • Максимальный уровень выходного сигнала +24 дБм (на 75 Ом) при максимальном уровне гармонической помехи до +35 дБм;
  • Автоматическое управление коммутацией при выборе в программе соответствующего режима работы;
  • Измерение импеданса ВЧ-тракта и ВЧ-оборудования на всех видах ЛЭП;
  • Синхронизация измерений ВЧ-сигнала (осциллограмма, спектр, уровень сигнала, характеристики сигнала) с сигналами РЗ и ПА;
  • Измерение длительности и периода следования импульсов синхронизации;
  • 2- и 4-проводное подключение;
  • Ручной и автоматический (по сценарию) режим;
  • Неограниченные возможности создания измерительных решений (фильтры, маски, конфигурации, сценарии);
  • Подсистемы нормирования, протоколирования и представления результатов;
  • Пакетный режим - управление анализатором средствами программного обеспечения пользователя;
  • Метрологические и пользовательские характеристики позволяют использовать анализатор вместо приборов ET-100, ET-90, ET-70;
  • Интеллектуальная система контроля и управления системой питания и заряда аккумуляторов;
  • Скорость обмена данными между анализатором и нетбуком увеличена до 921600 бит/с;
  • Контроль температуры и автоматическое отключение при перегреве согласующих резисторов (75 Ом) генератора и измерителя;
  • Удаленное управление анализатором по локальной сети, либо сети Internet;
  • Удаленное обновление программного обеспечения

Анализатор AnCom A-7 /307 оснащен режимом СуперСел , что существенно повышает эффективность проведения измерений:

  • сокращение номенклатуры измерительных средств, путем отказа от специализированных селективных вольтметров и анализаторов спектра (спектральное разрешение в режиме «СуперСел» – до 1 Гц в диапазоне до 1024 кГц);
  • проведение измерений без влияния на действующие каналы;
  • уменьшение времени измерений (20 с при измерении импеданса в диапазоне 1 МГц и анализа рабочего затухания в ТЧ диапазоне) и повышение надежности синхронизации измерений;
  • проведение измерений в условиях высокого уровня помех;
  • расширение диапазона и снижение погрешности измерения импеданса и затухания несогласованности.
