Описание:
Назначение
Набор эквивалентов характеристических сопротивлений высоковольтной линии и эквивалентов конденсаторов связи (R_лэп+C_кс) предназначен для обеспечения измерения параметров фильтра присоединения (ФП) в диапазоне частот до 1024 кГц.
Набор R_лэп+C_кс входит в комплект поставки анализатора
AnCom A-7/307.
Приобретение эквивалентов R_лэп+C_кс предлагается как для находящихся в эксплуатации анализаторов AnCom A-7/305 (расширение измерительных возможностей анализатора), так и для AnCom A-7/307 (эквиваленты с характеристиками под заказ, либо в качестве ЗИП).
Измерение параметров ФП анализатором AnCom A-7/307
(AnCom A-7 /305) с помощью набора R_лэп+C_кс производится в диапазоне частот до 1024 кГц:
- рабочее затухание;
- модуль полного сопротивления, его активной и реактивной составляющих;
- затухание несогласованности.
Эквиваленты ЛЭП для измерения ФП
В отличие от базовых возможностей анализатора AnCom A7/305, измерение параметров фильтров присоединения (ФП) которым производится в диапазоне до 512 кГц – регулировкой тумблеров на панели коммутации, использование набора эквивалентов R_лэп+C_кс дает возможность проводить измерение параметров ФП в диапазоне до 1024 кГц.

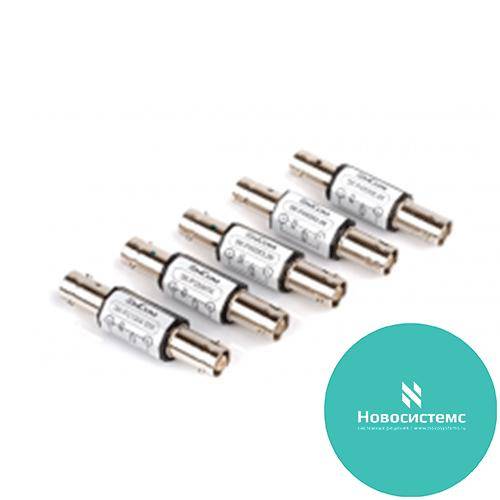

Набор включает в себя следующие номиналы:
- 310 Ом; 4,65 нФ (ЭК-Р310К4.65К);
- 330 Ом; 7 нФ (ЭК-Р330К7К);
- 450 Ом; 3,2 нФ (ЭК-Р450К3,2К);
- 450 Ом; 4,4 нФ (ЭК-Р450К4.4К);
- 450 Ом; 6,4 нФ (ЭК-Р450К6.4К).
