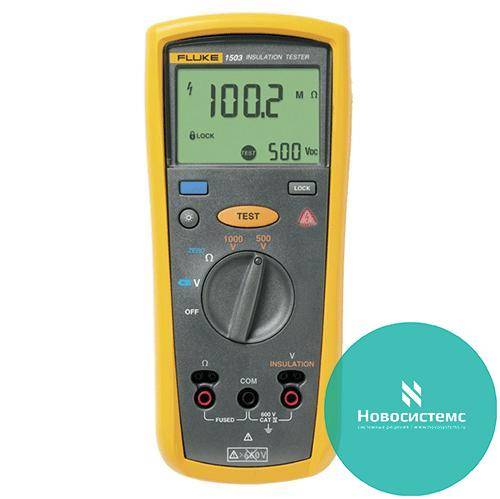

При выполнении поиска неисправностей, ввода в эксплуатацию, а также в процессе профилактического обслуживания разного оборудования может применяться мегаомметр Fluke 1503. ООО «Новосистемс» реализует этот прибор по приемлемой цене.
Мегаомметр Fluke 1503 отличают надежность, удобство эксплуатации и широчайший спектр применения. Он позволяет измерять сопротивление до 2000 МОм при напряжении 500 или 1000 В. Есть возможность непрерывной проверки (200 мА) для оперативного тестирования цепей. Прибор обеспечивает точное измерение сопротивления изоляции и использует для этого несколько тестовых напряжений. Кроме того, это измерительное устройство позволяет автоматически определять индекс поляризации и коэффициент поглощения диэлектрика. Наличие функции сравнения упрощает проведение регулярных проверок состояния кабелей и другого оборудования. Имеющийся в конструкции прибора специальный датчик обеспечивает возможность удаленной проверки и проведения измерений в труднодоступных местах.
Мегаомметр Fluke 1503 оснащен дополнительной защитой и имеет предел превышения напряжения 600 В (категория IV). Прибор выдерживает импульсные выбросы напряжения амплитудой до 8 кВ.
Достоинствами мегаомметра Fluke 1503 являются:
- прочная, компактная и эргономичная конструкция;
- автоматическое отключение при наличии в цепи напряжения более 30 В;
- наличие функции автоматического разряда емкостного напряжения после выполнения теста;
- надежность в работе;
- безопасность эксплуатации;
- длительный срок службы;
- возможность выполнения измерения одной рукой и нажатием одной кнопки.
Купить мегаомметр Fluke 1503 можно в ООО «Новосистемс». Для связи с менеджером компании позвоните по телефону: +7 (495) 647-79-79.
Параметр
|
Значение
|
Диапазон
|
600 В
|
Разрешение
|
0.1 В
|
Точность
|
от 50 Гц до 400 Гц ± (% от показаний прибора + число знаков) ± (2% + 3)
|
Полное входное сопротивление
|
3 МОм (номинальное), < 100 пФ
|
Коэффициент подавления синфазного сигнала (дисбаланс 1 кОм):
|
> 60 дБ при постоянном напряжении 50 или 60 Гц
|
Защита от перегрузки
|
600 В, среднеквадратичное или постоянное напряжение
|
Параметр
|
Значение
|
Диапазон / разрешение
|
20,00 Ом ... 0,01 Ом
200,0 Ом ... 0,1 Ом 2000 Ом ... 1,0 Ом 20,00 кОм ... 0,01 кОм |
Точность
|
± (1,5% + 3)
|
Защита от перегрузки
|
2 В, среднеквадратичное или постоянное напряжение
|
Напряжение испытания на обрыв цепи
|
> 4 В, < 8 В
|
Ток короткого замыкания
|
> 200 мА
|
Параметр
|
Значение
|
Диапазон измерений
|
0,01 МОм ... 2000 МОм
|
Испытательные напряжения
|
500 В, 1000 В
|
Погрешность испытательных напряжений
|
+ 20%, - 0%
|
Ток короткого замыкания
|
1 мА, номинальный
|
Саморазряд
|
Время разряда < 0,5 секунд для C = 1 мкФ или менее
|
Индикатор напряжения в цепи
|
Запрещает измерение, если напряжение на зажимах > 30 В
|
Максимальная емкостная нагрузка
|
Работает с нагрузкой до 1 мкФ
|
Точность измерений:
|
50 В: ±(3% + 5)
100 В: ±(3% + 5) 250 В: ±(1,5% + 5) 500 В: ±(1,5% + 5) 1000 В: ±(1,5% + 5) до 2 ГОм, ±(10% + 3) свыше 2 ГОм |
Параметр
|
Значение
|
Максимальное напряжение на любом из контактов
|
600 В, переменное среднеквадратичное или постоянное напряжение
|
Температура хранения
|
-40° C ... 60° C
|
Рабочая температура
|
-20° C ... 55° C
|
Температурный коэффициент
|
0,05 x (указанная погрешность)/1° C
для температур < 18° C или > 28° C |
Относительная влажность
|
от 0% до 95% при t = 10° C ... 30° C
>от 0% до 75% при t = 30° C ... 40° C от 0% до 40% при t = 40° C ... 55° C< |
Вибрация
|
Случайная, 2 г, 5-500 Гц в соответствии с MIL-PRF-28800F для приборов класса 2
|
Удары
|
Падение с высоты одного метра в соответствии с IEC 61010-1 2-е издание (падение с высоты 1 метр на каждую из сторон на дубовый пол)
|
Электромагнитная совместимость
|
В ВЧ-поле с напряженностью 3 В/м погрешность равна указанной погрешности (EN 61326-1:1997)
|
Безопасность
|
Соответствует ANSI/ISA 82.02.01 (61010-1) 2004, CAN/CSA-C22.2 NO. 61010-1-04 и IEC/EN 61010-1 2-му изданию для категории измерений IV 600 В
|
Сертификация
|
CSA для стандарта CSA/CAN C22.2 №. 61010.1-04; TUV для стандарта IEC/EN 61010-1 2-е издание
|
Питание
|
Четыре щелочных батареи типа AA (NEDA 15 A или IEC LR6)
|
Время работы батареи при проверке изоляции:
|
Прибор может выполнить не менее 1000 измерений изоляции с новыми щелочными батареями при комнатной температуре. Подразумевается стандартное измерение сопротивления 1 МОм при напряжении 1000 В и рабочем цикле, состоящем из 5 секунд приложения напряжения и 25 секундной паузы.
|
Время работы батареи при измерении сопротивления:
|
Прибор может выполнять до 2500 измерений сопротивления заземления с новыми щелочными батареями при комнатной температуре. Подразумевается стандартное измерение сопротивления 1 Ом, состоящее из 5 секунд приложения напряжения и 25 секундной паузы.
|
Размер (В х Ш х Д)
|
50 мм x 100 мм x 203 мм
|
Вес
|
550 г
|
Степень защиты
|
IP40
|
Высота над уровнем моря
|
Эксплуатация: 2000 м CAT IV 600 В, 3000 м CAT III 600 В
Хранение: 12,000 м |
№
|
Наименование
|
Количество
|
1.
|
Прибор
|
1
|
2.
|
Дистанционный щуп
|
1
|
3.
|
Измерительные провода
|
1
|
4.
|
Набор тестовых щупов
|
1
|
5.
|
Комплект зажимов типа "крокодил"
|
1
|
6.
|
Футляр
|
1
|
7.
|
Руководство по эксплутации
|
1
|
