Описание:
Назначение измерителя Fluke 1550C / KIT:
Обновленный измеритель сопротивления изоляции Fluke 1550C, предлагает пользователю цифровое тестирование изоляции до 5 кВ для проверки широкого спектра оборудования, включая двигатели, генераторы, распределительные панели и кабели.
С помощью измерителя сопротивления изоляции, пользователь сможет проводить полное тестирование согласно IEEE 43-2000 получая лучшие значения в классе, 3 года гарантии и рейтинг категории безопасности CAT IV 600.
Сохранение результатов измерений и интерфейс связи с ПК, делают Fluke 1550C идеальным прибором для проведения периодической и предупреждающей диагностики, для определения потенциальных проблем с оборудованием до их появления или на начальной стадии.
Области применения измерителя Fluke 1550C / KIT:
- Кабельные линии
- Распределительные панели
- Трансформаторы подстанций
- Высоковольтные шины
- Двигатели
- Линейные трансформаторы
- Блоки конденсаторов
- Генераторы.
Тесты, проводимые измерителем Fluke 1550C / KIT:
- Сопротивление изоляции/утечка тока
- Пошаговое напряжение
- Разряд диэлектрика
- Коэффициент поглощения диэлектрика
- Показатель поляризации
- Ступенчатое изменение шага.
Преимущества измерителя Fluke 1550C / KIT:
- Тестовое напряжение до 5 кВ предоставляет решение для любой области применения
- Повышенная защита, категории CAT III 1000V, CAT IV 600V
- Сохранение данных, программа для ПК и интерфейсный кабель - позволяет включить прибор в программы для предварительной диагностики
- Большой, легко читаемый экран
- Новые прочные измерительные зажимы, будут находиться там, где вы их закрепили
- Соответствие последним требованиям тестирования вращающихся машин в соответствии с IEEE 43-2000
- Программное обеспечение Fluke View Forms в стандартном комплекте поставки
- Уровень тестового напряжения задается пользователем.
Основные функции измерителя Fluke 1550C / KIT:
- Идеально подходит для проверки широкого спектра высоковольтного оборудования, включая распределительные шкафы, двигатели, генераторы и кабели. Проводите проверку до 5 кВ, полный диапазон напряжений указан в IEEE 43-2000
- Выбор напряжения тестирования с шагом 50 В от 250 до 1000 В и с шагом 100 В после значения 1000 В
- Измерения можно сохранить в 99 ячейках памяти, каждой ячейке можно присвоить уникальное имя
- Связь с ПК для создания программ предварительной и периодической диагностики
- Авто вычесление Показателя Поляризации (PI) и Поглощения в Диэлектрике (DAR), без дополнительных настроек
- Система защиты обеспечивает отсутствие поверхностного эффекта при проверке высокого сопротивления
- Измерение емкости и тока утечки
- Функция Ramp – пошаговое увеличение напряжения тестирования, для проверки на износ
- Категория безопасности CAT III 1000 V, CAT IV 600 V.
Технические характеристики измерителя Fluke 1550C / KIT:
ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ ИЗОЛЯЦИИ | ||
Тестовое напряжение (пост.) | Диапазон | Точность (± от показаний) |
250 В |
200 кОм до 10 ГОм 5 ГОм до 50 ГОм |
5% 20% |
500 В |
200 кОм до 10 ГОм 10 ГОм до 100 ГОм |
5% 20% |
1000 В |
200 кОм до 20 ГОм 20 ГОм до 200 ГОм |
5% 20% |
2500 В |
200 кОм до 50 ГОм 50 ГОм до 500 ГОм |
5% 20% |
5000 В |
200 кОм до 100 ГОм 100 ГОм до 1 ТОм |
5% 20% |
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ | |
Параметры | Точность (± от показаний) |
Ток короткого замыкания | От 1 мА до 2 мА |
Диапазон графической шкалы | От 0 до 1 ТОм |
Точность напряжения тестирования изоляции | От -0 % до + 10 % при токе нагрузки 1 мА |
Подавление наводок от сети переменного тока | 2 мА максимум |
Скорость зарядки для ёмкостной нагрузки | 1 мкФ за 5 сек. |
Ток утечки |
Диапазон: от 1 нА до 2 мА Точность: ±(5 % + 2 нА) |
Измерение ёмкости |
Диапазон: от 0.01 мкФ до 15.00 мкФ Точность: ± (15 % rdg + 0.03 мкФ) |
Индикатор наличия напряжения в цепи |
Диапазон: от 30 В до 600 В пост./перемен., 50/60 Гц Точность: ± (5 % + 2 В) |
Таймер | От 0 до 99 минут; выставляется с шагом в 1 мин. с посекундным отсчетом |
Диапазон | От 0 % до 100 % от выбранного тестового напряжения, либо до наступления пробоя |
ОБЩИЕ ХАРАКТЕРИСТИКИ | |
Параметр | Значение |
Тип элемента питания | 12 Вольт, кислотно-свинцовая заряжаемая |
Питание от сети переменного тока | От 85 до 250 В, 50/60 Гц 50 ВА |
Питание от бортовой сети автомобиля (с адаптером) | От 10 до 15 В (пост.), 30 ВА |
Срок службы элементов питания: 500 В 1000 В 2500 В 5000 В |
3600 изм. 3200 изм. 2500 изм. 1500 изм. |
Диапазон рабочих температур | От -20 °C до 40 °C |
Температура хранения | От -20 °C до 65 °C |
Относительная влажность | 80 % при 31 °C, линейно убывает до 50 % при 40 °C |
Диапазон высот | От 0 до 2000 м над уровнем моря |
Защита корпуса | IP-40 |
Защита от удара и вибрации | MIL-PRF-28800F, Класс II |
Безопасность |
EN 61010-1, категория III, 600 В, EN61557, части 1 и 2 |
Размеры | 170х242х330 мм |
Вес (с элементом питания) | 3,6 кг |
Примечание: При повышенных температурах батарея требует более частой зарядки.
Все вышеперечисленные параметры точности действительны в диапазоне температур от 0 °C до 35 °C. При использовании прибора при температурах от -20 °C до 0 °C и от 35 °C до 40 °C эти показания удваиваются.

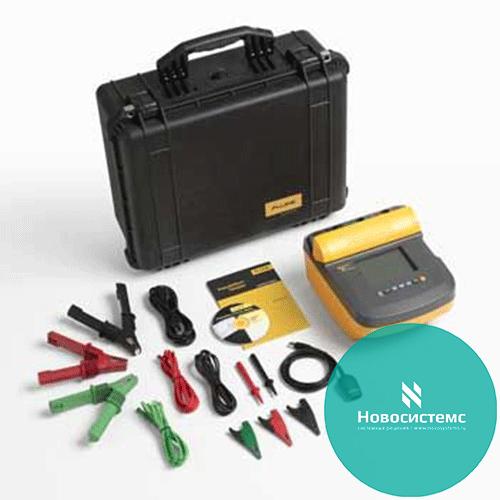

Комплект поставки Fluke 1550C/Kit:
№ | Наименование | Количество |
1. | Документация | 1 |
2. | Жесткий кейс IP67 | 1 |
3. | Комплект измерительных проводов | 1 |
4. | Прибор | 1 |
5. | Программное обеспечение | 1 |
6. | Прочные зажимы типа крокодил | 1 |
7. | Шнур питания | 1 |
