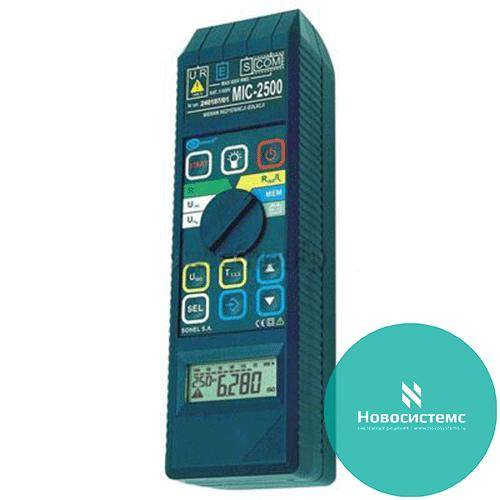

Прибор разработан и создан для проведения высокоточных замеров сопротивления изоляции кабельных магистралей, трансформаторных обмоток, двигателей, иных телекоммуникационных и электроустановок.
MIC-2500 обеспечивает замер сопротивления изоляции на трех отрезках времени. На основании снятых показаний он рассчитывает коэффициенты увлажненности (абсорбции) и старения изоляции (поляризации). Возможность сохранения итогов измерений во встроенной памяти либо на компьютере позволяет отслеживать текущее состояние изоляции, а также его динамику в течение определенных периодов.
Использование схемы автоматической зарядки АКБ от внешнего блока питания позволяет максимально оптимизировать обслуживание и продлить эксплуатационный потенциал.
Ключевые параметры и характеристики MIC-2500
- Замер сопротивления изоляции — в пределах 1100 ГОм.
- Напряжение измерения: шаг — 10 В, диапазон — 50–2500 В.
- Контроль целостности цепи с помощью тока до 200 мА.
- Определение коэффициентов увлажненности (абсорбции) и старения изоляции (поляризации).
- Авторазряд емкости проверяемого объекта по завершении замера сопротивления изоляции.
- Высокая точность (по этому показателю MIC-2500 безупречен).
- Автоматическое определение диапазонов для измерений.
- Отображение токов утечки.
- Фиксация определенных значений измерительного напряжения, а также периодов времени.
- Измерение напряжений постоянного / переменного тока.
- Фиксация в памяти до 990 результатов измерений с возможностью передачи их в компьютер.
Вы можете купить MIC-2500 сразу с зарядным устройством, футляром с ремнем, измерительным проводом с разъемами «Банан». Также в комплекте — зажим «Крокодил» и кабель с 4-контактным разъемом 2,5 кВ. Чтобы уточнить цену MIC-2500 и приобрести прибор, звоните по телефону +7 (495) 647-79-79.
Важные технические показатели прибора MIC-2500
Замер сопротивления изоляции
Измерительное напряжение, устанавливаемое с шагом 10 В в пределах диапазона 50–2500 В.
Диапазон проведения замеров: RISOmin=UISOnom/IISOmax ... 1100 ГОм (IISOmax = 1 мА).
|
0,00 ... 99,90 кОм
|
0,01 кОм
|
± (3% и. в. + 20 ед. мл. разряда)
|
|
100,0 ... 999,0 кОм
|
0,1 кОм
|
|
1,000 ... 9,990 МОм
|
0,001 МОм
|
|
10,00 ... 99,90 МОм
|
0,01 МОм
|
|
100,0 ... 999,0 МОм
|
0,1 МОм
|
|
1,000 ... 9,990 ГОм
|
0,001 ГОм
|
|
10,00 ... 99,90 ГОм
|
0,01 ГОм
|
|
100,0 ... 999,0 ГОм
|
0,1 ГОм
|
|
1000 ... 1100 ГОм
|
1 ГОм
|
Точность установки напряжения — 0+10 % от заданных значений.
Термостабильность напряжения — до 0,1 %/С.
Число периодов измерения — T1, T2 и T3, для вычисления коэффициентов увлажненности (абсорбции) и старения изоляции (поляризации); три, в выбранном интервале от 1 до 600 с, в данном случае точность — 1 с.
Важно: для показателя сопротивления изоляции менее RISOmin не вычисляется точность замера из-за работы устройства с ограничением тока преобразователя по формуле:
где:
-
RISOmin — наименьшее активное электроизоляционное сопротивление, определяемое без ограничения тока преобразователя;
-
UISOnom — напряжение замера (номинальное);
-
IISOmax — предельный ток преобразователя (1 мА).
Текущее значение тока
Диапазон Разрешение Основная погрешность
0 ... Ipmax В зависимости от диапазона -ΔI-, +ΔI+
где:
Ipmax — предельный ток преобразователя, который равен 1,2±0,2 мА
-ΔI-, +ΔI+ — основная погрешность показаний тока, рассчитанная на базе показаний активного сопротивления в соответствии с формулами:
где:
UISO — напряжение замера;
R — показатель сопротивления изоляции, представленный на дисплее устройства;
ΔR — основная погрешность измерений активного сопротивления, рассчитанная для данного замера.
Измерение напряжения
|
0 ... 600 В
|
1 В
|
± (3% и.в. + 2 ед. мл. разряда)
|
Низковольтное измерение сопротивления
|
0,0 ... 99,9 Ом
|
0,1 Ом
|
± (2% и. в. + 3 ед. мл. разряда)
|
|
100,0 ... 399,9 Ом
|
0,1 Ом
|
± (4% и. в. + 3 ед. мл. разряда)
|
-
Звук при сопротивлениях ниже, чем 35 Ом±25 Ом.
-
Предельное напряжение, когда зажимы разомкнуты — 9,6 В.
-
Предельный ток короткого замыкания, когда зажимы замкнуты — 200 мА.
Дополнительные характеристики MIC-2500 представлены в таблице:
Дополнительные технические характеристики измерителя MIC-2500:
|
Габариты (Ш x В x Г)
|
230 х 67 х 68 мм
|
|
Масса
|
0,85 кг
|
|
Дисплей
|
жидкокристаллический, 4 цифры высотой 14 мм
|
|
Частота измерений для функции измерения RISO/IL
|
около 1 измерения в секунду
|
|
Количество измерений RISO
|
мин. 2500
|
|
Номинальное напряжение сети
|
230 В, 50 Гц
|
|
Питание измерителя
|
пакет аккумуляторов типа SONEL NiCd 9,6 В
|
|
Температурный диапазон
|
0 ... +40°C
|
|
Температура хранения
|
-20 ... +60°C
|
|
Время до самовыключения
|
300 секунд
|
|
Класс изоляции
|
двойная, согласно PN-EN 61010-1 и IEC 61557
|
|
Категория безопасности
|
III 300 В согласно PN-EN 61010-1
|
|
Степень защиты корпуса согласно PN-EN 60529
|
IP40
|
