Описание:
Назначение и область применения:

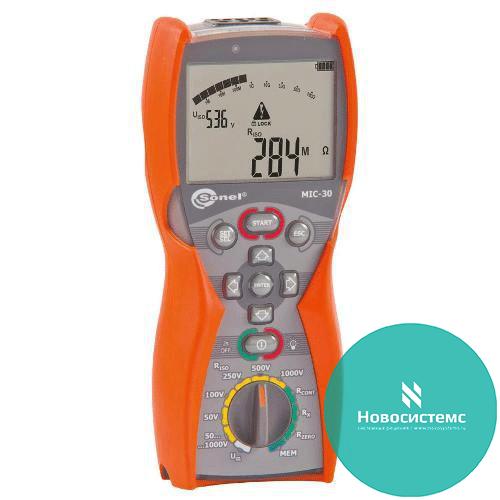

MIC-30 — цифровой мегаомметр, предназначенный для измерения сопротивления изоляции кабельных линий, проводов, обмоток трансформаторов, двигателей, других электро- и телекоммуникационных установок. Максимальное измерительное напряжение составляет 1000 В постоянного тока, а диапазон измеряемого сопротивления ограничен величиной в 100 ГОм. Установка трех интервалов времени позволяет автоматически рассчитывать коэффициенты абсорбции (увлажненности) и поляризации (старения). В процессе измерения сопротивления изоляции прибор отображает величину тока утечки, а также измеряет емкость кабеля.
Прибор позволяет измерять сопротивление соединений заземлителей с заземляемыми элементами и сопротивление проводников уравнивания потенциалов током не менее 200 мА с разрешением 0,01 Ом.
Все результаты измерений можно сохранить в памяти прибора с последующей передачей данных на компьютер
.
Функциональные возможности:
-
измерительное напряжение до 1000 В: стандартные величины 50 В, 100 В, 250 В, 500 В, 1000 В или установка произвольной величины 50...1000 В с шагом 10 В;
-
измерение сопротивления изоляции до 100 ГОм;
-
вычисление коэффициентов абсорбции и поляризации: установка трех интервалов времени;
-
индикация измеряемого сопротивления и тока утечки;
-
автоматическая разрядка ёмкости измеряемого объекта после окончания измерения;
-
измерение сопротивления контактных соединений заземляющих, защитных проводников и проводников системы уравнивания потенциалов Rcont током ±200 мА разрешением 0,01 Ом;
-
измерение напряжения переменного и постоянного тока до 600 В;
-
измерение емкости кабеля (в процессе измерения сопротивления изоляции);
-
измерение с использованием адаптера UNI-Schuko;
-
низковольтное измерение активного сопротивления;
-
контроль целостности электрических цепей;
-
сохранение результатов измерений в память;
-
передача данных на ПК с использованием беспроводного интерфейса OR-1;
-
совместим с ПО Sonel Reader и СОНЭЛ Протоколы 2.0.
Основные технические характеристики MIC-30
Сокращение «е.м.р.» в определении основной погрешности обозначает «единица младшего разряда». Сокращение «и.в.» в определении основной погрешности обозначает «измеренная величина»
Измерение напряжения переменного и постоянного тока (True RMS)
|
Диапазон |
Разрешение |
Основная погрешность |
|
0,0...299,9 В |
0,1 В |
±(2% и. в. + 6 е. м. р.) |
|
300...600 В |
1 В |
±(2% и. в. + 2 е. м. р.) |
-
Диапазон частоты: 45...65 Гц
Измерение сопротивления изоляции
Диапазон измерения согласно ГОСТ IEC 61557-2-2013: для UN = 50 В: 50 кОм…250,0 МОм
|
Диапазон для UN = 50 В |
Разрешение |
Основная погрешность |
|
0,0 ... 999,9 кОм |
0,1 кОм |
±(3% и. в. + 8 е. м. р.)
±(5% и. в. + 8 е. м. р.)* |
|
1,000...9,999 МОм |
0,001 МОм |
|
10,00...99,99 МОм |
0,01 МОм |
|
100,0...250,0 МОм |
0,1 МОм |
* - для адаптера WS-04
Диапазон измерения согласно ГОСТ IEC 61557-2-2013: для UN = 100 В: 100 кОм…500,0 МОм
|
Диапазон для UN = 100 В |
Разрешение |
Основная погрешность |
|
0,0 ... 999,9 кОм |
0,1 кОм |
±(3% и. в. + 8 е. м. р.)
±(5% и. в. + 8 е. м. р.)* |
|
1,000...9,999 МОм |
0,001 МОм |
|
10,00...99,99 МОм |
0,01 МОм |
|
100,0...500,0 МОм |
0,1 МОм |
* - для адаптера WS-04
Диапазон измерения согласно ГОСТ IEC 61557-2-2013: для UN = 250 В: 250 кОм…2,00 ГОм
|
Диапазон для UN = 250 В |
Разрешение |
Основная погрешность |
|
0,0 ... 999,9 кОм |
0,1 кОм |
±(3% и. в. + 8 е. м. р.)
±(5% и. в. + 8 е. м. р.)* |
|
1,000...9,999 МОм |
0,001 МОм |
|
10,00...99,99 МОм |
0,01 МОм |
|
100,0...999,9 МОм |
0,1 МОм |
|
1,000...2,000 ГОм |
0,001 ГОм |
±(4% и. в. + 6 е. м. р.)
±(6% и. в. + 6 е. м. р.)* |
* - для адаптера WS-04
Диапазон измерения согласно ГОСТ IEC 61557-2-2013: для UN = 500 В: 500 кОм…20,00 ГОм
|
Диапазон для UN = 500 В |
Разрешение |
Основная погрешность |
|
0,0 ... 999,9 кОм |
0,1 кОм |
±(3% и. в. + 8 е. м. р.)
±(5% и. в. + 8 е. м. р.)* |
|
1,000...9,999 МОм |
0,001 МОм |
|
10,00...99,99 МОм |
0,01 МОм |
|
100,0...999,9 МОм |
0,1 МОм |
|
1,000...9,999 ГОм |
0,001 ГОм |
±(4% и. в. + 6 е. м. р.)
±(6% и. в. + 6 е. м. р.)* |
|
10,00...20,00 ГОм |
0,01 ГОм |
* - для адаптера WS-04
Диапазон измерения согласно ГОСТ IEC 61557-2-2013: для UN = 1000 В: 1,000 МОм…99,99 ГОм
|
Диапазон для UN = 1000 В |
Разрешение |
Основная погрешность |
|
0,0 ... 999,9 кОм |
0,1 кОм |
± (3 % и.в.+ 8 е.м.р.),
[± (5 % и.в.+ 8 е.м.р.)] * |
|
1,000...9,999 МОм |
0,001 МОм |
|
10,00...99,99 МОм |
0,01 МОм |
|
100,0...999,9 МОм |
0,1 МОм |
|
1,000...9,999 ГОм |
0,001 ГОм |
± (4 % и.в.+ 6 е.м.р.),
[± (6 % и.в.+ 6 е.м.р.)] * |
|
10,00...99,99 ГОм |
0,01 ГОм |
|
10,0...20,00 ГОм* |
0,1 ГОм* |
* - для адаптера WS-04
Внимание: Для значения сопротивления изоляции ниже RISOmin - не определяется точность измерения по причине работы прибора с ограничением тока преобразователя в соответствии с формулой:
где:
RISOmin - минимальное активное сопротивление электроизоляции, измеряемое без ограничения тока преобразователя
UISOnom - номинальное напряжение измерения
IISOmax - максимальный ток преобразователя (1 мА)
Измерение емкости
|
Диапазон |
Разрешение |
Основная погрешность |
|
1...999 нФ |
1 нФ |
±(5% и. в. + 5 е. м. р.) |
|
1,00...9,99 мкФ |
0,01 мкФ |
-
Измерение только в процессе измерения RISO
Низковольтное измерение сопротивления
Измерение переходных сопротивлений контактов и проводников током не менее ±200 мА
Диапазон измерения согласно ГОСТ IEC 61557-4-2013: 0,10...999 Ом
|
Диапазон |
Разрешение |
Основная погрешность |
|
0...19,99 Ом |
0,01 Ом |
±(2% и.в. + 3 е.м.р.) |
|
20,0...199,9 Ом |
0,1 Ом |
|
200...999 Ом |
1 Ом |
±(4% и.в. + 3 е.м.р.) |
-
Напряжение на разомкнутых измерительных проводниках: 8 В
-
Выходной ток при R<2 Ом: мин. 200 мA
-
Компенсация сопротивления измерительных проводников
-
Измерение двунаправленным током
Измерение активного сопротивления малым током
|
Диапазон |
Разрешение |
Основная погрешность |
|
0,0...199,9 Ом |
0,1 Ом |
±(3% и. в. + 3 е. м. р.) |
|
200...1999 Ом |
1 Ом |
-
Напряжение на разомкнутых измерительных проводниках: 8…16 В
-
Выходной ток > 10 мA
-
Звуковая индикация при сопротивлении < 30 Ом ±10%
-
Компенсация сопротивления измерительных проводников
