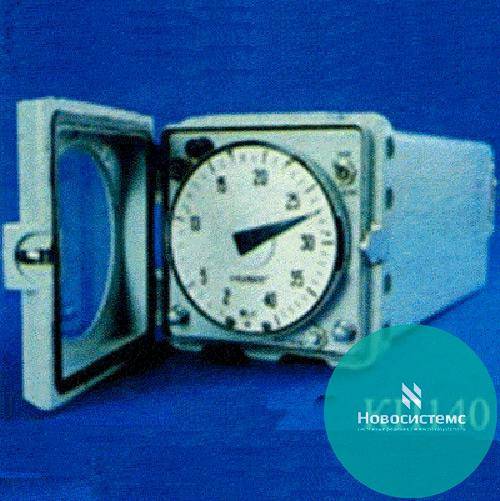

КП140М Автоматический показывающий потенциометр
Производитель
Гарантия
12 месяцев
(если иной срок не предусмотрен производителем)
(если иной срок не предусмотрен производителем)
Требуется уточнить цену
В корзину
Купить в один клик
Заказать поверку/калибровку
Задать вопрос
- Информация о товаре
- Технические характеристики
- Комплект поставки
- Аналоги
- Оплата и доставка
Описание:
Автоматический показывающий потенциометр КП140М (КП 140М, КП-140М) предназначен для измерения температуры и других величин, преобразованных в постоянный ток или напряжение постоянного тока, и для сигнализации при отклонении измеряемой величины от заданного значения
Основные технические данные на показывающий потенциометр КП140М
|
Основная погрешность от нормирующего значения, %:
|
±0,5 ±1,0 |
|
Погрешность %
|
±0,5 ±1,0 |
| Время прохождения указателем всей шкалы, с, не более | 5 |
| Питание приборов от сети переменного тока | 220(240) В; 50(60) Гц |
| Потребляемая мощность приборов, ВА, не более | 15 |
| Габаритные размеры, мм | 140х140х405 |
| Масса, кг, не более | 8,5 |
Исполнение приборов КП140М ТУ 25-05.2368-78 ТУ 25-05-АД1-60-92
|
№ |
Наименование прибора |
Шифр |
Тип регулирую- щего (сигнализ.) устройства |
Дополнительное устройство |
| 1. | Потенциометр показывающий для измерения температуры и др. неэлектрических величин, преобразованных в сигнал напряжения постоянного тока | КП140М-101 (КП140М-001-ОМ4) | Трехпозиционное | - |
| 2. | КП140М-102 (КП140М-002-ОМ4) | Реостатное | ||
| 3. | КП140М-104 (КП140М-004-ОМ4) | - | ||
| 4. | КП140М-105 (КП140М-005-ОМ4) | Реостатное | ||
| 5. | КП140М-107 (КП140М-007-ОМ4) | - | ||
| 6. | КП140М-108 (КП140М-008-ОМ4) | Реостатное | ||
| 7. | КП140М-109 (КП140М-009-ОМ4) | - | ||
| 8. | КП140М-110 (КП140М-010-ОМ4) | Реостатное |
|
№ п/п |
Наименование прибора |
Шифр |
Тип регулирую- щего (сигнализ.) устройства |
Наименование первичного преобразо- вателя (датчика) |
| 1. | Потенциометр показывающий для измерения температуры и др. неэлектрических величин, преобразованных в сигнал напряжения постоянного тока | КП140М-101 (КП140М-001-ОМ4) | Трехпозиционное | Термоэлектрический преобразователь (кроме ТПР) |
| 2. | КП140М-102 (КП140М-002-ОМ4) | |||
| 3. | КП140М-104 (КП140М-004-ОМ4) |
Датчик напряжения постоянного тока 0-10, 0-100 mV; термоэлектрический преобразователь ТПР |
||
| 4. | КП140М-105 (КП140М-005-ОМ4) | |||
| 5. | КП140М-107 (КП140М-007-ОМ4) | Датчик напряжения постоянного тока 0-1, 0-10 V | ||
| 6. | КП140М-108 (КП140М-008-ОМ4) | |||
| 7. | КП140М-109 (КП140М-009-ОМ4) | Датчик постоянного тока 0-5, 0-20, 4-20 mА |
Номинальные статические характеристики преобразования и пределы измерений приборов типа КП140М
|
№ п/п |
Тип первичного или промежуточного преобразователя |
Условное обозначение номинальных статических характеристик преобразования |
Пределы измерений | |
| нижний | верхний | |||
| 1. | ТХК | XK(L) | -50 | 50°С |
| -50 | 100°С | |||
| -50 | 150°С | |||
| -50 | 200°С | |||
| 0 | 100°С | |||
| 0 | 150°С | |||
| 0 | 200°С | |||
| 0 | 300°С | |||
| 0 | 400°С | |||
| 0 | 600°С | |||
| 200 | 600°С | |||
| 200 | 800°С | |||
| 2. | ТХА | ХА(К) | 0 | 400°С |
| 0 | 600°С | |||
| 0 | 800°С | |||
| 0 | 900°С | |||
| 0 | 1100°С | |||
| 0 | 1300°С | |||
| 200 | 600°С | |||
| 200 | 1200°С | |||
| 400 | 900°С | |||
| 600 | 1100°С | |||
| 700 | 1300°С | |||
| 3. | ТПП | ПП(S) | 0 | 1300°С |
| 0 | 1600°С | |||
| 500 | 1300°С | |||
| 4. | ТПР | ПР(В) | 300 | 1000°С |
| 300 | 1600°С | |||
| 1000 | 1600°С | |||
| 1000 | 1800°С | |||
| 5. | Датчик напряжения постоянного тока | 0 | 10 mV | |
| 0 | 100 mV | |||
| 0 | 1V | |||
| 0 | 10V | |||
| 6. | Датчик постоянного тока | 0 | 5mA | |
| 0 | 20mA | |||
| 4 | 20mA | |||
Условия заказа приборов КП140М
При заказе необходимо указать:
1. Условное обозначение прибора.
2. Шифр прибора
3. Обозначение технических условий.
4. Условное обозначение номинальной статической характеристики преобразования термопреобразователя, пределы измерения.
5.* Обозначение измеряемой величины. Обозначение единицы входного сигнала и пределы его измерения.
* При отсутствии указания величины входного сигнала, приборы поставляются с входным сигналом 0-5 mА.
6. Напряжение питания.
7. Количество приборов.
8. Количество технических описаний ТО и инструкций по эксплуатации для партии приборов.
При заказе необходимо указать:
1. Условное обозначение прибора.
2. Шифр прибора
3. Обозначение технических условий.
4. Условное обозначение номинальной статической характеристики преобразования термопреобразователя, пределы измерения.
5.* Обозначение измеряемой величины. Обозначение единицы входного сигнала и пределы его измерения.
* При отсутствии указания величины входного сигнала, приборы поставляются с входным сигналом 0-5 mА.
6. Напряжение питания.
7. Количество приборов.
8. Количество технических описаний ТО и инструкций по эксплуатации для партии приборов.
