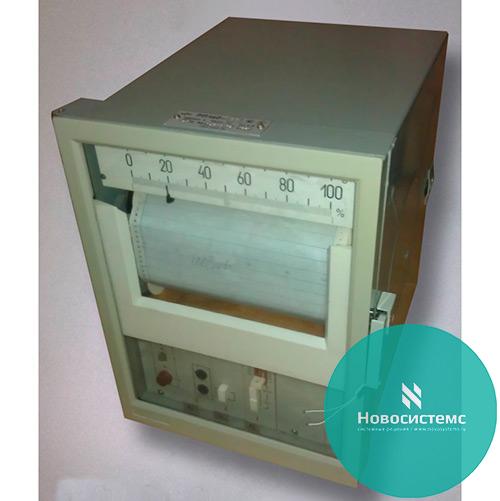

РП160-10-12-АД Прибор регистрирующий одноканальный

РП160-10-12-АД Прибор регистрирующий одноканальный
Производитель
Гарантия
12 месяцев
(если иной срок не предусмотрен производителем)
Требуется уточнить цену
В корзину
Купить в один клик
Заказать поверку/калибровку
Задать вопрос
  • Информация о товаре
  • Технические характеристики
  • Комплект поставки
  • Аналоги
  • Оплата и доставка

Описание:

РП160-10-12-АД прибор регистрирующий одноканальный предназначен для измерения, сигнализации, регулирования и регистрации неэлектрических величин, преобразованных в электрические сигналы напряжения и силы постоянного тока или в активное сопротивление.

Приборы обеспечивают сигнализацию отклонения значения всех измеряемых параметров от общего заданного (общая задача и общий выход).

Сфера применения: эксплуатация на АЭС и в зонах с повышенной сейсмичностью.

Технические характеристики РП160-10-12-АД:

  • Длина шкалы и ширина поля регистрации - 160 мм.
  • Быстродействие, одно из ряда - 2,5 с; 5 с; 10 с; 15 с.
  • Скорость продвижения диаграммной ленты - 60 мм/ч; 240 мм/ч.

Вид входного сигнала:

  • - ЭДС термоэлектрических преобразователей типа ТХА, ТХК без компенсации холодных концов;
  • - разность ЭДС термоэлектрических преобразователей типа ТХК при измерении разности температур.

Основная погрешность прибора от нормирующего значения:

  • - по показаниям и сигнализации, кроме РП160-10-12-АД, измеряющих разности температур - не более ±0,5%;
  • - по регистрации, кроме приборов, измеряющих разность температур с помощью преобразователей термоэлектрических ТХК - ±1%;
  • - по показаниям, сигнализации и регистрации для приборов, измеряющих разность температур с помощью преобразователей термоэлектрических ТХК - ±1,5%.

Вариация показаний РП160-10-12-АД и сигнализации не превышает половины и целого значения предела допускаемой основной погрешности по показаниям и сигнализации соответственно.

Отклонение средней скорости от номинального значения - не более ±0,5%.

Входное сопротивление:

  • - при входных сигналах напряжения постоянного тока - не менее 300 кОм;
  • - при входных сигналах силы постоянного тока - не более 20 кОм.
  •
  • Габаритные размеры РП160-10-12-АД - 240×320×375 мм.
  • Масса прибора - не более 14,5 кг.

По защищенности от воздействия внешней среды приборы имеют следующие характеристики:

  • - устойчивость к воздействию вибрационных нагрузок с ускорением до 5 м/с2 в диапазоне частот - от 6 до 60 Гц;
  • - сохраняют свои характеристики после сейсмических воздействий интенсивностью до 8 баллов при высоте установки - до 40 м.
  • - прибор сохраняет работоспособность при снижении напряжения питания до 187 В на время - 0,1 с и при его полном пропадании на - 0,02 с.

Условия эксплуатации РП160-10-12-АД:

  • Температура окружающего воздуха - от +5° С до +50° С.
  • Относительная влажность воздуха при +25° С - 80%.
  • Напряжение питающей сети - от 187 В до 242 В.
  • Частота - от 47,5 Гц до 51 Гц.
  • Потребляемая мощность - не более 20 В·А.
