Описание:

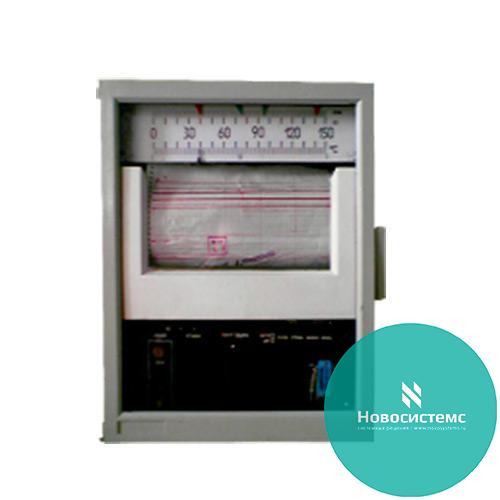

РП160М-78 прибор регистрирующий многоканальный предназначен для измерения и регистрации напряжения постоянного тока, а также неэлектрических величин (температура, давление, уровень, расход и т.п.), преобразованных в электрические сигналы напряжения и силы постоянного тока или в активное сопротивление.
Сфера применения: автоматизация технологических процессов во всех отраслях промышленности.
Технические характеристики РП160М-78:
- Тип входного преобразователя - ТСП, ТСМ.
- Назначение РП160М-78 - измерение и регистрация температуры и напряжения постоянного тока.
- Единицы измерения входного сигнала - Вт.
- Длина шкалы и ширина поля регистрации - 160 мм.
- Основная погрешность прибора:
- - по показаниям, преобразованию, интегрированию и сигнализации - не более ±0,5%;
- - по регистрации - не более ±1%;
- - реостатного устройства для работы с программным регулирующим устройством - ±0,5%.
- Длина шкалы и ширина поля регистрации - 160 мм.
- Быстродействие прибора, один из ряда - 2,5 с; 5 с; 10 с; 15 с.
- Период регистрации, один из ряда - 3 с; 6 с; 24 с; 48 с.
- Номинальные средние скорости перемещения диаграммной ленты - 20 мм/ч; 40 мм/ч; 60 мм/ч; 240 мм/ч; 600 мм/ч; 1200 мм/ч; 2400 мм/ч.
- Количество каналов измерения - до 12.
- Вариация показаний РП160М-78 не превышает половины абсолютного значения допускаемой основной погрешности.
- Сигнализация - есть.
- Взрывозащита - есть.
- Габаритные размеры - 255×320×327 мм.
- Масса РП160М-78 - не более 14,5 кг.
Многоканальные приборы с сигнализацией имеют экономичный режим работы «ТАЙМЕР», при котором регистрация осуществляется только при выходе параметра сигнализации.
При этом на диаграммную ленту наносятся отпечатки условного времени выхода параметра «за норму» и его возвращение «в норму».
Приборы обеспечивают сигнализацию отклонения значения всех измеряемых параметров от общего заданного (общая задача и общий выход).
Условия эксплуатации РП160М-78:
- Температура окружающего воздуха - от +5° С до +50° С.
- Относительная влажность воздуха при +25° С - 80%.
- Напряжение питающей сети - от 187 В до 242 В.
- Частота - от 47,5 Гц до 51 Гц.
- Потребляемая мощность - не более 35 В·А.
