Описание:

Серия ENA-С

  • Модели до 4,5 и до 8 ГГц, 2 или 4 портовые блоки измерения S параметров, дополнительно могут оснащаться втулками смещения. Опции анализа со смещением частоты и анализа во временной области.
  • Отличия новой серии ENA-C от серии ENA-L и ENA:
  • Расширение частотного диапазона до 9кГц
  • Встроенные втулки смещения (опция)
  • Доп. порт для DC измерений, розетка для питания пробников, выход сигнала триггера
  • Улучшение параметров
  • Динамический диапазон, зашумлённость трассы, скорость
  • Диапазон свипирования Рвых
  • Сенсорный экран как стандартная функция
  • Встроенная справочная система, открытая ОС (Windows XP)
  • ENA-C не комплектуется Зх портовым блоком измерения S-параметров и дисководом

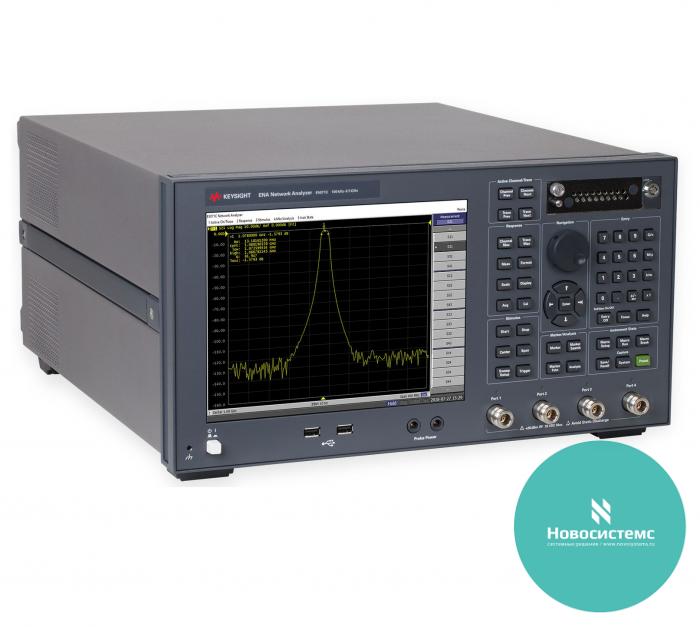

ВЧ-анализатор цепей E5071C

Новое решение сочетает расширенный частотный диапазон, начинающийся с 9 кГц, с самой высокой производительностью и скоростью в своем классе. Agilent Technologies выпустил новую версию ВЧ-анализатора цепей ENA, провозгласив тем самым возникновение нового отраслевого стандарта в анализе ВЧ-цепей. Обладая расширенным частотным диапазоном и самой высокой производительностью и скоростью в своем классе, Agilent ENA-С является идеальным решением для производителей и разработчиков ВЧ-компонентов и цепей в диапазоне от 9 кГц до 8,5 ГГц.

E5071C ENA - это высокопроизводительный анализатор цепей с двумя или четырьмя портами, который значительно снижает затраты на измерительное оборудование, т.к. покрывает широкий частотный диапазон одним единственным прибором. ENA обеспечивает исключительную производительность и лучший на рынке динамический диапазон (123 дБ), зашумленность трассы (0,004 дБ (СКЗ) при 70 кГц полосе пропускания ПЧ), а также высокую скорость измерений (39 мс при 1601 точках при действующей двухпортовой калибровке). Это позволяет использовать ENA-С в широком спектре измерений компонентов и цепей, включая приложения, связанные с ЭМС, а также автомобильной электроникой, беспроводными телекоммуникациями, аэрокосмической и оборонной отраслями, а также образовательные и медицинские цели применения.

Анализатор цепей E5071C ENA-С – это продукт, пришедший на смену прибору, ставшему де-факто, стандартом в отрасли – анализатору цепей 8753. Переход со старого прибора на новый для тех, кто запланирует это сделать, будет максимально комфортным, благодаря новым методикам калибровки. Еще одной важной особенностью нового прибора является расширенный до 6 ГГц динамический диапазон для улучшения качества анализа продуктов, связанных с беспроводными телекоммуникациями, такими как WLAN и WiMAX.

Еще одной новой функцией Agilent's E5071C ENA стала 500 кГц полоса пропускания ПЧ для более быстрого свипирования. Встроенная функция синхронизации позволяет синхронизировать новый ENA с другими приборами, такими как цифровые мультиметры или источники питания, что позволяет ускорить тестирование усилителей. Прибор работает, используя операционную систему Windows XP Professional, а встроенный язык программирования Visual Basic for Applications облегчает автоматизацию измерений.

Прибор ENA-С – это высокопроизводительное решение, требующееся для быстрого и точного анализа ВЧ-компонентов и цепей от 9 кГц до 8,5 ГГц.

Технические характеристики

Параметры Значения
Диапазон частот испытаний

от 9 кГц до 4,5 ГГц 1 от 100 кГц до 4,5 ГГц 2

от 9 кГц до 8,5 ГГц 1

от 100 кГц до 8,5 ГГц 2

Максимальная мощность на выходе измерительного порта

от −50 до 10 дБм

(диапазон свипирования по мощности 65 дБ)

Измерительный блок Измерительный блок Sпараметров
Число измерительных портов 2 4
Измеряемые параметры

S11 − S22

S11 − S44

Измеряемые параметры с балансным преобразованием S параметры смешанного режима, разбаланс амплитуды/фазы, абс. значения, напряжения постянного тока (вспомогательные порты AUX)
Полоса ПЧ от 10 Гц до 500 кГц (шаг 1; 1,5; 2; 3; 4; 5; 7)
Число точек от 2 до 20001 3
Режимы отображения каналов/графиков 1/4, 2/4, 4/16, 9/9, 12/6, 16/4, 16/16, 24/12, 36/9
Динамический диапазон системы при полосе ПЧ =10 Гц

97 дБ (от 9 до 300 кГц)

107 дБ (от 300 кГц до 10 МГц)

123 дБ (от 10 МГц до 6 ГГц)

117 дБ (от 6 до 8,5 ГГц)

Зашумленность графиков (по амплитуде)

0,004 дБ СКЗ(от 9 до 30 кГц при полосе ПЧ = 3 кГц)

0,003 дБ СКЗ(от 30 кГц до 10 МГц при полосе ПЧ = 3 кГц)

0,004 дБ СКЗ(от 10 МГц до 4,38 ГГц при полосе ПЧ = 70 кГц)

0,006 дБ СКЗ(от 4,38 до 8,5 ГГц при полосе ПЧ = 70 кГц)

Время цикла4

39 мс (полная 2портовая калибровка)

1601 точка, старт 1 ГГц, стоп 1,2 ГГц

Нестабильность амплитуды

±0,005 dB/°С (от 9 кГц до 3 ГГц)

±0,010 dB/°С (от 3 до 6 ГГц)

±0,040 dB/°С (от 6 до 8,5 ГГц)

Макс. допустимый уровень +26 дБм или ±35 В постоянного тока























































  1. Диапазон частот, начинающийся с 9 кГц, доступен только в моделях без тройников смещения.
  2. Для моделей с тройниками смещения диапазон частот начинается со 100 кГц.
  3. Измерение 20001 точек доступно только в режиме 1 канал/4 графика. В других режимах макс. число точек равно 1601.
  4. Тип. значения.
