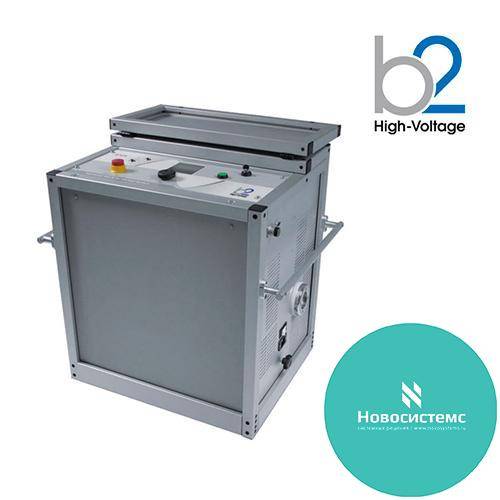

HVA54/80 Высоковольтная СНЧ установка для испытаний СПЭ кабеля 20кВ, 54 кВ

HVA54/80 Высоковольтная СНЧ установка для испытаний СПЭ кабеля 20кВ, 54 кВ
Производитель
Гарантия
12 месяцев
(если иной срок не предусмотрен производителем)
Требуется уточнить цену
В корзину
Купить в один клик
Заказать поверку/калибровку
Задать вопрос
  • Информация о товаре
  • Технические характеристики
  • Комплект поставки
  • Аналоги
  • Оплата и доставка

Описание:

Высоковольтная установка HVA54/80 для испытания ПРОТЯЖЕННОГО кабеля на 6, 10, 15 или 20кВ переменным напряжением сверхнизкой частоты (СНЧ)

  • Максимальная выходная нагрузкадо 10 мкФ * (испытание кабеля длиной до 30км)
  • Испытательная установка HVA54/80 используется для испытания протяженных высоковольтных кабелей? класса напряжения до 20кВ) с изоляцией из сшитого полиэтилена.
  • Максимальная емкость 2мкФ при частоте 0.1 Гц @ 38kВ действ.


СИНУС 0-54 кВ СНЧ AC (Пиковое), 38кВ действ варьируемая частота 0,02 до 0.1 Гц
ПРЯМОУГОЛЬНИК 0-54 кВ СНЧ AC ,варьируемая частота 0,02 до 0.1 Гц
0-80 кВ DC (постоянное, обоих полярностей)



  • Полностью автоматический процесс испытания
  • Цифровое измерение действующего значения тока утечки и напряжения
  •  Автоматическое измерение сопротивления и емкости
  • Функция осциллографа и определение пробоя
  • Функция дожига
  • Оптимизация частоты тестирования
  • Поставляется в комплекте с программным обеспечением
  • Интерфейс RS-232 , память хранения результата
  • Питание 110-230 В,  50/60 Гц  (3.0 кВА)
  • В комплекте набор тестовых проводов длиной 7,5м
  • Размеры 650x445х610 мм / Вес 127 кг.

Абсолютно синусоидальный сигнал на выходе установки в независимости от нагрузки

УСТАНОВКА ИМЕЕТ ДОП. ФУНКЦИИ, ВХОДЯЩИЕ В СТАНДАРТНЫЙ КОМПЛЕКТ ПРИ НЕИЗМЕННОСТИ ЦЕНЫ :

Меню установки на русском языке



  1. Автоматический индикатор наличия внешнего напряжения до 12кВ
  2. Функция испытания вакуумных камер выключателей
  3. Испытание защитной оболочки кабеля
  4. Поиск точного места повреждения оболочки кабеля на местности методом пошаговых напряжений

При испытаниях кабелей установка HVA может применяться как на кабелях из сшитого полиэтилена так и с бумажно-маслянной изоляцией.  В дополнение установка HVA может использоваться для испытаний как основной изоляции кабеля так и изоляции его оболочки.

Установки серии  HVA54/80 предназначены для полевых испытаний очень протяженных силовых кабелей с полиэтиленовой и бумажно-масляной изоляцией, мощных трансформаторов, электродвигателей и других объектов с большой емкостью. Диапазон выходных напряжений – от 0 до 54кВ для переменного напряжения и от 0 до 80кВ для постоянного. Использование переменного напряжения промышленной частоты в данных условиях невозможно ввиду очень большой потребной мощности испытательного трансформатора, а постоянное напряжение вызывает в твердой изоляции появление остаточных зарядов, приводящих к ее деградации.

На выходе установки может быть получено три разных вида плавно  регулируемого по амплитуде напряжения:  постоянное любой полярности или переменное напряжение сверхнизкой частоты VLF с синусоидальным или прямоугольным выходным сигналом.

Процесс испытания в зависимости от производственных условий может выполняться в ручном или автоматическом режимах. Данная функция позволяет очень гибко использовать установку для любых испытаний, где требуется высокое переменное или постоянное напряжение. Более того, система позволяет снижать частоту выходного напряжения, что позволяет испытывать более протяженные кабели.
Установка может также использоваться в режиме удержания тока пробоя, для дальнейшего применения средств прожига и определения места повреждения. Современная система контроля и управления позволяет пользователю задавать необходимые пороги срабатывания защиты и условия испытания. В случае пробоя испытуемой изоляции отображается величина действующего значения пробивного напряжения. Если активирован режим удержания тока пробоя (создание условий для определения места повреждения), сопротивление изоляции в месте пробоя может быть значительно снижено, что позволит в дальнейшем ускорить определение места повреждения.

ПРЕИМУЩЕСТВА УСТАНОВКИ
  • ВСЕ В ОДНОМ : Высоковольтное испытание СНЧ (0.1Гц), Постоянным напряжением DC (±), начальный прожиг изоляции и тестирование оболочки кабеля.

  • Испытания вакуумных камер высоковольтных выключателей

  • Идеальный,  полностью синусоидальный выходной высоковольтный сигнал во всем диапазоне, нагрузок, позволяет избежатьформирования остаточных объемных зарядов в кабелях с ПЭ, ПВХ, а также с бумажно-масляной изоляцией  и избежать ненужной дополнительной нагрузки на кабельную изоляцию.

  • Большой ЖК дисплей с подсветкой - на дисплее прибора отображается осциллограмма формы выходного напряжения а также все значения параметров испытания – напряжение, ток, емкость, сопротивление, время. русифицированное меню прибора.

  • Моноблочная, ударопрочная конструкция прибора.

  • Огромный потенциал тестирования по емкости (до 10мкФ), что соответствует 33км  одной фазы высоковольтного кабеля. Макс выходной ток - до65мА.

  • Встроенная автоматическая система выбора оптимальной тестовой частоты прибора (СНЧ) в зависимости от величины емкости нагрузки

  • В установке не используются никакие подвижные механические части или масло для генерации или изоляции высокого напряжения. Этим достигается минимизация обслуживания установки и как следствие существенное увеличение срока ее службы.

  • Защита от короткого замыкания в случае пробоя изоляции

  • В качестве дополнительных методов диагностики состояния кабелей с СПЭ изоляцией  предлагаются различные методы неразрушающего контроля:
    измерение частичных разрядов;  (Модуль PD60-2)
    измерение тангенса дельта на частоте 0,1 Гц; (Модуль TD60)
    емкость и тангенс дельта, измеренные в диапазоне частот от 0,1 до 0,02 Гц (диэлектрическая спектроскопия).
    Преобразование испытательной установки в систему диагностики кабеля осуществляется путем добавления к установке HVA модулей измерения тангенса дельта на частоте 0,1 Гц (TD) и измерения частичных разрядов (PD)

Спецификация

Входное напряжение питания 230 В 50/60 Гц (3.0кВА)

Выходное напряжение

  • Переменное Синусоидальное: 0-54 кВ пиковое, симметричное, 38кВ действ
  • переменное, Прямоугольник, 0-54кВ
  • Постоянное ±: 0-80 kВ
  • Погрешность ±1%
  • Выходной ток 0-65 мA (Разрешение 1мкA)
  • Погрешность ±1%
  • Диапазон сопротивления 0.1 MΩ...5 ГΩ

Частота выходного сигнала

  • 0.02….0.1 Гц с шагом 0.01Гц (предустановка  0.1Гц)

Выходная нагрузка

  • 2.0 мкФ @ 0.1 Гц @ 38kВ действующее (Примерно 15 км 20кВ кабель)*
  • 4.0 мкФ @ 0.1 Гц @ 20kВ действующее (Примерно 30 км 6 или 10кВ кабель)*
  • 10.0 мкФ @ 0.02 Гц @ 38kВ действующее (Примерно 50 км кабель)*

Режимыработы

  • Высоковольтный СНЧ (супер низкая частота VLF). Симметричный, независимый от нагрузки на всем диапазоне
  • Постоянное напряжение (обоих полярностей)
  • Режим дожига / пробоя
  • Испытание защитной оболочки кабеля. Поиск места повреждения.
  • Память 50 ячеек памяти, энергонезависимая
  • Измерительный блок : Напряжение и Ток (Действующие значения и / или пиковые)
  • Емкость, Сопротивление, время, напряжение пробоя
  • Цикл тестирующий Продолжительный
  • Высоковольтные кабели 7.5м с зажимами на конце (кабели другой длины могут быть поставлены по запросу)
  • Компьютерный интерфейс RS232 кабель (ПО прилагается)
  • Размеры 650x445x610мм
  • Вес 127кг


ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ УСТАНОВКИ ( входят в стандартный комплект поставки)

1) Испытание защитной оболочки кабеля:
В режиме «Испытания» к прибору присоединен только экран испытуемого кабеля (он должен быть раземлен с обеих сторон). На экран подается испытательное напряжение до 5 кВ и измеряется ток утечки. Единых норм величины тока утечки в России нет, (по разным данным его величина допускается от 0.2 до 1 μА) но, если утечка существенна, значит, оболочка повреждена и нужно переходить к режиму предварительного определения места повреждения.

2) Точное определение места повреждения на местности:
При протекании тока через повреждение оболочки ток на поверхности земли меняет знак относительно направления линии кабеля

При протекании тока через повреждение оболочки ток на поверхности земли меняет знак относительно направления линии кабеля. При работе шаговым методом измерительный блок используется в качестве источника импульсов, а непосредственно для обнаружения места повреждения используются два электрода и переносной индикаторный прибор поиска. Оператор перемещает электроды по трассе кабеля, а отклонение стрелки прибора поиска показывает направление к месту повреждения. При приближении к месту повреждения напряжение на грунте растет, а после попадания места повреждения в створ электродов начинает уменьшаться. Последовательно измеряя напряжения на грунте и сближая электроды, мы выходим на точку смены знака отклонения стрелки. Это и есть место повреждения.

3) Тестер вакуумных камер выключателей
Данный режим используется для определения возможности вакуумной камеры выключателя противостоять пробою.
