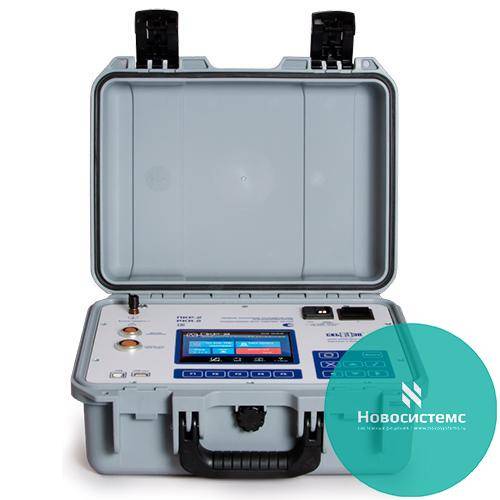

ПКР-2M ПРИБОР КОНТРОЛЯ УСТРОЙСТВ РПН ТРАНСФОРМАТОРОВ БЕЗРАЗБОРНЫМ МЕТОДОМ

Производитель

РОССИЯ и СНГ

Гарантия

12 месяцев
(если иной срок не предусмотрен производителем)

Требуется уточнить цену

В корзину

Купить в один клик

Заказать поверку/калибровку

Задать вопрос

Информация о товаре
Технические характеристики
Комплект поставки
Аналоги
Оплата и доставка

Описание:

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Прибор ПКР-2М предназначен для безразборной проверки (метод DRM) технического состояния устройств регулирования под напряжением (далее – РПН) всех типов, как резисторных так и реакторных устройств, как в составе силового трансформатора, так и вне его.

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ:

1. Снятие круговых диаграмм РПН реакторного типа;
2. Снятие круговых диаграмм РПН резисторного типа;
3. Снятие осциллограммы переключения контактора резисторных устройств РПН;
4. Построение таблицы количества оборотов вала привода в моменты переключения контактов контактора, избирателя и предизбирателя;
5. Проверка устройств РПН в статическом режиме: в замедленном темпе при вращении вала привода рукояткой с одновременным отображением на дисплее моментов замыкания/размыкания контактов в градусах и величин напряжений и токов на них.

Перечисленные характеристики снимаются одновременно по трем фазам для устройств РПН, расположенных в «нейтрали» обмоток, соединенных по схеме «звезда». Характеристики снимаются пофазно для устройств РПН, расположенных в «линии» обмоток, соединенных по схеме «звезда» или «треугольник».

БЕЗРАЗБОРНАЯ ДИАГНОСТИКА УСТРОЙСТВ РПН (МЕТОД DRM)

Безразборная диагностика устройств РПН позволяет проводить экспресс-диагностику состояния РПН трансформатора при любых погодных условиях. Метод DRM дает дополнительную информацию о дефектах в устройстве РПН, а анализ полученных графиков позволяет ни только отбраковывать по критерию исправен/неисправен, но и зачастую указывать характер дефекта, что позволяет исключить ненужные вскрытия исправных устройств РПН.

Например, для устройств типа РС, РНОА и др. можно определить правильность работы главных и дугогасительных контактов контактора, их состояние (подгоревший или нет контакт), целостность токоограничивающих резисторов. Для устройств типа РНТА – 35/320 и в аналогичных устройствах, в которых контактор и избиратель заменены переключателем тонкого регулирования, можно проверить главный и дугогасительные контакты, токоограничивающий резистор, а также состояние поверхности всех неподвижных контактов переключателя, через которые перемещаются подвижные контакты.

Рекомендация к применению:

"Рекомендуем проводить безразборную диагностику устройства РПН при каждом срабатывании газового реле, т.е. при срабатывании релейной защиты".

ИСПОЛЬЗОВАНИЕ МЕТОДА DRM НЕ ТРЕБУЕТ:

1. Вскрытие бака или люка исправного/неисправного устройства РПН и слива масла;

Например, для проведения диагностики и снятия круговой диаграммы устройств РПН типа РНТА и РНОА требуется полный слив масла и вскрытие люка для присоединения отводов трансформатора к неподвижным контактам устройства РПН, но благодаря безразборной диагностики РПН в этом нет необходимости. Во время проведения диагностики измерительный кабель прибора ПКР-2М присоединяется к вводам трансформатора.

2. Дополнительных денежных средств и трудозатрат на проведение диагностики устройств РПН;

3. Подключение дополнительных элементов или знание сопротивлений токоограничивающих резисторов проверяемого устройства, т.к. все подстройки к конкретному устройству РПН выполняются в приборе автоматически.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ ПРИБОРА:

Круговая диаграмма и осциллограмма переключения контактора снимаются одновременно за одно переключение с отвода на отвод.
Для снятия круговых диаграмм прибор комплектуется датчиком угловых перемещений высокой точности. Специальная фиксация которого существенно уменьшает погрешность измерения угла поворота из-за возможного эксцентриситета вала, осей и втулок.
Для представления информации в графическом или табличном виде прибор оборудован большим цветным графическим дисплеем, обеспечивающим хорошую читаемость и обработку графиков
Управление прибором осуществляется как при помощи пленочной клавиатуры кнопок передней панели, так и при помощи виртуальных кнопок сенсорного экрана дисплея, что позволяет значительно ускорить управление, особенно при вводе текстовой информации посредством алфавитно-цифровой клавиатуры на экране.
Встроенный аккумулятор позволяет эксплуатировать прибор в течении всего рабочего дня без подзарядки (от 2-х до 30 часов работы в зависимости от режима) на обширной территории подстанции или цеха, что избавляет от хлопот с кабелем питания, удлинителем сетевой розетки и заземлением;
В приборе реализована защита от превышения допустимого диапазона эксплуатации прибора, что реализует автоматическую остановку измерения при превышении до +60°С (при превышении до +65°С прибор выключается).

СЕРВИСНЫЕ ФУНКЦИИ:

Возможность управления прибором при помощи персонального компьютера (ПК) позволяет снимать диаграммы, находясь, например, с ноутбуком в салоне автомобиля (данная особенность имеет особую роль в зимнее время). Кроме того, программное обеспечение для ПК позволяет обрабатывать цифровые и графические данные, а также оформлять отчет по результатам проверки.
Встроенная энергонезависимая память прибора позволяет сохранять результаты измерений, а также существует возможность передачи данных на внешний Flash-накопитель или в компьютер.
Регулировка подсветки дисплея.
Непрерывный отсчет календарной даты и времени.

Характеристика	Значение
Максимальное время регистрации, мин	20
Максимальная погрешность измерения времени при регистрации, с	tрегист10-4 ± 10010-6
Частота дискретизации измерения сопротивления на канал, кГц	10 ± 0,1
Разрешающая способность измерения временных интервалов, мс	± 0,1
Постоянная времени фильтра каналов измерения тока и напряжения, мс	0,03…0,04
Диапазон измерений угловых перемещений датчиком, град	0,36 ÷ 360
Абсолютная погрешность измерения угловых перемещений,град	± 0,54
Амплитуда выходного напряжения каналов, В	17 ± 10%
Амплитуда выходного тока каналов, мА	80 ±10%
Форма выходного сигнала	прямоуг.
Основная относительная погрешность измерения среднего напряжения каналов, %	± 5
Основная относительная погрешность измерения среднего тока каналов, %	± 5
Частота выходного напряжения, Гц	2500 (±1%)
Постоянное выходное напряжение измерительных каналов, В	0 ÷ 20 (±10%)
Постоянный выходной ток измерительных каналов, А	0 ÷ 4 (±10%)
Основная относительная погрешность измерения напряжения постоянного тока, %	± 2
Основная относительная погрешность измерения постоянного тока, %	± 2
Количество каналов связи с компьютером, шт	USB 2.0 типа B USB host 2.0 типа А
Потребляемая мощность в режиме ожидания пуска не более, Вт	15
Потребляемая мощность в режиме измерений не более, Вт	150
Время работы от встроенного аккумулятора в смешанном режиме (работа/ожидание), час	от 2 до 16
Габаритные размеры корпуса прибора, мм	360х290х165
Масса измерительного блока прибора не более, кг	7,5
Масса комплекта датчиков, приспособлений и кабелей не более, кг	7
Диапазон температуры окружающего воздуха при эксплуатации прибора , °С	от -20 до +40
Диапазон температур окружающего воздуха в режиме заряда встроенных аккумуляторов прибора , °С	от 0 до +40
Относительная влажность воздуха, %	от 30 до 80
