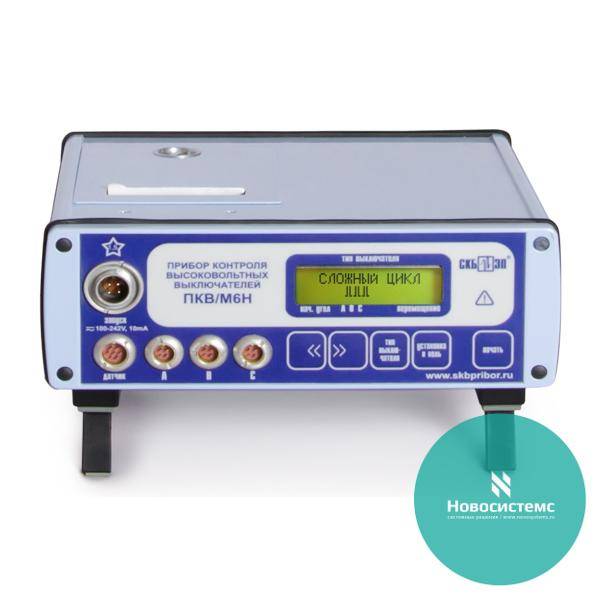

ПКВ/М6Н прибор контроля высоковольтных выключателей
+7 (495) 647-79-79

МЕНЮ

Поиск

каталог

ПКВ/М6Н прибор контроля высоковольтных выключателей

ПКВ/М6Н прибор контроля высоковольтных выключателей
Производитель
Гарантия
12 месяцев
(если иной срок не предусмотрен производителем)
Требуется уточнить цену
В корзину
Купить в один клик
Заказать поверку/калибровку
Задать вопрос
  • Информация о товаре
  • Технические характеристики
  • Комплект поставки
  • Аналоги
  • Оплата и доставка
Описание:

Назначение ПКВ/М6:
Прибор ПКВ/М6 предназначен для безразборного контроля масляных, вакуумных и элегазовых выключателей всех типов и классов напряжений, имеющих от одного до трех разрывов на полюс.
Достоинства прибора ПКВ/М6Н:
Временные характеристики контролируются либо одновременно по всем трем полюсам, имеющим по одному разрыву, либо поочередно по каждому полюсу, но с тремя разрывами на полюс. Характеристики хода и скоростные характеристики контролируются с помощью датчиков углового (ДП21) или линейного (ДП12) перемещений, закрепляемых, соответственно, на валу или держателе траверсы выключателя.
Измеряются следующие характеристики:
  1. Временные (собственное время включения/отключения каждого полюса, полное время движения траверсы, разновременность срабатывания между полюсами, время дребезга контактов). Погрешность измерения времени ±0,1мс;
  2. Скоростные (скорость в момент включения/отключения, максимальная скорость) в диапазоне 0,002 - 20 м/с для масляных и элегазовых выключателей. Максимальная погрешность измерения скорости не превышает 4%;
  3. Характеристики хода (полный ход, ход до моментов включения/отключения, вжим, разновременность срабатывания по ходу, ход дребезга контактов, отскок, перелет) в диапазоне 0 - 900 мм с разрешением 0,5 мм для масляных и элегазовых выключателей.
Для вакуумных выключателей, в соответствии с инструкциями заводов-изготовителей, в процессе эксплуатации требуется проводить контроль только временных характеристик. Но в ответственных случаях контроль скоростных характеристик так же желателен. Поэтому по дополнительному соглашению прибор может комплектоваться датчиком перемещений ДП31 для измерения хода до 30 мм с разрешением 0,05 мм и измерения скорости до 2,5 м/с.
Временные характеристики контролируются как в простых операциях "О" и "В", так и в сложных циклах. Для облегчения управления выключателем в сложных циклах разработан и выпускается специальный пульт управления ПУВ-10. ПКВ/М6 автоматически распознает вид сложного цикла и измеряет характеристики как цикла в целом, так и составляющих его простых операций. Кроме того, в сложных циклах прибор определяет длительность командных импульсов, что позволяет проверять правильность работы блокировочных контактов выключателя. На рис.1 показан способ подсоединения прибора и пульта к масляному выключателю при контроле в простых операциях. Для осуществления контроля в сложных циклах достаточно отсоединить от прибора кабель датчика перемещения и задать на пульте нужный цикл.

Особенностью ПКВ/М6Н является наличие встроенного термопринтера, существенно упрощающего обращение с прибором и повышающего оперативность контроля. Методика контроля состоит в следующем:
  1. Закрепить на выключателе датчик перемещения.
  2. Присоединить кабель датчика, три кабеля полюсов и кабель запуска.
  3. Включить питание прибора.
  4. Через 10 с (после того как прибор автоматически проведет самоконтроль, а принтер распечатает дату и время) произвести пуск выключателя.
  5. Через 5-6 с после пуска принтер прибора начнет печатать таблицу вышеуказанных характеристик (рис.2) и график зависимости скорости от хода (рис.3).
  1. График позволяет качественно оценить состояние выключателя и диагностировать неисправность некоторых его узлов. Дважды нажимая на кнопку "Печать", можно получить еще два графика: скорость в функции от времени и ход в функции от времени (рис.4 и 5). На графиках отображается так же процесс замыкания / размыкания контактов со всем дребезгом по трем полюсам.
В комплект прибора входит кейс для его переноски, укладочный ящик с датчиками перемещения, крепежными приспособлениями, кабелями и эксплуатационная документация. ПКВ/М6 допускает эксплуатацию при температуре от -20 до +50°С. Габариты прибора: 210x235x75мм, вес 2,5 кг. Вес укладочного ящика в полной комплектации 7 кг.
