Р5026М мост переменного тока
Производитель
Гарантия
12 месяцев
(если иной срок не предусмотрен производителем)
(если иной срок не предусмотрен производителем)
от 80 000 руб.
В корзину
Купить в один клик
Заказать поверку/калибровку
Задать вопрос
- Информация о товаре
- Технические характеристики
- Комплект поставки
- Аналоги
- Оплата и доставка
Назначение моста переменного тока Р-5026М:
Мост переменного тока Р5026М предназначен для измерений емкости и тангенса угла диэлектрических потерь по "прямой" (оба вывода измеряемого объекта изолированы от "земли") и "перевернутой" (один из выводов измеряемого объекта соединен с "землей") схемам измерений при частоте питающей сети 50Гц.

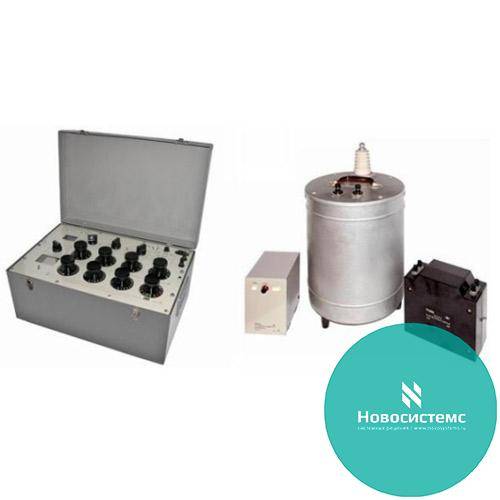

Мост Р-5026 состоит из следующих составных частей:
-
мост переменного тока Р5026М (основной блок);
-
конденсатор воздушный образцовый Р5023;
-
устройство защитного потенциала Ф5122.
Диапазоны измерений емкости (Сх), тангенса угла диэлектрических потерь (tg δx), пределы допускаемого значения основной погрешности при измерении емкости и тангенса угла диэлектрических потерь в зависимости от диапазона рабочих напряжений, состава, схемы измерений, а также диапазон рабочих температур указаны в в таблицах 1 и 2.
Технические характеристики моста переменного тока Р-5026М:
|
Диапазон измерений
|
Предел допускаемого значения основной погрешности измерений
|
Диапазон рабочих напряжений, кВ
|
Схема и состав измерений
|
Диапазон рабочих температур, oС
|
|||
|
Сх, пФ
|
tg δx
|
Сх, %
|
tg δx
|
||||
|
10-1000
|
1·10-4-0,1
|
±2,5/V
|
±((0,05·tg δx)/V + (10·10-4)/V))
|
2-5
|
"Прямая" Р5026М Р5023 Ф5122
|
10-35
|
|
|
±0,5
|
±((0,01·tg δx) + 2·10-4)
|
5-10
|
|||||
|
100-1,1·104
|
1·10-4-1,0
|
±1,2/V
|
±((0,015·tg δх)/V + (3·10-4)/V))
|
1-3
|
|||
|
±0,4
|
±((0,005·tg δх) + 1·10-4)
|
3-10
|
|||||
|
1,1·104-1,1·105
|
1,1·104-2·104
|
±1,2/V
|
±((0,015·tg δх)/V + (3·10-4)/V))
|
1-3
|
|||
|
±0,4
|
±((0,005·tg δх) + 1·10-4)
|
3-10
|
|||||
|
2,1·104-1,1·105
|
±1,2/V
|
±((0,015·tg δх)/V + (3·10-4)/V))
|
1-3
|
||||
|
±0,4
|
±((0,005·tg δх) + 1·10-4)
|
3-5
|
|||||
|
1,1·105-106
|
5·10-4-1,0
|
±3/V
|
±((0,075·tg δх)/V + (6·10-4)/V))
|
1-3
|
|||
|
±1
|
±((0,025·tg δх) + 2·10-4)
|
3-5
|
|||||
tg δх - значение измеренного тангенса угла диэлектрических потерь;
V - числовое значение рабочего напряжения в киловольтах.
Таблица 2
|
Диапазон измерений
|
Предел допускаемого значения основной погрешности измерений
|
Диапазон рабочих напряжений, кВ
|
Схема и состав измерений
|
Диапазон рабочих температур, oС
|
||
|
Сх, пФ
|
tg δx
|
Сх, %
|
tg δx
|
|||
|
100-1,1·104
|
5·10-3-1,0
|
±2
|
±(0,05·tg δх + 3·10-3)
|
1-10
|
"Прямая", "Перевернутая", Р5026М, Р5023
|
-10 -40
|
|
1,1·104-1,1·105
|
||||||
|
1,1·105-1·106
|
||||||
|
5,5·105 - 5·106
|
5·10-3-5,0
|
±5
|
±(0,1·tg δх + 5·10-3)
|
0,5-1
|
||
|
650 - 2·105
|
5·10-3-0,1
|
±2
|
±(0,05·tg δх + 2·10-3)
|
0,05-0,1
|
"Прямая", Р5026М
|
10 - 35
|
|
6500 - 2·106
|
5·10-3-1,0
|
|||||
|
2·106 - 5·107
|
||||||
|
5·107 - 5·108
|
±(0,05·tg δх + 5·10-3)
|
|||||
