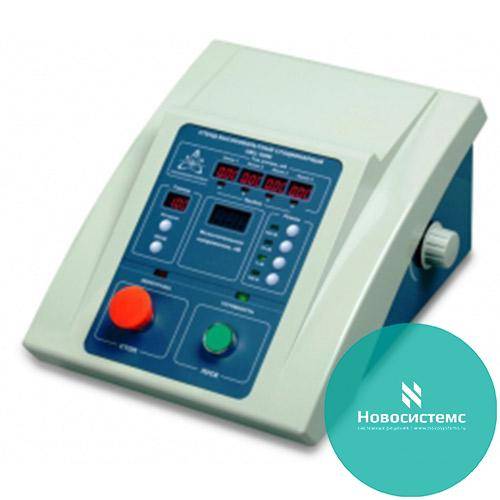

СВС-100 стенд испытательный

Производитель

РОССИЯ и СНГ

Гарантия

12 месяцев
(если иной срок не предусмотрен производителем)

552 063 руб.

В корзину

Купить в один клик

Заказать поверку/калибровку

Задать вопрос

Информация о товаре
Технические характеристики
Комплект поставки
Аналоги
Оплата и доставка

Описание:

Назначение стенда высоковольтного стационарного СВС-100:

Стенд высоковольтный стационарный СВС-100 предназначен для испытания изоляции защитных средств (изоляционные штанги, резиновые боты, перчатки, электроинструмент и т.п.) переменным высоким напряжением промышленной частоты, регулируемым в пределах 0-100кВ.

Стенд предназначен для эксплуатации внутри отапливаемых помещений.

Условия эксплуатации:

диапазон температур окружающего воздуха, °С — от 0 до +40;
относительная влажность воздуха при температуре 25°С — до 80 %;
атмосферное давление мм. рт. ст. — 650-800.

Обслуживание стенда производится одним оператором, имеющим допуск на проведение работ в цепях с напряжением свыше 1000 В. Оператор должен иметь третью или более высокую группу по технике безопасности при работе в электроустановках с напряжением свыше 1000 В.

Технические характеристики стенда высоковольтного стационарного СВС-100:

Питание — однофазная сеть переменного тока напряжением —220±20 В, частотой 50±2 Гц;
Потребляемая мощность, не более, ВА, — 2000;
Количество источников высокого переменного напряжения — 2;
Параметры источника приведены в табл. 1.

Таблица 1

Параметр	Тип источника БВИ-50(2шт.)
Наибольшее выходное напряжение, кВ	50
Наибольший выходной ток, мА	50
Габаритные размеры, мм	350х315х625
Масса, кг	35

Параметры испытательной ванны:

количество испытательных электродов — 4;
габаритные размеры, мм, — 800х280х630;
масса в сухом состоянии, кг, не более — 10.

Параметры киловольтметра:

пределы измерения напряжения переменного тока, кВ, — 0.1, 3, 15, 100;
приведенная относительная погрешность измерения, %, не более — 3.

Параметры измерителя переменного тока:

пределы измерения, мА, — 10;
приведенная относительная погрешность измерения, %, не более — 4;
площадь, занимаемая стендом (рекомендуемая), м2 — 4.

Масса оборудования, кг, не более, — 100.

Срок службы оборудования стенда — 10 лет.

Состав и комплектность:

Таблица2

Наименование	Количество
Стойка управления в сборе	1 шт
Блок высоковольтных испытаний БВИ-50-1 №42 (основной блок)	1 шт
Блок высоковольтных испытаний БВИ-50-2 №42 (для испытаний 100 кВ )	1 шт
Светильник сигнальный красный	1 шт
Выключатель блокировочный	1 шт
Ванна для испытаний изоляционных бот и перчаток в комплекте	1 шт
Комплект проводов и кабелей для проведения испытаний	1 шт
Стенд высоковольтный стационарный СВС-100 Руководство по эксплуатации.	1 шт
Стенд высоковольтный стационарный СВС-100 Паспорт.	1 шт

Устройство стенда:

Стенд состоит из двух блоков высоковольтных испытаний: БВИ-50-1 и БВИ-50-2 (А1 и А2), которые являются источником высокого переменного напряжения частотой 50 Гц (в диапазонах 0-3кВ, 0-15кВ, 0-100кВ) и стойки управления, в которой размещены блок управления и регулировочный автотрансформатор ЛАТР-1М, предназначенный для регулировки выходного напряжения блоков БВИ. В крайнем левом положении ЛАТРа смонтирован блокировочный выключатель, разрешающий включение стенда на минимальном напряжении.

Каждый блок БВИ-50 содержит высоковольтный трансформатор, короткозамыкатель, обеспечивающий замыкание выхода блока на землю в обесточенном состоянии. Выходное напряжение блока БВИ-50 измеряется по напряжению, подаваемому на первичную обмотку высоковольтного трансформатора.

При работе стенда в диапазонах испытательных напряжений 0-3кВ и 0-15кВ к блоку управления подключается блок БВИ-50-1. При работе стенда в диапазоне 0-100кВ к блоку управления подключаются оба блока высоковольтных испытаний — БВИ-50-1и БВИ-50-2.

Выход блока БВИ-50-1 может быть подключен к испытательной ванне, выполненной из нержавеющей стали. Ток утечки объектов испытаний снимается с 4-х выходных электродов и подается для индикации и измерения в блок управления.

Управление блоками БВИ-50 производится от блока управления, принципиальная схема которого приведена в приложении 1.

В состав блока управления входят следующие устройства:

узел таймера А3;
элементы для коммутации и сигнализации (пускатели, кнопки, переключатели, лампочки, звуковой сигнал, предназначенный для сигнализации о включении напряжения и т.п.).

Узел таймера А3 предназначен для сигнализации (при включенном таймере) об истечении времени выдержки напряжения на объекте испытаний.

Таймер выполнен на микросхемах DD1-DD3. Включение таймера производится кнопкой S4 «ВКЛ», индикация включенного состояния — светодиодом VH5, переключение времени выдержки — тумблером S5 «1мин.-5мин.».

Узел контроля состоит из выпрямителя (VD2, R3-R7), предназначенного для измерения выходного напряжения; выпрямителя VD4, для измерения выходного тока БВИ-50, и четырех идентичных узлов индикации пробоя. Выходы этих узлов нагружены на светодиоды VH1-VH4. Если ток утечки объекта испытаний, протекающий через шунты R18-R21, превысит заданный предел 7,5мА, выбираемый резисторами R8, R12, R15, R22, то загорится соответствующий светодиод.

Измерение выходного тока на ступенях 3 кВ и 100 кВ производится только в положении 1 переключателя S3 «ТОК УТЕЧКИ».

Переключателем S3 «ТОК УТЕЧКИ» можно выбрать соответствующий электрод для измерения тока в режиме 15 кВ с помощью узла измерения тока нагрузки(VD6, R10) (предел измерения — 10 мА).

Измерение выходного напряжения производится вольтметром автоматически при включении выбранной ступени. Пределы измерения — 0,1; 3; 15 и 100 кВ.

Размещение и монтаж:

Всё оборудование стенда должно быть установлено и смонтировано в соответствии с «Правилами техники безопасности при эксплуатации электроустановок свыше 1000В» и согласно схеме принципиальной (приложение 1).

Испытательное поле должно быть ограждено, а входная дверь должна быть оснащена электрической блокировкой. Над входом должен быть красный светильник, предупреждающий о наличии в стенде высокого напряжения.

Расстояние от блоков БВИ-50 до заземленных объектов должно быть не менее 1,0 м.

Все оборудование стенда должно быть надежно заземлено на контур заземления проводниками сечением не менее 2,5 мм2. Последовательное соединение заземлений — не допускается.

Стенд должен быть оборудован штангой для наложения заземления на высоковольтные цепи и углекислотным огнетушителем.

Испытательная ванна установлена на опорные изоляторы с рабочим напряжением не менее 15 кВ.

Стойка при необходимости может быть закреплена к полу.
