Описание:

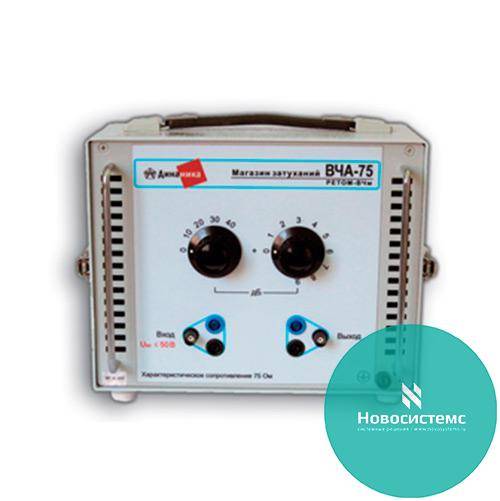

Магазин затуханий ВЧА-75 с характеристическим сопротивлением 75 W предназначен для:
- проверки двух полукомплектов ВЧ аппаратуры в условиях лаборатории через искусственную линию;
- определения запаса по затуханию действующего канала;
- определения затухания методом сравнения.
Область применения
При работах по наладке и эксплуатации ВЧ устройств РЗ и ПА часто необходимо определять запас по перекрываемому затуханию. Запас определяет то максимальное дополнительное затухание, которое можно ввести в ВЧ тракт, не нарушая работу канала.
Запас по перекрываемому затуханию ВЧ тракта определяется 3-мя способами:
- на базе использования магазина затуханий;
- сопоставлением значений напряжения от дальнего передатчика и напряжения порога насыщения (запирания) приемника поста (данные измерения имеют пониженную точность, так как здесь не учитывается расстройка передатчика/приёмника и влияние помех на измерение напряжения от дальнего передатчика;
- снятием амплитудных характеристик IПР = f (IВЫХ.Д.) (этот способ используется, в основном, когда необходимы измерения повышенной точности).
В комплект поставки магазина затуханий ВЧА-75 входит блок балластный ВЧЗ-3.
Технические характеристики магазина затуханий ВЧА-75 с балластным блоком ВЧЗ-3:
| Параметр | Значение |
|
Диапазон частот
|
0...1 МГц |
| Характеристическое сопротивление | 75 Ом |
|
Максимальное входное напряжение
|
50 В |
| Пределы установки коэффициента затухания | (0-40 дБ через 10 дБ) + (0-10 дБ через 1 дБ) |
| Точность установки затухания | ±0,25 дБ |
|
Неравномерность частотной характеристики, в диапазоне частот от 0 до 1 МГц, не более |
±0,2 дБ |
| Масса | 5 кг |
| Габариты | 230х210х210 мм |
