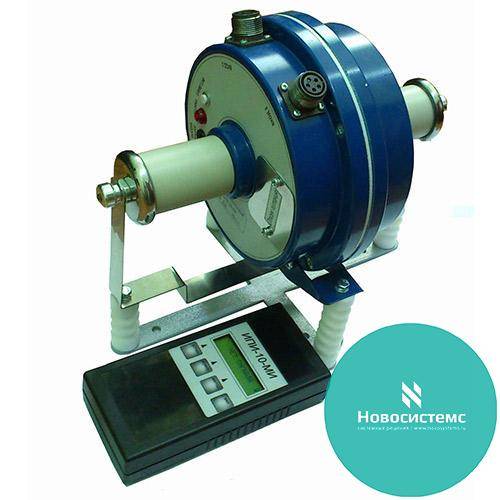

ИПИ-100 многофункциональная измерительная система

ИПИ-100 многофункциональная измерительная система
Производитель
Гарантия
12 месяцев
(если иной срок не предусмотрен производителем)
Требуется уточнить цену
В корзину
Купить в один клик
Заказать поверку/калибровку
Задать вопрос
  • Информация о товаре
  • Технические характеристики
  • Комплект поставки
  • Аналоги
  • Оплата и доставка

Описание:

ИПИ-100 предназначен для измерения тангенса угла диэлектрических потерь tgδ и емкости высоковольтной изоляции С при техническом обслуживании, ремонте, наладке, испытаниях различных энергетических объектов как на месте их установки, так и в условиях лабораторий.

1.1.2 ИПИ-100 изготовлен в исполнении, отвечающим требованиям ГОСТ 22261 для электронных измерительных приборов группы 3.

1.2 Условия эксплуатации измерителя

1.2.1 ИПИ-100 имеет следующие нормальные условия применения:

  • температура окружающего воздуха, °С 20±5;
  • относительная влажность воздуха, % 30–50;
  • атмосферное давление, кПа (мм рт. ст.) 84–106 (630–795);
  • частота питающей сети, Гц 50±1;

1.2.2 ИПИ-100 предназначен для эксплуатации в следующих рабочих условиях применения:

  • температура окружающего воздуха, °С от плюс 5 до плюс 40;
  • относительная влажность воздуха, % до 90 при 30 °С;
  • атмосферное давление, кПа (мм. рт. ст.) 70–106,7 (537–800);
  • частота питающей сети, Гц 50±1 или 54±0,2Гц;

1.2.3 Предельные условия транспортирования:

  • температура окружающего воздуха, °С, от минус 25 до плюс 55;
  • относительная влажность воздуха, % до 95 при 30 °С;
  • атмосферное давление, кПа (мм рт. ст.) 70–106,7 (537–800);
  • транспортная тряска:
  • число ударов в минуту 80–120;
  • максимальное ускорение, м/с2 30;

1.2.4 Эксплуатация изделия может производиться одним оператором из числа электротехнического персонала, изучившим данный документ, прошедшим подготовку по практической работе с изделием, и имеющим группу по технике безопасности в установках с напряжением свыше 1000 В не менее третьей.



1.3 Технические характеристики

1.3.1 ИПИ-100 обеспечивает в нормальных условиях применения измерение тангенса угла диэлектрических потерь tgδ и емкости объектов измерения Сх в диапазонах и с основной погрешностью измерений, приведенных ниже:

-диапазон измерений тангенса угла диэлектрических потерь от 5. 10-4 до 0,3;

-предел допускаемой абсолютной основной погрешности при измерении тангенса угла диэлектрических потерь, для всего диапазона измерения емкости при частоте испытательного напряжения:

50 Гц + (5. 10-4 + 0,05 tgδ)

54 Гц + (1. 10-3 + 0,13 tgδ)

диапазон измерения емкости при испытательном напряжении:

100 кВ от 5 пФ до 3 нФ;

50 кВ от 10 пФ до 6 нФ;

- предел допускаемой основной погрешности при измерении емкости на частоте:

50Гц 0,5 пФ+0,03 Сх;

54 Гц 0,5 пФ+0,04 Сх;

- диапазон измерения напряжения от 10 до 100 кВ;

- предел допускаемой относительной погрешности при измерении среднеквадратического напряжения на частоте:

50 Гц +3%;

54 Гц +3%.

Примечание: измеритель производит пересчет тангенса угла диэлектрических потерь, измеренного на частоте 54 Гц к частоте 50 Гц.

  • 1.3.2 Предел допускаемой дополнительной погрешности измерения, вызванной изменением температуры окружающего воздуха от нормальной (20±5 °С) до любой в пределах рабочей области, не превышает половины предела допускаемой основной погрешности измерения (п. 1.2.2) на каждые 10 град. изменения температуры.
  • 1.3.3 ИПИ-100 позволяет проводить измерение по «прямой» и «перевернутой» схемам измерения, что обеспечивает измерение параметров изоляции объектов, как с изолированными, так и с заземленными выводами.
  • 1.3.4 ИПИ-100 обеспечивает вывод результатов измерений на жидкокристаллический дисплей (ЖКИ) модуля индикации. Связь между измерительным блоком и блоком индикации осуществляется по радиоканалу в диапазоне частот 845-945 МГц. Устойчивость радиосвязи на расстоянии 5-7 м обеспечивается уровнем выходной мощности передатчика в 1 мВт.
  • 1.3.5 Изображение цифр и знаков на дисплее различимо на расстоянии не менее 0,8 м при внешней освещенности от 10 до 1000 лк.
  • 1.3.6 ИПИ-100 в нормальных и рабочих условиях применения готов к работе в течение не более 1 мин после включения.
  • 1.3.7 Продолжительность работы измерителя определяется энергоемкостью применяемых электрохимических аккумуляторов. При емкости батарей 1800 мА•час продолжительность работы составляет не менее 10 ч.
  • 1.3.8 Средняя наработка на отказ для рабочих условий применения не менее 4000 ч.
  • 1.3.9 Средний срок службы измерителя – не менее 8 лет.
  • 1.3.10 Габаритные размеры и масса составных частей измерителя приведены в таблице 1.
  • 1.4 Комплектность

ИПИ-100 поставляется в комплектности, указанной в таблице 1.

Таблица 1

Наименование

составной части

Обозначение

Кол-во

Габаритные размеры, мм

Масса,

кг

Примечание

1

Блок высоковольтный

ИПИ-100-БВ

1

Æ240 х 800

5



4

Модуль индикации

ИПИ-100МИ

1

90х186х42

0,3



5

Датчик напряжения

ИПИ-100ДН

1

Æ680 х 500

3



6

Зарядное устройство

9-12В,

300-900 мА

2







7

Комплект кабелей измерительных:



ИКЭ-1
ИКЭ-3
ИКЭ-10

1
2
1







8

Измеритель параметров изоляции

ИПИ-100.

Руководство по эксплуатации

ИПИ-00.00.00РЭ

ИПИ-100 00.00.00РЭ

1
