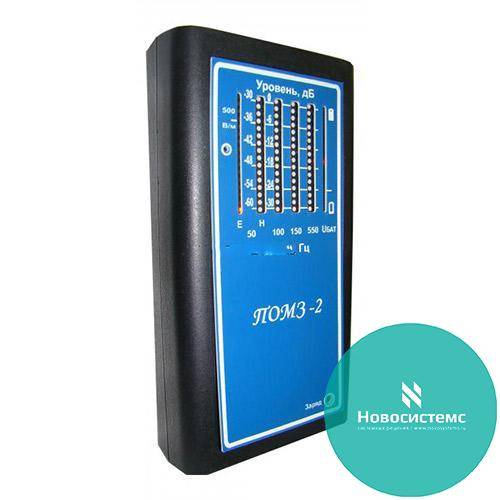

Описание:
Назначение:
- определения мест утечки тока на землю в воздушных ЛЭП напряжением от 6 до 35 кВ и определения повреждённых отводов от линии;
- определения конкретного места (опоры) с утечкой тока на землю;
- прослеживания трассы подземного кабеля напряжением от 6 до 35 кВ;
- прослеживания трассы подземного кабеля любого напряжения и обнаружения места замыкания в кабеле при подключении к нему звукового генератора частотой 550Гц.
Наименование параметра |
Значение |
Номинальное напряжение питания от автономных источников питания, В |
3,6+1,4
|
Номинальное показание стрелочного индикатора, Дб |
0 |
Чувствительность устройства, мВ, не более |
2 |
Подавление частоты 50 Гц по отношению к частоте 550Гц, Дб, не менее |
50 |
Длительность работы устройства от аккумуляторов емкостью0,45 Ач, ч, не менее |
30 |
Масса устройства без зарядного устройства, кг, не более |
0,5 |
Габаритные размеры устройства, мм, не более |
|
Примечание-номинальное показание индикатора с цветовыми секторами- середина красного сектора |
Прибор имеет переносную брызгозащитную конструкцию. Питание осуществляется от встроенных аккумуляторов, по желанию заказчика прибор может быть укомплектован выносным блоком питания, который является источником для их подзарядки.
МЕРЫ БЕЗОПАСНОСТИ ПРИ РАБОТЕ В ЗОНЕ ВОЗДУШНЫХЛИНИЙ ЭЛЕКТРОПЕРЕДАЧИ!
Порядок работы:
1. Определения наличия замыканий в линии.
Устройство расположить в горизонтальной плоскости, ось устройства ориентировать перпендикулярно линии. Регулятор чувствительности установить в крайнее правое положение. По мере приближения к неисправной линии показания устройства возрастут и достигнут не менее минус 5Дб. При этом засветиться световой индикатор неисправности линии.
ЗАПРЕЩАЕТСЯ ПЕРЕСЕКАТЬ НЕИСПРАВНУЮ ЛИНИЮ БЛИЖЕ 1 Ом ОТ ОПОРЫ!
2. Определение опоры с утечкой тока на землю.
Ось прибора располагают параллельно линии. Перемещаясь на расстоянии (6-25)м от линии, следите за показаниями индикатора. Напротив поврежденной опоры показания устройства возрастут.
