НТ-5000 — нагрузочный трансформатор

Описание:

Назначение нагрузочного трансформатора НТ-5000

Трансформатор нагрузочный НТ-5000 предназначен для прогрузки автоматических выключателей с целью определения токов их срабатывания.

Применение нагрузочного трансформатора НТ-5000

• Испытания низковольтных силовых выключателей первичным током
• Проверка характеристик токовых защит низковольтных силовых выключателей
• Тестирование токовых защит прямого действия первичным током
• Проверка первичного и вторичного электрооборудования различного применения. в допустимых диапазонах тока и мощности

Конструкция и принцип действия нагрузочного трансформатора НТ-5000

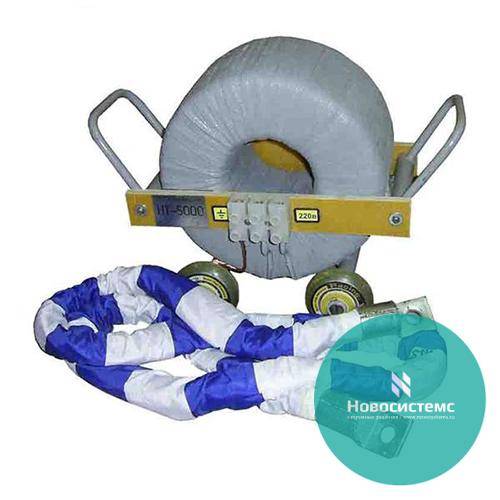

Конструктивно трансформатор нагрузочный НТ-5000 представляет собой торроидальный трансформатор, первичная обмотка которого намотана на трансформаторном сердечнике, а вторая представляет собой один виток многожильного медного провода сечением 240 мм² с наконечниками, обтянутого матерчатым чехлом и пропущенным через окно в сердечнике трансформатора. Трансформатор НТ-5000 закреплен на тележке с двумя ручками для переноски.

Принцип действия нагрузочного трансформатора НТ-5000 заключается в следующем. Сетевая обмотка трансформатора, через регулировочное устройство (автотрансформатор), позволяющее изменять напряжение на первичной и соответственно на вторичной обмотке трансформатора, подключается к питающей сети. Испытуемое устройство (контакты автоматического выключателя) подключается к клеммам вторичной обмотки. Величина тока, протекающего через контакты, замеряется с помощью килоамперметра, трансформатора тока, токоизмерительных клещей и др. приборов. С целью получения максимального тока при подсоединении НТ-5000 к нагрузке, старайтесь расположить прямой и обратный провод как можно ближе друг к другу.
