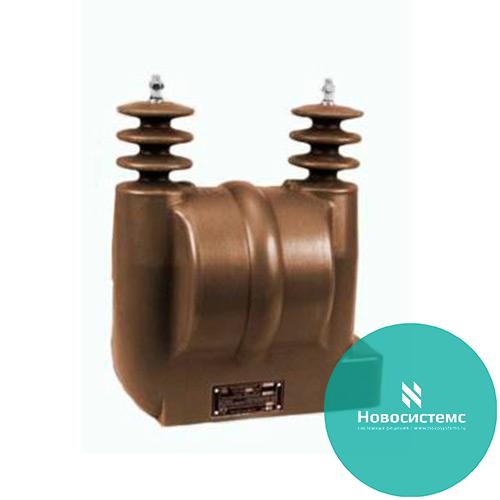

НОЛ.11-6.О5 Незаземляемый трансформатор напряжения

Производитель

РОССИЯ и СНГ

Гарантия

12 месяцев
(если иной срок не предусмотрен производителем)

Требуется уточнить цену

В корзину

Купить в один клик

Заказать поверку/калибровку

Задать вопрос

Информация о товаре
Технические характеристики
Комплект поставки
Аналоги
Оплата и доставка

Описание:

Незаземляемый трансформатор напряжения НОЛ.11-6.О5 предназначен дляприменения в электрических цепях переменного тока частотой 50Гц с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.

Допускается длительная эксплуатация трансформаторов, как силовых, то есть вне гарантированного класса точности, при нагрузке, не превышающей предельную мощность.

Технические характеристики приборов незаземляемые трансформаторы напряжения НОЛ.11-6.О5 :

Класс напряжения - 6кВ;

Наибольшее рабочее напряжение прибора незаземляемый трансформатор напряжения НОЛ.11-6.О5 - 7,2кВ;

Номинальное напряжение первичной обмотки - 6000В;

Номинальное напряжение вторичной обмотки прибора незаземляемый трансформатор напряжения НОЛ.11-6.О5 - 100В или 110В;

Номинальная мощность вторичной обмотки прибора незаземляемый трансформатор напряжения НОЛ.11-6.О5.1 :

- ответвление (х-а1) - 100В, 100В;

- ответвление (х-а2) - 127В, 220В;

Класс точности вторичной обмотки прибора незаземляемый трансформатор напряженияНОЛ.11-6.О5 :

- ответвление (х-а1) - 3, 3;

- ответвление (х-а2) - -, 3;

Номинальная мощность с коэффициентом мощности активно-индуктивной нагрузки cosφ=0,8:

- ответвление (х-а1) - 250В·А, 30В·А;

- ответвление (х-а2) - -, 220В·А;

Предельная мощность вне класса точности - 500В·А;

Предельный допустимый длительный первичный ток - 0,11А;

Схема и группа соединения обмоток прибора незаземляемый трансформатор напряженияНОЛ.11-6.О5.1 - 1/1-0;

Номинальная частота - 50Гц;

Допускаемое отклонение коэффициента трансформации от номинального на ответвлении (х-а2) - не более ±3%;

Падение напряжения при трехкратной перегрузке по отношению к предельной мощности на ответвлении (х-а2) - не более 20%;
