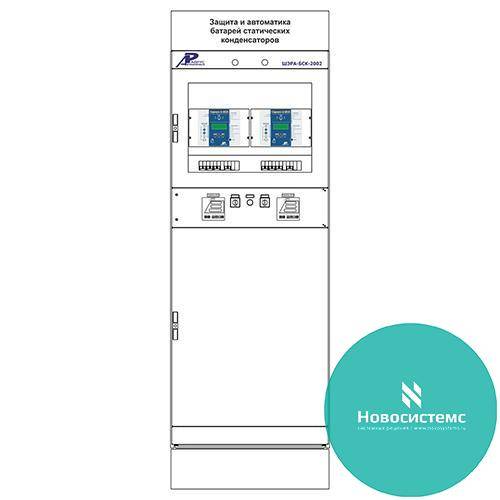

ШЭРА-БСК-2002 Шкаф защиты и автоматики батареи статических конденсаторов

Основные функции

• трехступенчатая максимальная токовая защита (МТЗ) от междуфазных повреждений с контролем двух или трех фазных токов (любая ступень может иметь комбинированный пуск по напряжению);
• автоматический ввод ускорения любых ступеней МТЗ при любом включении выключателя;
• трехступенчатая токовая защита нулевой последовательности (ТЗНП);
• защита от обрыва фазы питающего фидера (ЗОФ);
• защита от однофазных замыканий на землю (ОЗЗ) по сумме высших гармоник;
• защита от однофазных замыканий на землю по току основной частоты (может быть выполнена направленной);
• двухступенчатая защита от повышения напряжения (ЗПН);
• защита минимального напряжения (ЗМН);
• двухступенчатая защита от перегрузки токами высших гармоник;
• защита от несимметрии токов в фазах конденсаторной батареи;
• выдача сигнала пуска МТЗ для организации логической защиты шин;
• двухступенчатая защита от снижения давления элегаза (воздуха) в выключателе с действием на сигнал и на ускоренное срабатывание схемы УРОВ при попытке отключения от одной из защит;
• автоматика управления выключателем (АУВ), включающая в себя защиту от многократных включений, защиту от непереключения фаз (ЗНФ), защиту от неполнофазного режима работы (ЗНФР), защиту электромагнитов управления от длительного протекания тока и контроль исправности цепей этих электромагнитов;
• формирование сигнала УРОВ при отказе своего выключателя;
• автоматическое повторное включение (АПВ) после отключения выключателя от ЗПН после возврата напряжения в норму;
• автоматическое управление включением и отключением батареи в зависимости от значения реактивной мощности с помощью внешнего контактного варметра;
• возможность подключения внешних защит, например, защиты от небаланса, дуговой, или от однофазных замыканий на землю.
• контроль цепей трансформатора напряжения (ТН).
