Описание:

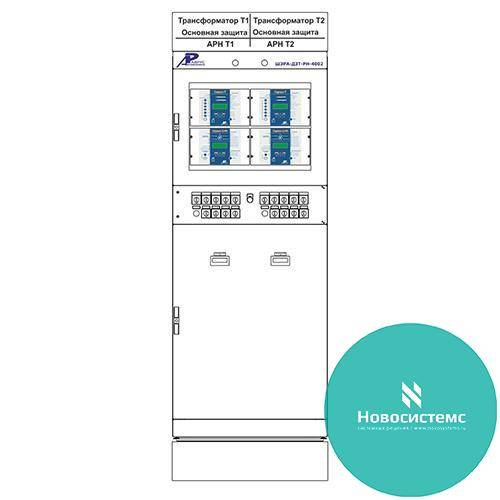

Шкаф основных защит и регулирования напряжения двухобмоточных трансформаторов
ШЭРА-ДЗТ-РН-4002
БПВА.656457.445, БПВА.650645.001 ТУ
Исполнение:
- двустороннее обслуживание
- установка в помещении
- напольная установка
Состав шкафа ШЭРА-ДЗТ-РН-4002
Номер комплекта в шкафу | Обозначение комплекта |
---|---|
А01 | БПВА.468263.107 |
А02 | БПВА.468263.107 |
А03 | БПВА.468263.005-01 |
А04 | БПВА.468263.005-01 |
Функции комплекта БПВА.468263.005-01
Комплект регулирования напряжения трансформатора под нагрузкой построен на базе Устройства «Сириус-2-РН»
Основные функции:
- автоматическое поддержание напряжения в заданном диапазоне с коррекцией уровня напряжения по току нагрузки;
- управление электроприводами РПН в импульсном и непрерывном режимах;
- контроль положения РПН и вывод текущей ступени на внешний индикатор;
- контроль исправности приводов РПН;
- одновременный контроль двух систем шин;
- оперативное переключение регулирования с одной системы шин на другую;
- оперативное изменение напряжения поддержания;
- блокировка регулирования при перегрузке по току, при пониженном и повышенном напряжении, при повышенном напряжении нулевой или обратной последовательности, а также по входным - сигналам и при неисправности электропривода РПН;
- наличие режима ручного управления электроприводом РПН.
Функции комплекта БПВА.468263.107
Комплект основных защит двухобмоточного трансформатора для схемы ОРУ Мостик выполнен на основе терминала «Сириус-Т»
Основные функции:
- дифференциальная токовая защита (ДЗТ) двуххобмоточного трансформатора (дифференциальная токовая отсечка и дифференциальная токовая защита с торможением от сквозного тока и отстройкой от бросков тока намагничивания);
- газовая защита (прием сигналов от первой группы контактов газовых реле с действием на отключение через промежуточные реле);
- двухступенчатая максимальная токовая защита (МТЗ) со стороны ВН с возможностью комбинированного пуска по напряжению со стороны НН и блокировкой по второй гармонике дифференциального тока от бросков тока намагничивания;
- МТЗ стороны НН с возможностью комбинированного пуска по напряжению от стороны НН;
- защита от перегрузки по каждой стороне;
- прием технологических сигналов от трансформатора;
- управление схемой обдува трансформатора как по току нагрузки, так и по сигналам датчиков температуры;
- блокировка РПН по току нагрузки;
- устройство резервирования при отказе выключателя (УРОВ);
- контроль небаланса в плечах ДЗТ;
- контроль сопротивления изоляции в цепях газовых защит трансформатора и РПН.
