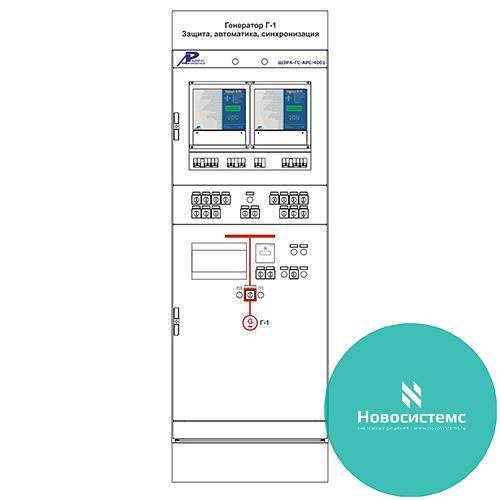

ШЭРА-ГС-АРС-4001 Шкаф защиты и синхронизации генератора с резервированием защит

Комплект защиты генератора выполнен на основе терминала «Сириус-3-ГС».

Основные функции

• продольная дифференциальная защита;
• поперечная дифференциальная защита;
• защита от однофазных замыканий на землю с независимой и обратнозависимой характеристиками;
• защита от двойных замыканий на землю;
• МТЗ с пуском по напряжению;
• защита от симметричных перегрузок;
• МТЗ с коррекцией по напряжению;
• защита от асинхронного режима с потерей возбуждения;
• защита от асинхронного режима без потери возбуждения;
• защита от перегрузки токами обратной последовательности;
• защита минимального полного сопротивления;
• дистанционная защита;
• логическая защита шин;
• тепловая защита;
• защита максимального напряжения;
• защита минимального напряжения (ЗМН);
• защита генератора от снижения частоты;
• защита от повышения частоты (ЗПЧ);
• защита от обратной мощности;
• операции отключения и включения выключателя по внешним командам с защитой «от прыгания» выключателя;
• исполнение внешних сигналов аварийного отключения;
• блокировка при неисправностях в цепях напряжения (БНН);
• два набора уставок;
• наличие дополнительных реле с функцией, программируемой пользователем.

Комплект точной ручной синхронизации выполнен на основе реле контроля синхронизма «Орион-НФ».

Основные функции

• контроль действующих значений, частот и разности фазных углов, а также величины и направления скольжения напряжений работающей и подключаемой системы по показаниям синхроскопа SQ0214;
• контроль (улавливание или ожидание) синхронизма напряжений работающей и подключаемой системы и блокирование включения выключателя генератора при ошибочных действиях персонала.

Комплект точной автоматической синхронизации выполнен на основе устройства «Спринт-М».

Основные функции

• формирование сигнала на подключение генератора к системе (сети) с заданным временем опережения;
• формирование сигналов управления для подгонки напряжения и частоты генератора к напряжению и частоте системы (сети);
• блокировка синхронизации и сигнализация при выходе измеряемых величин за граничные значения;
• накопление информации о подключениях и неуспешных подключениях генератора к системе (сети);
• передача информации по каналу связи.
