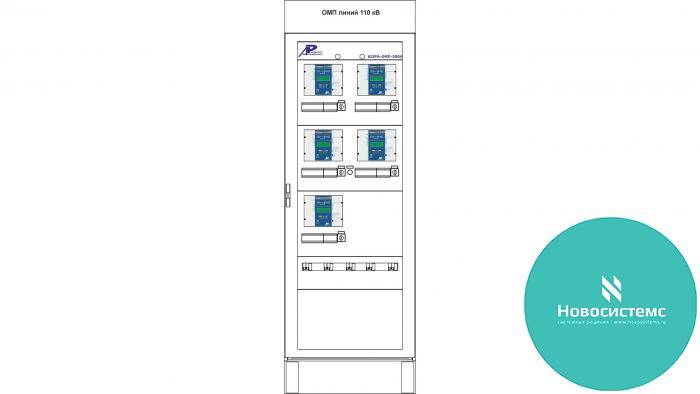

ШЭРА-ОМП-5004 Шкаф определения места повреждения линий 6-750 кВ (5 линий)

Комплект определения места повреждения линии 6-750 кВ выполнен на основе терминала «Сириус-2-ОМП».


Основные функции:

• определение расстояния до повреждения относительно места установки устройства, км;
• определение вида повреждения;
• определение направления к месту повреждения относительно места установки устройства;
• фиксация времени и даты возникновения аварии;
• возможность использования устройства для ОМП в оба направления;
• возможность выдачи сигнала запуска при аварии на другие устройства;
• возможность выдачи сигнала перегрузки линии по току;
• возможность выдачи сигнала обрыва одного из проводов линии (по нарушению симметрии фазных токов);
• возможность выдачи сигнала неисправности цепей напряжения (по появлению напряжения обратной последовательности);
• использование различных алгоритмов работы устройства в зависимости от класса напряжения и режима работы нейтрали присоединения;
• обеспечение возможности селективности фиксации КЗ;
• возможность перерасчета расстояния до места КЗ с измененными уставками;
• измерения длительности аварии;
• измерение длительности цикла АПВ;
• фиксация токов и напряжений в момент аварии;
• оперативный выбор одной из двух групп уставок.

Дополнительно комплект обеспечивает формирование оценки допустимости использования данных аварии для выполнения двухстороннего расчета и фиксацию параметров симметричных составляющих токов и напряжений для двустороннего расчета расстояния до места повреждения.
