КАМЕРА ХОЛОДА, ТЕПЛА, ВЛАЖНОСТИ И СОЛНЕЧНОЙ РАДИАЦИИ

КАМЕРА ХОЛОДА, ТЕПЛА, ВЛАЖНОСТИ И СОЛНЕЧНОЙ РАДИАЦИИ
Производитель
Гарантия
12 месяцев
(если иной срок не предусмотрен производителем)
Требуется уточнить цену
В корзину
Купить в один клик
Заказать поверку/калибровку
Задать вопрос
  • Информация о товаре
  • Технические характеристики
  • Комплект поставки
  • Аналоги
  • Оплата и доставка

Описание:

1.     Испытательное оборудование  соответствует  требованиям технической документации  Таможенного союза: техническим регламентам ТРТС-004/2011 «О безопасности низковольтного оборудования» и ТРТС-020/2011 «Электромагнитная совместимость технических средств», введенные взамен сертификатов соответствия ГОСТ Р.

2.     Оборудование  работает круглосуточно в закрытых помещениях при:

  • температуре окружающей среды от 10 °С до 35 °С;
  • относительной влажности  до 80 % при температуре до   35 °С;
  • атмосферном давлении от 630 мм.рт.ст до 795 мм.рт.ст.

1.     ОСНОВНЫЕ ПАРАМЕТРЫ ОБОРУДОВАНИЯ:

1.     Диапазон температур:

1.     Охлаждения,  °С,  , минус 70;

2.     Нагрева °С, (при выключенном источнике солнечной радиации)  ,  +120;

3.     Нагрева, °С, (при включенном источнике солнечной радиации)  от 40 °С до 55°С;

2.     Диапазон относительной влажности в установившемся режиме, в не заполненной камере  от  20 % до 98 % при температуре  от  10 °С  до 85 °С. Обязательное условие: точка относительной влажности  20 % при температуре 30 °С    находится в рабочей зоне графика диапазона поддержания температуры и относительной влажности.

3.     Интегральная плотность теплового потока, Вт/м2,   –   1120, в том числе плотность потока ультрафиолетовой части спектра (длина волны 280÷400 мкм), Вт/м2 – 68 .

4.     Точность поддержания:

1.     температуры,   °С , ±0,5;

2.     относительной влажности,   % , ±3,0;

3.     интегральной плотности теплового потока,   % ± 10,0, при этом точность поддержания плотности ультрафиолетовой части спектра , % ±25.

5.     Скорость изменения температуры в диапазонах:

1.      от  минус 70 °С до +120 °С,   °С/мин, 3,0.

2.     от 20 °С до минус 70 °С  °С/мин, 1,0.

6.     Время достижения максимальной относительной влажности в не заполненной камере,   мин, 40.

7.     Неравномерность распределения по рабочему объему камеры:

1.     температуры,   °С , ±2,0;

2.     влажности,        % , ±3,0.

8.     Размеры тестируемой плоскости солнечного излучения,   мм – 740х740.

9.     Расстояние от источника имитации солнечного излучения до тестируемой плоскости,   мм – 900.

10.   Система управления и мощность холодильного агрегата камеры  обеспечивает  компенсацию выделяемого тепла испытываемым изделием   500 Вт в диапазоне рабочих температур от минус 60 °С до +65 °С и работу при этом в циклическом режиме в этом же диапазоне температур.

В камере 2  легкосъемные  полки с крепежом из нержавеющей стали, выдерживающие каждая нагрузку массой   50 кг.

1.     Дно камеры  выдерживает  нормально распределенную нагрузку  массой   200 кг и имеет рольганг для возможности перемещения испытуемых изделий большой массы в камеру и из нее после проведения испытаний.

2.     Масса камеры  , кг – 1900

3.     Камера  состоит  из частей, позволяющих их перемещение для установки на место эксплуатации через дверной проем (ШхВ), мм – 1900х2400.

4.     Источник имитатора солнечного излучения  имеет  лампу  со спектром излучения близким к спектру солнечного излучения (металлогалогенные), обеспечивающие равномерное облучение тестируемой плоскости.

5.     Конструкция имитатора солнечного излучения  находится с внешней стороны камеры на крыше и имеет возможность перемещения по направляющим в рабочее (над предварительно открытым люком в крыше камеры) и нерабочее положение, в стороне от люка, позволяя его закрыть.

6.     Крышка люка и гнездо люка с внешней стороны камеры  имеет  двухступенчатую конструкцию, причем каждая ступень  имеет двухбарьерную систему теплозащиты и закрываться запорами.

7.     Положение крышки люка (закрытое, открытое) и положение имитатора солнечного излучения  взаимно блокируются от случайного включения.

8.     В люке со стороны плоскости потолка камеры   защитное прозрачное стекло.

9.     В комплект камеры  входят  два отдельных прибора для замера интегральной плотности потока солнечной радиации и замера ее ультрафиолетовой части спектра.

10.   Полезный рабочий объем  имеет освещение светильниками во влагопылезащищенном исполнении с наружным выключателем.

11.   Камера имеет счетчик часов наработки.

12.   На задней стенке камеры  установлена вертикальная, демонтируемая при транспортировании камеры, лестница, шириной   300мм, и отстоящая от стенки   200 мм, предназначенная для возможности оператора выполнять манипуляции с люком и имитатором солнечного излучения.

13.   Создание повышенной относительной влажности  осуществляется  посредством отдельного закрытого парогенератора. Регулирование величины относительной влажности в камере с использованием магистрали водопроводной воды недопустимо.

1.     В КОНСТРУКЦИИ КАМЕРЫ ПРЕДУСМОТРЕНЫ НИЖЕПЕРЕЧИСЛЕННЫЕ ЭЛЕМЕНТЫ ЗАЩИТЫ  ОТ:

1.     перегрева нагревателей;

2.     перегрева парогенератора;

3.     перегрева двигателей вентиляторов рабочего (полезного) объема камеры;

4.     по высокому давлению компрессоров;

5.     перегрева  компрессоров;

6.     по току компрессоров;

7.     повышению напряжения питания;

8.     понижения уровня воды ниже допустимого в парогенераторе и в емкости для воды;

9.     короткого замыкания посредством плавких вставок и дифференциального автоматического выключателя.

2.     УПРАВЛЕНИЕ КАМЕРОЙ

Управление камерой  осуществляется посредством русифицированного программируемого контроллера температуры и влажности с цветным  7-ми дюймовым сенсорным дисплеем типа S8521.

1.     Основные параметры контроллера:

1.     Разрешение экрана  800х480 рх с соотношением  сторон экрана: 16:9;

2.     Режимы управления: программируемый и фиксированных значений («ручной режим»);

3.     Емкость памяти:   1000 программ по 200 шагов в каждой и    99 циклов в каждой программе.

4.     Задаваемые и отображаемые диапазоны:

1.     температуры от минус 100 °С до 200 °С;

2.     влажности от 0 до 100 %;

3.     времени  9999 часов 59 минут.

5.     Автоматическое сохранение информации при отключении питания.

6.     Задаваемое разрешение:

1.     Температуры  ±  0,01°С ;

2.     Влажности  ±  0,1 %;

3.     Времени  1 минута.

7.     Температурные датчики, платиновый терморегулятор (в режимах температуры и психометрический датчик влажности на базе 2-х платиновых терморегуляторов) типа Pt100;

8.     Контроль и управление с помощью PID-регулятора.

2.     Контроллер  имеет  следующие функции меню:

1.     Диалоговый режим ввода  с сенсорной панели;

2.     Отображение заданных и текущих значений температуры и влажности;

3.     Отображение номера программы, шага и времени отработки;

4.     Редактирование, позволяющее вводить несколько значений температуры и влажности на одной странице.

5.     Отображение состояния выполняемой программы.

6.     Подсветка экрана – может устанавливаться и  установлено время включения и выключения.

7.     Выбор языка из 3-х имеющихся: русский, китайский, английский.

8.     Отложенного запуска программы.

9.     Блокировка дисплея контроллера с заведенным пользователем пароля.

10.   Автоматического предупреждения о проведении обслуживания различных частей и агрегатов камеры, а также диагностировать возникающие неисправности с графической инструкцией по их устранению.

11.   Русифицированное программное обеспечение для управления   8-ю камерами одновременно от внешнего компьютера через интерфейсы Ethernet,  RS-485,  RS-232 на любом расстоянии в одной локальной сети  предприятия.

3.     Для хранения и переноса результатов внешних воздействующих факторов (ВВФ) в комплектацию оборудования  входит  USB диск с объемом диска  8 Гб;

4.     Наличие коммутационного интерфейса RS-232, RS-485,  ETHERNET и   USB-порт.

5.     Наличие системы оповещения (светового и звукового сигналов) и отключения электропитания при возгорании, превышении напряжения питания, перегреве камеры, превышении давления фреона и тока компрессоров.

6.     Наличие электромеханического предохранителя в виде термореле с диапазоном температур от  +50 °С до +300 °С.

1.     ДОКУМЕНТАЦИЯ

1.     Техническая  и эксплуатационная документация (формуляр, техническое описание, руководство по эксплуатации и другие документы на комплектующие агрегаты и приборы и др. документы)   в 2 (двух) экземплярах (кроме формуляра) на русском языке, на бумажном носителе.

2.     Техническое описание (руководство по эксплуатации)  имеет  функциональную и принципиальную электрические схемы, каждая  со спецификацией.

2.     Камера   укомплектована одиночным ЗИПом,  рассчитанным на 72 месяца эксплуатации.

3.     Камера   упакована в индивидуальную тару, обеспечивающую ее хранение на открытом воздухе с поддоном, позволяющим производить погрузочно-разгрузочные работы автопогрузчиком или автокраном.

4.     Уровень мощности акустических шумов при работе камеры на расстоянии 1 м от камеры,  до 70 дБ.

5.     Расчетная наработка камеры на 1 (один) отказ   8000 ч.

6.     Срок гарантийного (бесплатного) ремонта камеры   12 месяцев. Срок гарантии исчисляется от даты ввода в эксплуатацию и получения аттестата первичной аттестации.

1.     КОНСТРУКТИВНОЕ ПОСТРОЕНИЕ И ОСНОВНЫЕ РАЗМЕРЫ КАМЕРЫ

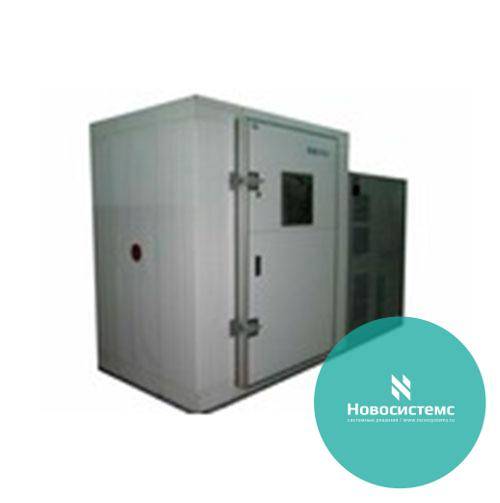

1.     Камера  представляет собой параллелепипед с распашной одностворчатой дверью размером, (ШхВ),  , мм 1300х2100,   с левым подвесом на лицевой стороне камеры  и инспекционным окном в ней.

Справа от двери  размещен цветной сенсорный дисплей контроллера управления.

1.     Внешние габариты камеры в эксплуатационном положении, ( т.е. с установленным имитатором солнечного излучения) (ШхВхГ),   мм – 3600х3030х1660.

1.     Внешние габариты камеры в транспортном положении (без имитатора солнечного излучения и упаковки), (ШхВхГ),  мм – 3600х2350х1660.

2.     Внутренние размеры рабочего (полезного) объема камеры, (ШхВхГ),   мм – 1400х1800х1200.

3.     Материал внешних стенок рабочего (полезного) объема камеры – полированная нержавеющая сталь.

4.     Материал наружных стенок –сталь, окрашенная порошковым методом, краской светлых  тонов.

5.     Материал термоизоляции – негорючий пенополиуретан.

6.     Шлюзовое отверстие – 3 (три) штуки Æ 100 мм в левой стенке камеры.

7.     Вакуумное многослойное инспекционное окно с подогревом в двери камеры, размером, (ШхВ),  мм,    (380х600).

8.     Корпус и ТЭНы парогенератора   стойкие к коррозии.

9.     Система охлаждения камеры - воздушная.

10.   Дверь камеры  имеет  двухрубежное силиконовое уплотнение и оборудована замком и приспособлением для опечатывания.

11.   Холодильный агрегат на герметичных компрессорах, работающих на экологически безопасных хладоагентах  R404А и R23.  Компрессора  имеют  ресивер осушитель, отделитель  масла и ремонтный клапан. Конденсатор трубчатый с воздушным  охлаждением.

12.   Нагреватель трубчатый из нержавеющей стали.

13.   В состав увлажнителя (парогенератора)  входит  бак из нержавеющей стали для воды, вместимостью   100 л с автоматическим насосом для циркуляции воды и ее фильтрации.

14.   Электропитание камеры от 3-х фазной промсети с нулевым проводом с параметрами 3N50 Гц ± 2%, 380 В ±5%.

Максимальная потребляемая мощность,  кВт,   45.
