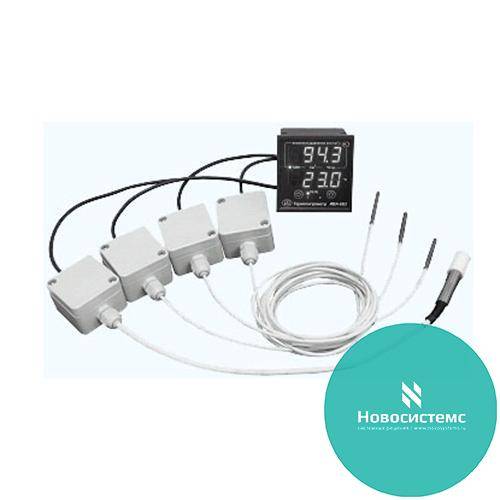

ИВА-6Б2-К Термогигрометр

ИВА-6Б2-К Термогигрометр
Производитель
Гарантия
12 месяцев
(если иной срок не предусмотрен производителем)
Требуется уточнить цену
В корзину
Купить в один клик
Заказать поверку/калибровку
Задать вопрос
  • Информация о товаре
  • Технические характеристики
  • Комплект поставки
  • Аналоги
  • Оплата и доставка

Линейка измерителей параметров окружающей среды включает широкий перечень моделей, у каждой из которых есть свои особенности. ИВА-6Б2-К Термогигрометр — эталон надежности и функциональности. Оборудование позволяет с высокой точностью фиксировать заданные параметры независимо от условий эксплуатации, поэтому его покупка будет выгодным вложением средств, которое быстро окупится. Изделия сертифицированы и прошли все необходимые испытания.

Описание:

Назначение ИВА-6Б2-К

Термогигрометр ИВА-6Б2-К предназначен для измерения относительной влажности и температуры в климатических термокамерах.

Особенности измерения относительной влажности в термокамерах

Измерение относительной влажности в климатических термокамерах - сложная техническая задача, в основном обусловленная длительным воздействием на измерительный преобразователь высоких значений относительной влажности при регламентированных температурах испытаний. Характерно, что при относительной влажности выше 90% у емкостных сенсоров влажности происходит дрейф градуировочной характеристики, и погрешность измерений в этом диапазоне может превышать 10%.

Кроме того, несовершенство конструкции парогенератора и неравномерность температуры по объему камеры может привести к условиям появления конденсата в камере и на элементах преобразователя. Например, если в одной точке камеры при температуре 40°С относительная влажность воздуха составляет 95%, то в другой точке этой камеры с температурой 39°С относительная влажность воздуха "превысит" 100% - т.е. в этой точке влага будет конденсироваться. Таким образом, необходимо контролировать относительную влажность в нескольких точках термокамеры.

Для решения задачи измерения относительной влажности и температуры в климатических термокамерах в нескольких точках разработан термогигрометр ИВА-6Б2-К.

Конструктивные особенности ИВА6Б-К

 Гигрометр содержит один измерительный преобразователь влажности и до трех измерительных преобразователей температуры.

Для измерений влажности используется термостатируемый сорбционно-емкостной чувствительный элемент относительной влажности, работа которого основана на зависимости диэлектрической проницаемости полимерного влагочувствительного слоя от влажности окружающей среды.

В качестве преобразователей температуры используются платиновые термометры сопротивления.

Измерительный преобразователь влажности определяет влагосодержание в точке размещения в центре климатической термокамеры. Основной особенностью преобразователя является высокая точность измерения при больших (до 100%) значениях относительной влажности. Это достигается путем контролируемого подогрева чувствительного элемента влажности, в результате чего относительная влажность воздуха у его поверхности не превышает 80%.

Преобразователь влажности на основе значений температуры чувствительного элемента и измеренной относительной влажности рассчитывает парциальное давление водяного пара.

Измерительные преобразователи температуры измеряют температуру в различных точках в объеме термокамеры. Поскольку парциальное давление водяного пара в объеме термокамеры распределяется однородно (воздух в термокамере интенсивно перемешивается), значения относительной влажности в точках размещения измерительных преобразователей температуры могут быть определены прибором расчетным путем по разнице температур. Таким образом, термогигрометр ИВА-6Б2-К измеряет относительную влажность и температуру в трех точках термокамеры.

 Термогигрометр может быть оснащен цифровым (RS232 или RS485) или двумя токовыми выходами (0-5 мА или 4-20 мА).

Наличие цифрового выхода позволяет производить с помощью ПО SensNet регистрацию температурно-влажностных режимов по всем каналам измерения с предоставлением текстовых и графических отчетов.

При заказе термогигрометра оговаривается конфигурация блока индикации ИВА-6Б2-К, длины кабелей связи для преобразователей влажности и температуры, длина удлинительных высокотемпературных проводов для термопреобразователей сопротивления.

Минимальная конфигурация прибора содержит один измерительный преобразователь влажности и один преобразователь температуры.

Пример обозначения термогигрометра при заказе: Термогигрометр ИВА-6Б2-К -T20 ТУ4311-011-77511225-2005. Расшифровка: термогигрометр ИВА-6Б2К с двумя токовыми выходами 4-20 мА.

Базовый комплект поставки ИВА-6Б2-К:

  • - измерительный блок ИВА-6Б
  • - преобразователь ДВ2ТСМ-3Т-1П-А-К
  • - 2 релейных выхода
  • - РЭ и паспорт
  • - поверка

Дополнительная комплектация:

  • - преобразователь температуры ДВ2ТСМ-3Т-0П-А-К (от 1 до 3-х штук)
  • - Т5 - два токовых выхода 0-5 мА
  • - Т20 - два токовых выхода 4-20 мА
  • - RS232 - цифровой выход RS232
  • - RS485 - цифровой выход RS485 - соединительный кабель ШТЛ-2 необходимой длины
Диапазон измерения относительной влажности, % 0…99,9
Рабочий диапазон температур, °С -40…+60
Пределы допускаемой основной абсолютной погрешности измерений относительной влажности, % ±2
Пределы допускаемой абсолютной погрешности измерения температуры, °С:
— в диапазоне —40…0 °С ±1
— в диапазоне 0…+60 °С ±0,5
Постоянная времени при скорости обдува преобразователя не менее 1м/с, мин:
— по относительной влажности 1
— по температуре 1
Габаритные размеры, мм, не более:
— преобразователя влажности Ø16×80
— термопреобразователей сопротивления Ø5×60
Питание ~220В±15%, 50 Гц
Межповерочный интервал, мес 12
