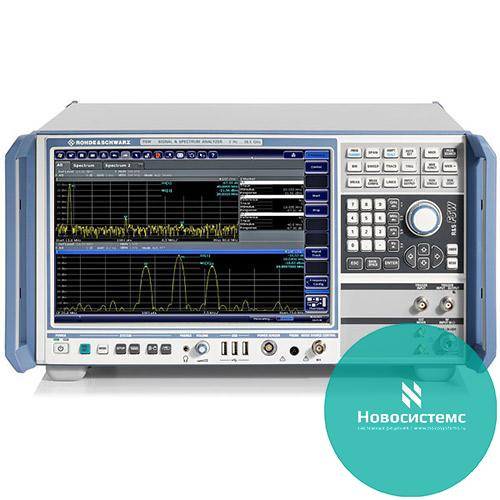

FSW - Анализатор спектра и сигналов от 2 Гц до 85 ГГц

Описание FSW:

Анализаторы спектра и сигналов FSW8, FSW13, FSW26, FSW43, FSW50, FSW67, FSW85 предназначены для измерений частоты, уровня мощности и параметров модуляции спектральных составляющих радиотехнических сигналов.

Описание типа FSW

Методика поверки FSW

Диапазоны частот FSW:

• FSW8 - от 2 Гц до 8 ГГц;
• FSW13 - от 2 Гц до 13,6 ГГц;
• FSW26 - от 2 Гц до 26,5 ГГц;
• FSW43 - от 2 Гц до 43,5 ГГц;
• FSW50 - от 2 Гц до 50 ГГц;
• FSW67 - от 2 Гц до 67 ГГц;
• FSW85 - от 2 Гц до 85 ГГц;

ВЧ характеристики, отвечающие самым взыскательным требованиям FSW:

• Непревзойденное значение фазового шума — идеально подходит для измерения параметров гетеродинов радаров и задач телекоммуникаций
  Великолепный динамический диапазон FSW для измерений фазового шума предоставляет преимущества разработчикам генераторов, синтезаторов и передающих систем. При отстройке от несущей 10 кГц величина фазового шума FSW составляет -137 дБн/Гц на частоте несущей 1 ГГц и -128 дБн/Гц на частоте несущей 10 ГГц. При отстройке от несущей 100 Гц значения составляют -110 дБн/Гц и -90 дБн/Гц. Таким образом, FSW превосходит предыдущие анализаторы более чем на 10 дБ.
  Низкий отображаемый средний уровень собственных шумов (DANL) обеспечивает великолепный динамический диапазон для измерения паразитных составляющих
• Благодаря низкому отображаемому среднему уровню собственных шумов (DANL) (тип. зн. -159 дБмВт (1 Гц) на частоте 2 ГГц и -150 дБмВт (1 Гц) на частоте 25 ГГц, даже без использования предусилителя), FSW позволяет быстрее и надежнее проанализировать паразитные излучения в широком диапазоне частот. DANL может быть снижен еще на 13 дБ с помощью отключаемой коррекции шума анализатора. Это позволяет пользователям идентифицировать даже самые незначительные паразитные сигналы, которые ранее были скрыты среди шумов, и эффективно оптимизировать передающую систему.
  Интегрированные фильтры высоких частот позволяют легко выполнить измерения гармоник
• Для измерения гармонических составляющих передающих систем FSW может быть дополнительно оснащен переключаемыми фильтрами высоких частот (FSW-B13) для частот несущих до 1,5 ГГц, это значительно расширяет динамический диапазон по сравнению с традиционными анализаторами спектра. Поэтому можно обойтись без внешних фильтров. Это упрощает настройку испытательного комплекса, например, для систем GSM, CDMA, WCDMA, LTE и TETRA.
  Высокая чувствительность, даже на низких частотах
• Высокая точность, ошибка измерения < 0,4 дБ вплоть до 8 ГГц
• Непревзойденный динамический диапазон до 1 ГГц с отдельными приемными трактами

Опции FSW:

• B4 - кварцевый опорный генератор повышенной точности;
• B8E/B8 - расширение ширины полосы фильтра ПЧ;
• B21 - подключение внешних смесителей;
• B24 - предусилитель (B24.13 для FSW8 и FSW13; B24.26 для FSW26; B24.43 для FSW43; B24.49 и B24.51 для FSW50; B24.66 и B24.67 для FSW67);
• B25 - электронный СВЧ аттенюатор;
• B28/B40/B80/B160/B320/B512 - полоса анализа 28 МГц/40 МГц/80 МГц/160 МГц/ 320 МГц/512 МГц;
• B1200/B2001/B4001/B6001/B8001 - полоса анализа 1200 МГц/2000/4400/6400/8312 МГц;
• B61H - улучшенные фазовые шумы;
• B90G - расширение диапазона частот до 90 ГГц для FSW85;
• K7 - анализ амплитудной и частотной модуляции;
• K30 - измерение коэффициента шума;
• K40 - измерение фазового шума;
• K70 - анализ сигналов c квадратурной модуляцией;
• K161R/B512R/B800R  - полоса анализа в реальном масштабе времени 160МГц/512МГц/800 МГц для сигналов длительностью менее 15 мкс;
• K512RE/K800RE - полоса анализа в реальном масштабе времени 512 МГц/800 МГц для сигналов длительностью более 15 мкс.
