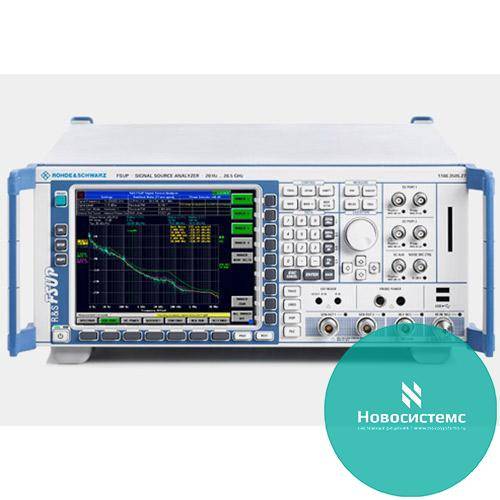

FSUP26 анализатор источников сигнала

Производитель

ROHDE&SCHWARZ

Гарантия

12 месяцев
(если иной срок не предусмотрен производителем)

Требуется уточнить цену

В корзину

Купить в один клик

Заказать поверку/калибровку

Задать вопрос

Информация о товаре
Технические характеристики
Комплект поставки
Аналоги
Оплата и доставка

Описание FSUP26:

Одной из основных задач при разработке приемных и передающих модулей является измерение фазовых шумов задающих генераторов и делителей. Это приходится делать не только в ходе разработки и производства уникальных коммуникационных и широковещательных систем, но также и в специальных высокотехнологичных приложениях, например, при создании радиолокационного оборудования. Измерение фазовых шумов становится особеннотрудным и дорогостоящим, когда речь заходит о высококачественных задающих генераторах.

Однако фазовый шум – это далеко не единственный параметр, характеризующий задающие генераторы. Среди других параметров стоит упомянуть крутизну настроечной характеристики, переходную характеристику, мощность, уровень гармонических составляющих и паразитное излучение. Все эти измерения может выполнять R&S®FSUP – уникальный анализатор источников сигнала, перекрывающий частоты до микроволнового диапазона. R&S®FSUP сочетает в себе функции высококачественного анализатора спектра R&S®FSU с преимуществами тестера фазового шума со сверхмалошумящими источниками постоянного напряжения, что позволяет выполнять самые разно- образные измерения. Например, можно измерять фазовые шумы ГУН’ов, генераторов с диэлектрическим резонатором (DRO) или кварцевых генераторов (XCO), плюс излучение гармонических и паразитных составляющих.

Кроме того, R&S®FSUP обладает очень простой и понятной концепцией управления. Даже самые сложные измерения быстро запускаются нажатием всего нескольких клавиш. Схема выполняемо- го измерения отображается графически. Дополнительную информацию дают расположенные на передней панели светодиодные индикаторы. В результате, такая сложная задача, как измерение фазовых шумов высококачественных задающих генераторов, становится чрезвычайно простой. Даже инженеры, не прошедшие специальной подготовки, смогут быстро приступить к работе с R&S®FSUP.

Получение полного набора характеристик задающих генераторов FSUP26:

• Диапазон частот до 8/26,5/50 ГГц

• До 110 ГГц с внешними смесителями

• Максимальная гибкость измерений фазового шума:

• Метод фазового детектора

• Внутренний/внешний опорный генератор

• Метод фазового детектора с перекрестной корреляцией

• Метод анализатора спектра

• Получение полных характеристик задающих генераторов:

• Фазовый шум

• Технические характеристики

• Переходная характеристика

• Уровень гармонических составляющих

• Быстрая и простая работа

• Максимальная чувствительность измерений фазового шума на входной частоте 1 ГГц:

• при отстройке от несущей 10 кГц:134 dBc (1 Гц)

• при отстройке от несущей 10 МГц:170 dBc (1 Гц)

• Непревзойденный динамический диапазон

• Номинальное значение интермодуляционных составляющих 3 порядка +25 дБм

• Средний уровень собственных шумов: –160 дБм

Малошумящие источники питания и напряжения настройки

Прежде чем вы сможете записать характеристики и измерить фазовый шум методом фазового компаратора, нужно тщательно отрегулировать напряжение питания и напряжение настройки задающего генератора. Для этого R&S®FSUP имеет два независимых, чрезвычайно малошумящих выхода постоянного напряжения. Вы можете определять напряжения питания и настройки для каждого выхода. Простое меню позволяет устанавливать напряжения для индивидуальных портов. В зависимости от выполняемого измерения, вы можете изменять установленные значения, не выходя за минимальные и максимальные пределы. Также можно определить порядок, в котором будут включаться различные напряжения после запуска измерения. Для специальных случаев имеется источник отрицательного напряжения.

Измерения с фазовым компаратором

В этом режиме R&S®FSUP позволяет устанавливать различные параметры измерения фазового шума. Для наиболее часто используемого режима – измерение с помощью встроенного фазового компаратора и встроенного опорного генератора – предусмотрены стандартные настройки. Поскольку во многих случаях требуется расширенная настройка теста, R&S®FSUP предоставляет удобное меню для быстрой настройки различных режимов измерения.

При использовании высокостабильных задающих генераторов с очень хорошими значениями фазового шума, такие генераторы обычно сравниваются между собой, и затем результат корректируется на 3 дБ – такое измерение можно выполнять с помощью R&S®FSUP.

Даже если в вашем случае необходима сложная схема тестирования, например, с внешним опорным генератором и внешним преобразователем частоты, R&S®FSUP легко справляется с этой задачей, включая помощь в составлении схемы.

Быстрый и простой предварительный выбор основных параметров

Все важнейшие параметры задающего генератора, такие как мощность и крутизну настроечной характеристики, можно померить предварительно, чтобы сгенерировать сигнал со стабильными параметрами для фазовой автоподстройки частоты (ФАПЧ). В зависимости от входной частоты R&S®FSUP использует встроенные умножители частоты, чтобы внутренний опорный генератор работал в оптимальном диапазоне. Все автоматически устанавливаемые параметры можно изменять и приспосабливать к конкретной измерительной задаче.

Четкое определение измерительного диапазона, полосы и режима усреднения

Простое и понятное меню позволяет быстро и просто установить такие параметры, как полоса, тип фильтра, число точек усреднения и интервал частоты отстройки для измерения фазового шума. Структура меню напоминает меню прикладного ПО для измерения фазового шума R&S®FS-K40. Это значительно упрощает работу с прибором, включая переключение между различными режимами измерения. Также выполнение быстрых и прецизионных измерений облегчается за счет использования готовых наборов параметров.

Удобное измерение фазового шума

После запуска измерения фазового шума на экране появится предупреждение LOCKED или UNLOCKED, показывающее, произошел ли захват фазы в системе ФАПЧ и можно ли начинать измерение. Вы можете подстроить полосу ФАПЧ в соответствии со своими специфическими требованиями и вывести на экран напряжение фазового детектора во время измерения. Используя сложный алгоритм, вы можете рассчитать, построить список и подавить все помехи (например, вызванные фоном переменного тока или частотой фазового детектора) или специальные, четко определенные типы помех. Можно вывести на экран интегральные характеристики, такие как остаточный уровень ЧМ/ФМ или среднеквадратическое значение нестабильности, используя для их расчета полный измерительный диапазон. Кроме того, вы сами можете устанавливать пределы интегрирования.

Исключительная чувствительность при измерении фазового шума

Для обеспечения высокой достоверности измерений задающих генераторов, внутренний опорный генератор должен обладать фазовым шумом, пренебрежимо малым по сравнению с шумом измеряемого генератора. Для этого R&S®FSUP оборудован встроенным источником сигнала с исключительно низкими значениями фазового шума, например, при входной частоте 1 ГГц:

• 134 dBc (1 Гц) при отстройке 10 кГц

• 170 dBc (1 Гц) при отстройке 10 МГц

Снижение фазового шума за счет перекрестной корреляции

Анализатор источников сигнала R&S®FSUP с установленной опцией R&S®FSUP-B60 может использовать два параллельных приемных тракта. Симметричная структура позволяет измерять перекрестную корреляцию между двумя трактами и устранять некоррелированный собственный шум двух эталонных источников. Это значительно повышает чувствительность, которая теперь не ограничивается фазовым шумом внутреннего опорного генератора. Степень улучшения зависит от числа усреднений и может достигать 20 дБ.

Измерение фазового шума методом анализатора спектра

Поскольку анализатор источников сигнала R&S®FSUP является также высококачественным анализатором спектра, фазовый шум можно измерять непосредственно по спектру. Это измерение занимает больше времени и обладает меньшей чувствительностью, но охватывает значительно большие значения частот отстройки.

Незаменимые функции анализатора спектра

Помимо обычного набора измерительных функций, R&S®FSUP предлагает весьма полезные дополнительные возможности для измерения характеристики ГУН, которыми уже обладал анализатор спектра R&S®FSU, например, измерение паразитных излучений. При необходимости можно определить различные интервалы частот развертки, включая специальные параметры. Затем анализатор автоматически находит помехи в этих интервалах. При этом обрабатывается до 100000 измерительных точек и результаты отображаются в виде списка пиковых значений. Другой важной функцией, характеризующей источники сигнала, является измерение мощности в соседнем канале (ACP). И в этом случае R&S®FSUP предлагает удобные измерительные функции, которые уже были у анализатора спектра R&S®FSU. Имеются готовые наборы стандартных значений. Также можно установить ширину каналов и промежутки между ними и с большой гибкостью выбирать значения параметров. Непревзойденный динамический диапазон R&S®FSUP диктует новые стандарты в сфере анализа источников сигнала.

ХАРАКТЕРИСТИКИ

Диапазон частот
Режим анализатора спектра
Анализатор источников сигнала R&S®FSUP8	Связь по пост. току: от 20 Гц до 8 ГГц Связь по перем. току: от 1 МГц до 8 ГГц
Анализатор источников сигнала R&S®FSUP26	Связь по пост. току: от 20 Гц до 26,5 ГГц Связь по перем. току: 1 МГц до 26,5 ГГц
Анализатор источников сигнала R&S®FSUP50	Связь по пост. току: от 20 Гц до 50 ГГц
Погрешность измерений	отстройка от несущей от 100 Гц до 10 МГц (1 Гц - 100 Гц) или от 10 МГц до 30 МГц
Режим анализатора источника сигнала
Анализатор источников сигнала R&S®FSUP8	от 10 МГц до 8 ГГц
Анализатор источников сигнала R&S®FSUP26	от 10 МГц до 26,5 ГГц
Анализатор источников сигнала R&S®FSUP50	от 10 МГц до 50 ГГц
Диапазон частот отстройки	от 1 Гц до 30 МГц
Уровень входного РЧ сигнала	от -10 дБм до 30 дБм
Погрешность измерений	ном. погр. < 1 dB ном. погр. < 3 dB
Перекрестная корреляция
Анализатор источников сигнала R&S®FSUP8	от 10 МГц до 8 ГГц
Анализатор источников сигнала R&S®FSUP26	от 10 МГц до 8 ГГц
Анализатор источников сигнала R&S®FSUP50	от 10 МГц до 8 ГГц
Число корреляций	от 1 до 10000
Число корреляций (коэф. усреднения)	100
Улучшение чувствительности на	10 дБ

Параметры ГУН
Измеряемые параметры	Характеристики настройки ГУН Чувствительность настройки ГУН Параметры радиочастотной мощности ГУН Влияние напряжения питания
Подача питания
Порты настройки	2 порта настройки
Порты питания	2 порта питания
Дополнительные порты	1 дополнительный порт
Параметры портов питания
Напряжение	0 В ... 12 В
Ток	макс. ток 500 мА
Параметры портов настройки
Напряжение	−10 В ... 28 В
Ток	макс. ток 20 мА (сопротивление источника 1 кОм)
Параметры дополнительного порта
Напряжение	-10 В ... 0 В
Ток	макс. ток 500 мА

ОПЦИИ

Базовый блок
Анализатор источников сигнала FSUP8 от 20 Гц до 8 ГГц	FSUP8
Анализатор источников сигнала FSUP26 от 20 Гц до 26,5 ГГц	FSUP26
Анализатор источников сигнала FSUP50 от 20 Гц до 50 ГГц	FSUP50
Опции
Прикладное встроенное ПО для измерения коэффициента шума и усиления	FS-K30
Измерительный демодулятор АМ/ЧМ/ФМ	FS-K7
Измерения с датчиком мощности (требуется опция R&S®FSL-B5 или R&S®NRP-Z3/4)	FS-K9
Термостатированный кварцевый генератор с высокой долговременной стабильностью	FSU-B4
Порты гетеродина/ПЧ для внешних смесителей (только для FSU26, FSU46, FSU50 и FSQ26, FSQ40)	FSU-B21
Управление внешним генератором	FSP-B10
Электронный аттенюатор от 0 до 30 дБ, предусилитель 20 дБ	FSU-B25
Гармонический смеситель от 40 ГГц до 60 ГГц	FS-Z60
Гармонический смеситель от 50 ГГц до 75 ГГц	FS-Z75
Гармонический смеситель от 60 ГГц до 90 ГГц	FS-Z90
Гармонический смеситель от 75 ГГц до 110 ГГц	FS-Z110
Прикладное встроенное ПО для измерения параметров абонентского оборудования WCDMA 3GPP.	FS-K73
Прикладное встроенное ПО для измерения параметров передатчиков базовых станций WCDMA 3GPP	FS-K72
Прикладное встроенное ПО для измерения параметров передатчиков базовых станций 3GPP HSDPA.	FS-K74
Прикладное встроенное ПО для измерения параметров передатчиков базовых станций 3GPP TD-SCDMA.	FS-K76
Прикладное встроенное ПО для измерения параметров абонентского оборудования 3GPP TD-SCDMA.	FS-K77
Прикладное встроенное ПО для измерения параметров базовых станций CDMA2000 / 1xEV-DV.	FS-K82
Прикладное встроенное ПО для измерения параметров абонентского оборудования CDMA2000/1xEV-DV	FS-K83
Встроенное ПО для векторного анализа общего назначения R&S FSUP8: начиная с серийного номера 100024 R&S FSUP26: начиная с серийного номера 100068 R&S FSUP50: начиная с серийного номера 100013	FSQ-K70
Прикладное встроенное ПО GSM/EDGE	FS-K5
Прикладное встроенное ПО для измерения параметров базовых станций 1xEV-DO.	FS-K84
Предусилитель 20 дБ; от 3,6 ГГц до 26,5 ГГц; для FSU26 Только для FSUP26, требуется FSU-B25	FSU-B23
Прикладное встроенное ПО для измерений Bluetooth	FS-K8
Съемный жесткий диск	FSUP-B18
Прикладное встроенное ПО для измерения параметров абонентского оборудования 1xEV-DO.	FS-K85
Порт запуска для R&S FSP для индикации состояния	FSP-B28
Второй жесткий диск для FSUP-B18	FSUP-B19
Плата снижения фазового шума за счет перекрестной корреляции	FSUP-B60
