Описание:
Основные характеристики
• Диапазон частот до 3,6/ 7/ 13,6/30 и 40 ГГц
• Полоса анализа сигнала 40 МГц
• Погрешность измерения уровня 0,4 дБ в полосе до 7 ГГц
• Программное обеспечение для анализа сигналов WCDMA/HSPA, LTE, WiMAX, WLAN и методов аналоговой модуляции
• Поддержка датчиков мощности семейства R&S®NRP с расширенным набором функций измерения мощности
• Простая модернизация путем установки опций
• Фазовый шум –106 дБн/Гц при отстройке 10 кГц
• Точка пересечения по интермодуляционным составляющим третьего порядка (TOI) +15 дБм
• Средний уровень собственного шума (DANL) –155 дБмВт в полосе 1 Гц
• Съемный жесткий диск для работы в условиях повышенной секретности
• Интуитивно понятное управление с помощью сенсорного экрана и панели управления
Краткое описание

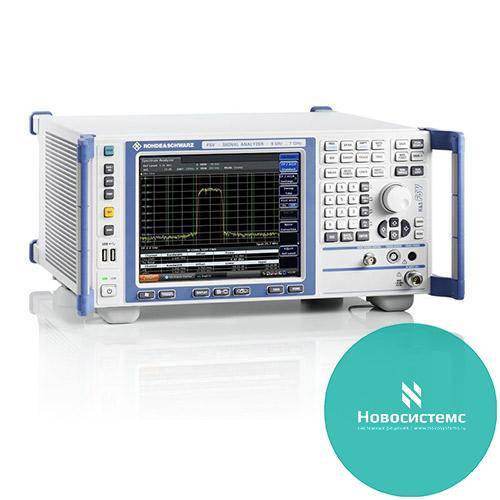

R&S®FSV – самый быстродействующий и наиболее универсальный анализатор сигналов, предназначенный для требовательных и бережливых пользователей, занятых разработкой, производством, установкой и обслуживанием радиосистем.
Особенности
• Готов к работе с существующими и разрабатываемыми стандартами
• Малые затраты на тестирование и высокая производительность
• Широкий набор функций и превосходные характеристики для лабораторного применения
• Простое, интуитивно понятное управление
• Простой переход к следующему поколению анализаторов
• Малые эксплуатационные расходы
Готов к работе с существующими и разрабатываемыми стандартами
• Полностью цифровая обработка сигнала обеспечивает высокую точность и превосходную воспроизводимость измерений
• Самая большая в этом классе память для записи сигнальных I/Q последовательностей
• Полоса анализа сигнала 40 МГц, самая широкая в этом классе приборов; подойдет для всех профилей WiMAX и WLAN 802.11n
|
Полоса 28 МГц (базовая конфигурация)
|
Полоса 40 МГц (расширенная конфигурация)
|
LTE
|
превышает полосу сигнала LTE на 20 МГц
|
–
|
WiMAX
|
перекрывает полосы сигнала для всех профилей WiMAX
|
перекрывает исследуемый сигнал и соседние каналы
|
WLAN
|
превышает ширину канала 20 МГц сигналов WLAN 802.11a/b/g
|
перекрывает широкополосную технологию WLAN 802.11n
|
WCDMA
|
превышает полосу 20 МГц, необходимую для CCDF-измерений сигналов WCDMA с четырьмя несущими
|
–
|
Малые затраты на тестирование и высокая производительность
• До пяти раз быстрее других анализаторов сигнала
• Специальные процедуры тестирования для производственного применения
• Эффективные функции дистанционного управления
Скорость измерения
|
|
Скорость развертки, дистанционное управление, усреднение по 1000 разверткам
|
1000 за сек (1 мс на развертку)
|
Режим списка, измерение уровня основной частоты и пяти гармоник
|
21 мс
|
Поиск пикового значения маркера
|
1,5 мс
|
Смена и опрос частоты
|
15 мс
|
Скорость развертки, ручной режим работы
|
500 за сек (2 мс на развертку)
|
Минимальное время развертки (нулевая полоса обзора)
|
1 мкс
|
Минимальное время развертки (развертка по частоте)
|
1 мс
|
Широкий набор функций и превосходные характеристики для лабораторного применения
• Отличные ВЧ-характеристики для анализаторов среднего класса
• Непревзойденная точность измерения уровня в полосе до 30 ГГц
• Функции измерения мощности для анализа цифровых систем связи
• Универсальные функции маркеров и обработки кривых
• Измерение мощности в соседнем канале: множество предопределенных стандартов упрощает настройку
• Измерение мощности широкополосного сигнала WLAN с помощью функции измерения мощности во временной области
Простое, интуитивно понятное управление
• Сенсорный экран
• Горячие клавиши для быстрого доступа ко всем основным функциям
• R&S®FSV непревзойденно прост в управлении.
Простой переход к следующему поколению анализаторов
• Простой переход, благодаря совместимости дистанционного управления с анализаторами R&S®FSP и R&S®FSU
• Быстрое обучение благодаря функциональной совместимости с существующими анализаторами спектра и сигналов компании Rohde & Schwarz
• Специальный режим совместимости с R&S®FSP и R&S®FSU позволяет использовать уже существующие программы дистанционного управления:
Малые эксплуатационные расходы
• Простая модернизация путем быстрой установки опций на месте
• Простое расширение в соответствии с требованиями конкретных приложений
• Всегда впереди благодаря бесплатному обновлению встроенного ПО
Частота
|
||
Диапазон частот
|
R&S®FSV3
|
от 9 кГц до 3,6 ГГц
|
|
R&S®FSV7
|
от 9 кГц до 7 ГГц
|
|
R&S®FSV13
|
от 9 кГц до 13,6 ГГц
|
R&S®FSV30
|
от 9 кГц до 30 ГГц
|
|
|
R&S®FSV40
|
от 9 кГц до 40 ГГц
|
Долговременная стабильность опорного генератора
|
|
1×10-6
|
|
с опцией R&S®FSV-B4
|
1×10-7
|
Разрешение/полосы
|
||
Полосы разрешения
|
Стандартная развертка
|
от 1 Гц до 10 МГц
|
|
Стандартная развертка, нулевая полоса обзора
|
от 1 Гц до 10 МГц, 20 МГц, 28 МГц; 40 МГц (опция)
|
|
БПФ-развертка
|
1 Гц до 300 кГц
|
|
Канальный фильтр
|
100 Гц до 5 МГц
|
|
Фильтр электромагнитных помех
|
200 Гц, 9 кГц, 120 кГц, 1 МГц
|
Полоса видеофильтра
|
|
от 1 Гц до 10 МГц, 20 МГц, 28 МГц, 40 МГц
|
Полоса анализа сигнала
|
|
28 МГц
|
|
с опцией R&S®FSV-B70
|
40 МГц
|
Средний уровень собственного шума (DANL)
|
||
DANL (полоса 1 Гц)
|
1 ГГц
|
–152 дБмВт, –155 дБмВт(ном.)
|
|
3 ГГц
|
–150 дБмВт, –153 дБмВт (ном.)
|
|
7 ГГц
|
–146 дБмВт, –149 дБмВт (ном.)
|
DANL с предусилителем, опция R&S®FSV-B22
|
1 ГГц
|
–162 дБмВт, –165 дБмВт (ном.)
|
|
3 ГГц
|
–160 дБмВт, –163 дБмВт (ном.)
|
|
7 ГГц
|
–156 дБмВт, –159 дБмВт (ном.)
|
Интермодуляционные искажения
|
||
Точка пересечения по интермодуляционным составляющим третьего порядка
|
f < 3,6 ГГц
|
+13 дБмВт, +16 дБмВт (ном.)
|
|
от 3,6 до 7 ГГц
|
+15 дБмВт, +18 дБмВт (ном.)
|
Динамический диапазон WCDMA ACLR
|
||
|
Без компенсации шума
|
70 дБ
|
|
С компенсацией шума
|
73 дБ
|
Фазовый шум
|
||
Частота несущей 1 ГГц
|
отстройка от несущей 10 кГц
|
–106 дБн (1 Гц), –110 дБн (1 Гц) (ном.)
|
|
отстройка от несущей 100 кГц
|
–115 дБн (1 Гц)
|
|
отстройка от несущей 1 МГц
|
–134 дБн (1 Гц)
|
Общая погрешность измерений
|
||
|
3,6 ГГц
|
0,3 дБ
|
|
7 ГГц
|
0,4 дБ
|
ОПЦИИ
Базовый блок
|
||
Анализатор сигналов FSV3 от 9 кГц до 3.6 ГГц
|
SV3
|
|
Анализатор сигналов FSV7 от 9 кГц до 7 ГГц
|
SV7
|
|
Анализатор сигналов FSV13 от 9 кГц до 13.6 ГГц
|
SV13
|
|
Анализатор сигналов FSV30 от 9 кГц до 30 ГГц
|
SV30
|
|
Анализатор сигналов FSV40 от 9 кГц до 40 ГГц
|
SV40
|
|
Опции
|
||
Корпус повышенной прочности
|
FSV-B1
|
|
Звуковой демодулятор АМ/ЧМ
|
FSV-B3
|
|
Термостатированный кварцевый генератор, прецизионная опорная частота
|
FSV-B4
|
|
Дополнительные интерфейсы (выход ПЧ/видео, порт AUX, выход синхросигнала,
два дополнительных порта USB) |
FSV-B5
|
|
Управление внешним генератором
|
FSV-B10
|
|
Запасной жесткий диск (съемный жесткий диск)
|
FSV-B19
|
|
Предусилитель на диапазон от 9 кГц до 3,6/7 ГГц
|
FSV-B22
|
|
Электронный аттенюатор с шагом настройки 1 дБ
|
FSV-B25
|
|
Расширение частотного диапазона до 20 Гц
|
FSV-B29
|
|
Расширение полосы анализа до 40 МГц
|
FSV-B70
|
|
Анализ аналоговой модуляции АМ/ЧМ/ФМ
|
FSV-K7
|
|
Измерение мощности с помощью датчиков R&S®NRP
|
FSV-K9
|
|
Встроенное программное приложение для анализа GSM/EDGE
|
FSV-K10
|
|
Измерения коэффициента шума и усиления
|
FSV-K30
|
|
Измерения фазового шума
|
FSV-K40
|
|
Анализ сигналов базовых станций 3GPP (DL)
|
FSV-K72
|
|
Анализ сигналов базовых станций 3GPP (UL)
|
FSV-K73
|
|
Анализ передатчиков базовых станций CDMA2000
|
FSV-K82
|
|
Анализ передатчиков базовых станций 1xEV-DO
|
FSV-K84
|
|
Анализ сигналов WLAN 802.11a/b/g/j
|
FSV-K91
|
|
Анализ сигналов WLAN 802.11n
(требует опцию FSV-B70) |
FSV-K91n
|
|
Анализ сигналов WiMAX 802.16e OFDM/OFDMA
|
FSV-K93
|
|
Анализ сигналов базовых станций LTE BS (DL)
|
FSV-K100
|
|
Анализ сигналов абонентских устройств LTE UE (UL)
|
FSV-K101
|
