Описание:

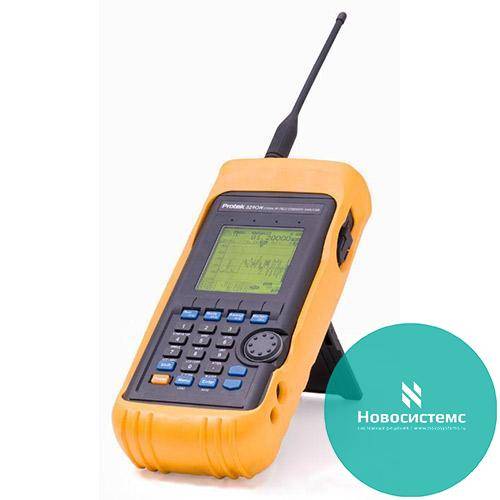

Анализатор поля Protek3200 является ручным анализатором напряженности электромагнитного поля и рассчитан на диапазон частот от 100 кГц до 2 060 МГц.
Этот компактный, портативный прибор идеально подходит для тестирования и обслуживания:
-
телекоммуникационных систем
-
сотовых телефонных сетей
-
радиотелефонов
-
радиостанций CB-диапазона
-
пейджинговых систем
-
кабельных и спутниковых систем телевидения
-
для измерения параметров антенн
-
обнаружения скрытых камер
-
обнаружения подключения к телесетям.
Особенности прибора
-
Чаcтотный диапазон прибора - от 100 кГц до 2 060 МГц.
-
Могут быть измерены сигналы, модулированные по типу узкополосной частотной модуляции (N-FM), широкополосной частотной модуляции (W-FM), амплитудной модуляции (AM), с использованием одной боковой полосы (SSB).
-
Прибор имеет встроенный частотомер.
-
В системе настройки прибора использована система ФАПЧ для точной настройки и измерения частоты.
-
ЖКИ может отображать уровни сигналов до 160-ти каналов одновременно.
-
Имеется встроенный громкоговоритель для аудиоконтроля.
-
ЖКИ имеет светодиодную подсветку (192 х 192 точек).
-
В приборе реализована функция автоматического отключения, которая срабатывает через 30 минут после последнего нажатия клавиш
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Частотный диапазон | 100 кГц … 2 060 МГц |
| Погрешность частоты | ± 3х10-6 |
| Режимы приема | N-FM, W-FM, AM, SSB |
| Шаг частоты | 5 кГц и 6,25 кГц в диапазоне от 5 кГц до 9995 кГц |
| Память каналов | 10 банков по 160 каналов (1600 каналов) |
| Память данных | 10 банков по 160 (1600) |
| Память данных установок | 10 банков по 3 режима сканирования |
| Чувствительность приема |
0...6 дБмкВ - э.д.с (Сигнал/шум: 12 дБ при N-FM, 10 дБ при W-FM) |
| Скорость сканирования | 12,5 каналов в секунду (максимум) |
| Входной импеданс | 50 Ом (стандарт) |
| Макс. входн. напряжение | 5 В среднеквадратичного значения |
| Аудио выход | 120 мВт на спикер-фон с входным сопротивлением 8 Ом |
Измерение уровня сигнала
| Режим N-FM | 1 МГц ... 2000 МГц (-10 дБмкВ ... 40 дБмкВ) |
| Разрешение | ± 0,5 дБмкВ |
| Погрешность | ± 3 дБ (при температуре (23 °С ±3 °С) на калиброванной частоте) |
| Повторяемость | ± 2 дБ |
| Ширина полосы | Приблизительно 12,5 кГц (-6 дБ) |
| Режим WFM/AM/SSB | 10 МГц ... 2000 МГц (-0 дБмкВ – 50 дБмкВ) |
| Разрешение | ± 0,5 дБмкВ |
| Погрешность | ± 3 дБ (при температуре (23 °С ±3 °С) на калиброванной частоте) |
| Повторяемость | ± 2 дБ |
| Ширина полосы |
WFM прибл. 180 кГц (-6 дБ) AM/SSB прибл. 2,4 кГц (-6 дБ) |
| Уровень шума | +15 дБ в диапазоне от 300 МГц до 1800 МГц на макс. чувствительности, +20 дБ менее 300 МГц, и более 1800 МГц. |
| Режимы работы | Индикация спектра |
| A | Мультирежимная индикация при помощи линейчатой штриховой шкалы (5, 10, 20, 40, 80, 160 каналов) |
| B | Однорежимная индикация при помщи линейчатой штриховой шкалы |
| C | Индикация разности частот |
| D | Индикация результатов измерения частоты |
| Режимы развертки | Одинократная развертка |
| A | Обычная развертка |
| B | Свободная развертка |
| C | Свободная одинократная развертка |
| Режимы сканирования | Ручной режим |
| A | Режим памяти каналов |
| B | Режим поиска |
| Режим фиксации максимума | Служит для фиксации максимального уровня сигнала |
| Функция шумоподавления | Уровень порога срабатывания системы шумоподавления устанавливается на штриховой и цифровой шкалах. |
| Функция копирования | Копирование сохраненных данных на другое оборудование,копирование данных из другого оборудования. |
| Вывод данных на принтер | + |
| Частотомер | + |
| Частотный диапазон | 9 МГц … 2060 МГц |
| Разрядность | 7 разрядов |
| Разрешение | 1 кГц |
| Погрешность | ± 5х10-5 ±1 единица младшего разряда |
| Время выборки | 0,512 с |
| Чувствительность входная | 9 МГц … 2000 МГц: 150 мВ среднеквадратического значения |
| 20 МГц … 1000 МГц: 100 мВ среднеквадратического значения | |
| Входной импеданс | 50 Ом |
| Макс. напряжение | 5 В среднеквадратического значения |
| Память данных | 10 Каналов |
| ЖКИ | 192 х 192 точки с подсветкой |
| Светодиодная подсветка | выключается через 5 сек. |
| Возможна непрерывная подсветка | |
| Интерфейс RS-232C | 1200/2400/4800/9600 бод |
| Питание | 6 элементов типа AA, |
| 6 NiCd аккумуляторов типа AA | |
| Автомобильный адаптер, 12 В, | |
| Внешний источник питания: | 11-16 В пост. тока, макс. 400 мА. |
| Сетевой адаптер | |
| Автовыключение | Автоматическое отключение через 30 минут после последнего нажатия на клавиши (эту функцию можно не использовать) |
| Условия эксплуатации | 0 °С … +40 °С, при отн. влажности 35 … 85 % |
| Условия хранения | –10 °С … +50 °С |
| Габариты, мм | 105 х 220 х 45 |
| Масса | 700 г (с антенной) |
|
КОМПЛЕКТ ПОСТАВКИ |
ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ |
|
|
Антенна
|
1 шт | Переходник 50 Ом - 75 Ом |
|
Элементы питания
|
6 шт | Адаптер байонетного типа F-BNC |
|
Кабель RS-232C.
|
1 шт | Аттенюатор на 20дБ |
|
Чехол для переноски
|
1 шт | Аттенюатор на 40дБ |
| Коаксиальный кабель | 1 шт | Сетевой адаптер на питающее напряжение 220В |
| Головной телефон | 1 шт | Автомобильный адаптер на питающее напряжение 12В |
| Руководство по эксплуатации | 1 экз | Программное обеспечение под Windows |
