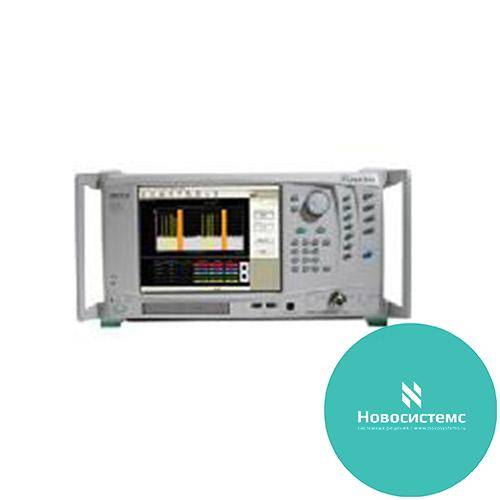

MS2781A - высокоточный анализатор сигналов от 100 Гц до 8,0 ГГц

MS2781A - высокоточный анализатор сигналов от 100 Гц до 8,0 ГГц
Производитель
Гарантия
12 месяцев
(если иной срок не предусмотрен производителем)
Требуется уточнить цену
В корзину
Купить в один клик
Заказать поверку/калибровку
Задать вопрос
  • Информация о товаре
  • Технические характеристики
  • Комплект поставки
  • Аналоги
  • Оплата и доставка

Описание:

Прибор Anritsu MS2781A Signature разработан исключительно для высокопродуктивной работы в качестве анализатора спектра и векторного анализатора широкополосных сигналов. Современная архитектура построения анализатора Signature помогает добиться отличного функционирования прибора при анализе сигналов в диапазоне уровней от -147 до +23 дБм, с точностью 0,65 дБ, при этом фазовый шум на частоте 1 ГГц не превышает значения -140 dBс/Гц при отстройке на 5 МГц. Помимо высококачественного анализа спектра, MS2781A имеет возможность анализа сигналов с цифровой модуляцией без использования отдельного компьютера и пакетной обработки.

Опция 38 - "Универсальный анализ модуляции QAM/PSK" - позволяет выбирать символьную скорость, тип модуляции и методы фильтрации для демодуляции полученных сигналов. Таблица символов, комбинация и векторные диаграммы позволяют просмотреть поток данных. С помощью стандартных процедур измерения возможно измерить EVM, подавление несущей и рассогласования каналов I/Q.

Опция 22 расширяет ширину полосы пропускания по промежуточной частоте для регистрации и анализа комплексных модулированных сигналов с полосой пропускания до 30 МГц. Прибор MS2781A является первым высококачественным анализатором спектра, который полностью использует возможности операционной системы Windows XP Professional. Меню оптимизированы для работы в сенсорном режиме и активации одним нажатием. Пользователь также может иметь доступ и управлять всеми функциями с помощью мыши и клавиатуры, анализатор имеет стандартный USB интерфейс.

Многие измерения, например, мощность каналов, ACP, OBW и др. можно провести с помощью функции Smart, выполняемых нажатием одной кнопки. Все изображения и результаты, получаемые анализатором MS2781A, создаются в среде Windows, что облегчает вставку результатов в средства Microsoft Office. Встроенный порт принтера позволяет оперативно распечатывать документы.

Возможности:

  • Диапазон частот от 100 Hz до 8 GHz
  • Разрешение полосы частот от 0.1 Hz до 8 MHz
  • Средний уровень шума (DANL): <-147 dBm при частоте 1 GHz
  • Точность амплитуды <0.65 dB на всем частотном диапазоне
  • Уровень фазового шума при частоте 1 GHz: <-115 dBc/Hz при 100 kHz; <-140 dBc/Hz при 5 MHz
  • WCDMA ACPR (Коэффициент шума соседнего канала): >80 dB
  • EVM (Величина векторной погрешности): <2%, <1% for < 10 Ms/s (опция 22 и 38)
  • Простота использования
  • Дружественная среда ОС Windows XP
  • "Быстрая клавиша" измерения одним нажатием кнопки
  • Полная совместимость с ПК, операционная система Windows® XP
  • Дополнительные порты для подключения (USB, 100BASE-T, Web Services, GPIB и принтер)
  • Поддержка пакета Microsoft Office
  • Поддержка пакетов MATLAB и Simulink для более подробного анализа данных
