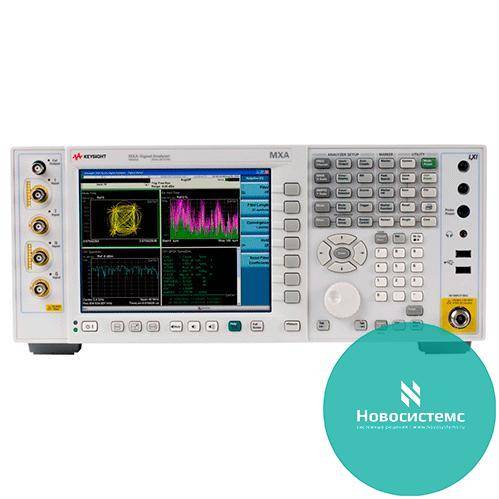

N9020A Анализатор сигналов MXA, от 10 Гц до 26,5 ГГц

N9020A Анализатор сигналов MXA, от 10 Гц до 26,5 ГГц
Производитель
Гарантия
12 месяцев
(если иной срок не предусмотрен производителем)
Требуется уточнить цену
В корзину
Купить в один клик
Заказать поверку/калибровку
Задать вопрос
  • Информация о товаре
  • Технические характеристики
  • Комплект поставки
  • Аналоги
  • Оплата и доставка

Описание:

N9020A. Общие параметры.
Быстродействие на 30 - 300% выше, чем у других анализаторов

  • Полоса анализа 25 МГц (по отдельному заказу)
  • Уровень точки пересечения третьего порядка (TOI) + 15 дБм, средний уровень собственного шума (чувствительность) минус 154 дБм/Гц
  • Абсолютная погрешность измерения уровня 0,3 дБ
  • Динамический диапазон измерения относительной мощности в соседнем канале (ACLR) системы W'CDMA 78 дБ
  • Встроенные одноклавишные прикладные измерения параметров систем Mobile WiMAX™, W'CDMA, HSDPA / HSUPA, фазового шума и многие другие
  • Лидирующее в мире программное обеспечение векторного анализа сигналов 89601A работает внутри анализатора

N9020A. Особенности.

Устранение компромисса между быстродействием и высокими рабочими характеристиками
Анализатор сигналов серии MXA выводит анализ сигналов и спектра на новый уровень, обеспечивая самые высокие рабочие характеристики среди анализаторов среднего ценового класса и самую высокую среди промышленных приборов скорость анализа сигналов и спектра.

Самый быстрый анализ сигналов
Инженеры и руководители, занимающиеся аттестацией разрабатываемой продукции и работающие в сфере производства, признают, что скорость измерений являетсярешающим фактором в достижении конечной цели испытаний. Учитывая это, компания Agilent продолжает сравнивать скорость измерений анализатора MXA с другимипромышленными анализаторами спектра и сигналов. Результаты этого сравнения показывают, что быстродействие анализатора MXA на 30 9 300 % выше чем у другиханализаторов, независимо от диапазона частот. Ниже приведены некоторые ключевые результаты оценки производительности.

  • В режиме быстрого измерения относительной мощности в соседнем канале системы W9CDMA время измерения менее 14 мс (σ = 0,2 дБ)
  • Время поиска максимума с использованием маркера менее 5 мс
  • Время настройки, измерения и передачи данных по каналу GPIB менее 51 мс
  • Время переключения видов измерения/плавного переключения режимов измерения параметров мобильных устройств WiMAX, W9CDMA, HSDPA/HSUPA, фазового шума и измерения с использованием программного обеспечения векторного анализа сигналов (VSA) 89601A менее 75 мс

Самые высокие характеристики для анализатора сигналов среднего ценового класса
Высокая скорость измерений не означает компромисса с динамическим диапазоном. Анализатор MXA имеет наилучший в своём классе динамический диапазон:

  • уровень точки пересечения третьего порядка (TOI) +15 дБм
  • средний уровень собственного шума (чувствительность) минус 154 дБм/Гц
  • динамический диапазон измерения относительной мощности в соседнем канале (ACLR)системы W9CDMA 78 дБ

Механический аттенюатор с шагом установки ослабления 2 дБ или поставляемый по заказу электронный аттенюатор с шагом 1 дБ и 160 значений полос пропускания (с шагом приращения  10%) обеспечивают прекрасное сочетание быстродействия и динамического диапазона.

Электронный аттенюатор
Поставляемый по отдельному заказу электронный аттенюатор до 3 ГГц выдерживает миллион переключений. Сочетание исключительно высокой скорости измерений,задаваемого пользователем режима допусковых испытаний по принципу годен / негоден и прекрасной повторяемости результатов, обусловленной полностью цифровым каналом ПЧ, делает анализатор MXA идеальным средством для больших объёмов и низкой стоимости производства
продукции.

Полоса анализа 25 МГц
Используя поставляемую по заказу опцию, обеспечивающую полосу анализа 25 МГц, можно измерять параметры системы Mobile WiMAX, системы W9CDMA с несколькими несущими и других широкополосных сигналов. Для этого имеются следующие средства.

  • Прикладные измерительные программы для систем 802.16 OFDMA и W9CDMA
  • Приложение векторного анализа сигналов 89601A
  • Программа измерения дополняющей интегральной функции распределения мощности во времени (CCDF) до 25 МГц для четырёх несущих системы W9CDMA
  • 149разрядный АЦП с частотой дискретизации 90 МГц

Полностью калиброванные предусилители до 26,5 ГГц
Для анализа сигналов низкого уровня только в этом анализаторе среднего класса предоставляется возможность выбора полностью калиброванных предусилителей до 26,5 ГГц. Можно выбрать предусилитель с полосой частот вплоть до максимальной частоты прибора.

  • Четыре отдельных предусилителя с полосами частот: от 100 кГц до 3,6; 8,4; 13,6 и 26,5 ГГц
  • Коэффициент усиления + 20 дБ в полосе от 100 кГц до 3,6 ГГц и + 35 дБ от 3,6 до 26,5 ГГц

Временное стробирование
Анализ изменяющихся во времени сигналов, таких как WiMAX, импульсные ВЧ сигналы, сигналы системы многостанционного доступа с временным разделением каналов (TDMA), перемежающиеся и пакетные сигналы, может выполняться с использованием временного стробирования. Анализатор MXA реализует три метода временного стробирования: со стробированным местным гетеродином (или стробированной развёрткой), стробированным видео трактом и стробированным БПФ.

  • Метод со стробированным местным гетеродином обеспечивает самое быстрое измерение с временным стробированием во всей полосе частот
  • Метод со стробированным БПФ обеспечивает самое быстрое измерение с временным стробированием в пределах ширины полосы анализа (8 МГц в стандартной конфигурации и 25 МГц при использовании соответствующей опции)
  • Метод со стробированным видео трактом обеспечивает совместимость сверху вниз с анализаторами спектра Agilent серий ESA, 856x и 859x

Свипирование по списку

Экономия времени измерения достигается путём программирования анализатора MXA для выполнения быстрых измерений мощности с использованием функциисвипирования по списку. С помощью заранее созданного списка отдельных точек измерения можно дистанционно выделять значения амплитуд спектральных компонент наизвестных частотах. Анализатор MXA может выполнять измерения, не требуя возврата его в исходное состояние перед каждым повторением цикла измерения. Это даёт следующие возможности.

  • Выполнение многократных измерений с нулевой полосой обзора на нескольких частотах
  • Выбор различных полос пропускания, полос видеофильтра, типов детекторов и времени развёртки в различных участках полосы обзора
  • Получение результатов измерений пиковой и средней мощностей



Программное обеспечение векторного анализа сигналов (VSA) 89601A работает в приборе
MXA является первым анализатором сигналов, который работает с программным обеспечением VSA, пользующимся самым широким спросом на мировом уровне. ПО векторного анализа 89601A даёт удобный доступ к анализу сложных, изменяющихся во времени сигналов, с использованием усовершенствованных алгоритмов анализа модуляции. Это помогает разрабатывать системы радиосвязи, находить неисправности и проверять на физическом уровне их работоспособность. Перемещение по интерфейсу пользователя в приложении 89601A легко осуществляется с помощью клавиатуры и мыши. В комплект каждого анализатора MXA включена 14-дневная пробная версия векторного анализа сигналов 89601A. Эта пробная версия для оценки её эффективности предоставляется бесплатно и даёт доступ к подробному справочному файлу для более глубокого изучения этой программы. Более подробное описание 89601A приведено на странице 103.

MATLAB®
Анализатор MXA официально поддерживает MATLAB. Пользователь может запустить в одном приборе MATLAB и VSA 89601A - эти два программных продукта, наиболее популярных среди разработчиков промышленных систем беспроводной связи. Поддержка MATLAB позволяет создавать специализированные измерительные программы для анализатора MXA. Компания Agilent предоставляет большое количество образцов программ; сведения о драйверах, образцах программ и другую касающуюся этого информацию можно найти на сайте www.agilent.com/find/matlab_sa.

Одноклавишные измерения мощности - набор измерений
Возможности анализа спектра в MXA обеспечивают как измерения мощности, регламентируемые стандартами, так и традиционный анализ спектра с расширенными возможностями. Набор стандартизованных видов измерений мощности, представляющий подмножество возможностей спектрального анализа, обеспечивает исчерпывающие гибкие одноклавишные измерения мощностных характеристик ВЧ и СВЧ сигналов. Стандартизованные измерения выполняются для беспроводных систем связи, в том числе систем 2/ поколений, WLAN, Bluetooth®, UWB и S-DMB. Для специальных измерений мощности, которые ещё предварительно не сконфигурированы, можно использовать более 75 быстрых установок или установки пользователя. Набор измерений мощности включает следующие.

  • Мощность в соседнем канале (ACP)
  • Мощность в основном канале
  • Занимаемая полоса частот (OBW)
  • Спектральная маска излучения (SEM)
  • Дополняющая интегральная функция распределения (CCDF)
  • Мощность пакета
  • Побочные излучения

Самый последний набор доступных измерений и предустановки для стандартизованных измерений можно найти на сайте www.agilent.com/find/mxa.

Автонастройка
Функция автоматической настройки позволяет сократить время, необходимое для выполнения установок. При нажатии клавиши выполняется математический алгоритм, который автоматически устанавливает центральную частоту анализатора равной частоте наиболее высокого отклика сигнала в полосе обзора, устанавливает полосу обзора в 3 раза больше полосы занимаемой сигналом, устанавливает полосы пропускания и видеофильтра, оптимизирует опорный уровень, выполняет поиск максимума, устанавливает маркер на максимум отклика и выводит на экран результат измерения.

Усовершенствованные возможности маркеров и отображения графиков
Усовершенствованные возможности установки маркеров позволяют быстро определять точные значения в каждой точке графика. Доступно 12 маркеров, устанавливаемых либо на заданную частоту, либо в заданную позицию. Любой маркер может служить опорным для других маркеров. Маркер полосы позволяет выполнять относительные измерения мощности, такие как мощность в соседнем канале (ACP) и относительная мощность шума (NPR). Все показания маркеров можно видеть в таблице. В одном экранном окне могут отображаться до шести графиков, например, спектр сигнала несущей и до пяти спектров гармоник. Кроме того, можно независимо выбрать для каждого графика один из детекторов (нормальный, среднего/среднеквадратического значения, положительного или отрицательного максимума).

Встроенная справочная система
Вместо того, чтобы заполнять и потом тщательно просматривать сотни страниц руководства по эксплуатации достаточно просто нажать клавишу Help и тем самым вызвать всеобъемлющую контекстно - зависимую справочную систему, встроенную в анализатор MXA и предоставляющую информацию о любой клавише, любом меню и в любое время. Для просмотра обширного содержания руководства по эксплуатации, которое включает также удобные команды программирования на SCPI, рекомендуется пользоваться клавишами передней панели.

Современные средства подключения
Концепция Agilent Open позволяет получить все преимущества современных и традиционных возможностей подключения и обеспечить обратную (сверху вниз)совместимость.

  • Анализатором MXA можно управлять дистанционно, подключив его к локальной сети (LAN); используя встроенный web : сервер или программу Windows Remote Desktop, можно просматривать сигналы, выполнять сбор и анализ данных из любой точки мира
  • Подключив анализатор MXA к локальной сети, можно использовать файлы совместно с подключенными к сети компьютерами и выводить данные на сетевые принтеры
  • Для работы в среде Agilent VEE можно использовать драйверы IVI-COM
  • Используя обратную совместимость программного кода с анализаторами ESA и PSA, можно сэкономить время за счёт повторного использования тестовых программ
  • Можно выбрать наилучший для удовлетворения требований пользователя вариант подключения:

 USB 2.0 - шесть портов типа A и один типа B
 LAN с физической средой 100Base-T
 GPIB

Совместимость с классом C стандарта LXI (класс - B в середине 2008 г.)
Стандарт LXI (LAN eXtensions for Instruments - расширения локальной сети для измерительных систем) является архитектурой испытательных систем, основанной на апробированных и широко используемых стандартах, таких как Ethernet. Эта архитектура обеспечивает быстрое, рациональное и экономичное построение и переконфигурирование испытательных систем. Анализатор MXA совместим с классом C стандарта LXI, что может помочь пользователям открыть новые возможности испытаний. Более полная информация на сайте www.agilent.com/find/lxi
Открытая операционная система Windows® XP Professional

  •  Использование Windows Explorer позволяет легко и быстро управлять файлами
  •  Возможность запуска пакета MATLAB® и приложения векторного анализа сигналов 89601A внутри анализатора MXA
  •  Диагностика и управление анализатором MXA могут осуществляться с помощью программы Windows Remote Desktop или встроенного web: сервера (совместимого с классом C стандарта LXI)

N9020A. Технические характеристики.

Параметр Значения
Диапазон частот от 20 Гц до 3,6 ГГц
Скорость измерений
Измерение в режиме местного управления и обновление изображения на экране ≤11мс
Измерение в режиме дистанционного управления и передача данных по локальной сети(LAN) ≤4мс
Поиск максимума с импользованием маркера ≤5мс
Настройка центральной частоты и передача данных(в диапазоне ВЧ) ≤ 51мс
Переключение вида измерения/режима ≤ 75мс
Режим быстрого измерения относительной мощности утечки в соседнем канале системы W-CDMA ≤ 14мс
Полоса анализа/демодуляции
В стандартной комплектации 10 МГц
Динамический диапазон измерения относительной мощности утечки в соседнем канале системы W-CDMA
73 дБ
78 дБ при включенной коррекции шума
Погрешность абсолютного измерения уровня от 20 Гц до 3,6 ГГц
± 0,3 дБ
Средний уровень собственного шума (DANL)
1 ГГц - 154 дБм
7 ГГц - 153 дБм
13 ГГц - 150 дБм
20 ГГц - 145 дБм
Интермодуляционные искажения третьего порядка - уровень точки пересечения (TOI)
1 ГГц + 15 дБм
7 ГГц + 15 дБм
13 ГГц + 15 дБм
20 ГГц + 10 дБм
Фазовый шум
- 106 дБс/Гц при отстройке 10 кГц
Полосы пропускания
от 1 Гц до 3 МГц с шагом 10 %;

4, 5 и 8 МГц

Полосы видеофильтра
от 1 Гц до 3 МГц с шагом 10 %;

4, 5, 8 и 50 МГц

Частота опорного сигнала
Скорость старения с опцией PFR ±1х10-7 за год
Время развертки
При нулевой полосе обзора от 1 мкс до 6000 с
При полосе обзора ≥ 10 Гц от 1 мс до 4000 с
Число точек графика
Скорость старения с опцией PFR от 1 до 20001




Выбор марки

Рекомендуем посмотреть: N9010A Анализатор сигналов EXA, от 10 Гц до 44 ГГц
