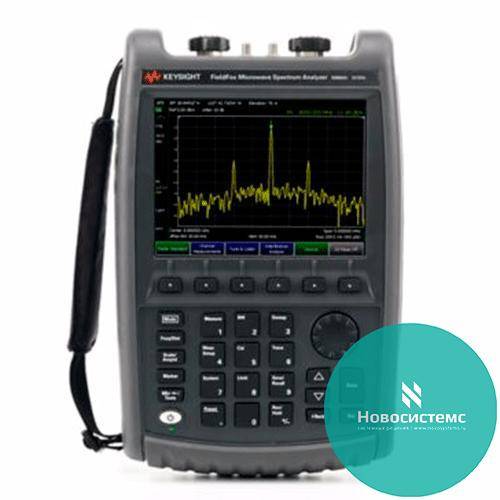

N9960A Портативный СВЧ-анализатор спектра FieldFox, 32 ГГц

N9960A Портативный СВЧ-анализатор спектра FieldFox, 32 ГГц
Производитель
Гарантия
12 месяцев
(если иной срок не предусмотрен производителем)
Требуется уточнить цену
В корзину
Купить в один клик
Заказать поверку/калибровку
Задать вопрос
  • Информация о товаре
  • Технические характеристики
  • Комплект поставки
  • Аналоги
  • Оплата и доставка

Описание:

Основные возможности:

  • частотный диапазон: 5 кГц – 32 ГГц;
  • средний уровень собственных шумов (1 ГГц): -159 дБм (с предусилителем);
  • суммарная погрешность уровня сигнала / измерения: ±0,5 дБ;
  • интермодуляционные искажения 3-го порядка (1 ГГц): +13 дБм;
  • максимальный динамический диапазон по искажениям 3-го порядка (1 ГГц): -

Особенности:

  • высочайшее качество СВЧ-измерений в любых условиях;
  • гибкая настройка режимов работы ВЧ-анализатора удовлетворит потребности и новичков, и опытных пользователей;
  • надежный и долговечный прибор с прочным герметичным корпусом для самых жестких условий эксплуатации;
  • автоматизация выполнения повседневных задач базового анализа спектра сокращает время тестирования и гарантирует стабильность результатов измерений;
  • яркий дисплей и клавиатура с подсветкой четко отображают данные при любом освещении;
  • крупные клавиши удобно нажимать даже в перчатках;
  • наличие опции встроенного GPS-приёмника и антенны;
  • время работы до 4 часов от каждой аккумуляторной батареи;
  • возможность полного удаления данных и функция включения / отключения портов LAN и USB в целях защиты информации;
  • диапазон частот от 5 кГц до 32 ГГц;
  • опции следящего генератора, анализатора помех, встроенного измерителя мощности и др.;
  • высокая точность измерений (±0,5 дБ) без предварительного прогрева;
  • локализация сигналов помех с использованием режима отображения спектрограммы и функции записи трасс;
  • измерение средней мощности и мощности импульсов с помощью USB преобразователей мощности, измерение параметров импульсов со стробированием по времени;
  • самый легкий портативный СВЧ-анализатор спектра: масса 3,2 кг



Частота 5 кГц до 32 ГГц
Опции расширения диапазона частот 32 ГГц
Максимальная полоса анализа / пропускания -
Максимальная полоса пропускания реального времени -
Средний уровень собственных шумов (1 ГГц) –159 дБм
Фазовый шум на частоте 1 ГГц с отстройкой 10 кГц –111 дБн/Гц
Фазовый шум на частоте 1 ГГц с отстройкой 30 кГц –110 дБн/Гц
Фазовый шум на частоте 1 ГГц с отстройкой 1 МГц –113 дБн/Гц
Суммарная погрешность уровня сигнала / измерения ±0,5 дБ
Интермодуляц. искаж. 3-го порядка на частоте 1 ГГц +13 дБм
Макс. динамич. диапазон по искаж. 3 порядка, 1 ГГц -
Приложения общего назначения
  • AM/FM - настройка на сигнал и режим прослушивания
  • Измерение напряженности поля
  • Обеспечение совместимости по кодам SCPI
  • Измерение спектрограммы
  • Тестирование по методу «воздействие-отклик»
Приложения для систем беспроводной связи -
Приложения для цифрового видео -
Уровень производительности ◆◆◆◇◇◇
Диапазон ослабления аттенюатора (стандарт. компл.) 30 дБ
Шаг ослабления аттенюатора (стандарт. компл.) 5 дБ
Динамич. диапазон, своб. от паразит. составляющих -
Сред. уровень собств. шумов, 10 ГГц, предус. выкл. -
Системные возможности
  • Встроенный источник постоянного напряжения
  • Приемник GPS (встроенный или внешний)
Измерение мощности с помощью USB-измерителя
  • Непрерывная генерация сигналов/режим свипирования
  • Сдвиг частоты
  • Анализ ВЧ-импульсов датчиком пиковой мощности
Выходная мощность 4 дБм
Количество встроенных портов 2 порта
Анализатор антенно-фидерных устройств  Нет
Анализатор спектра  Да
Векторный анализатор цепей  Нет
Начальная частота анализатора спектра 5 кГц
Дополнительные функции анализатора сигналов
  • Встроенный измеритель мощности
  • Анализ передачи на большое расстояние (ERTA)
Максимальная частота 32 ГГц
Динамический диапазон 105 дБ
Наличие измерительных приложений  Да
Приложения
  • Interference Analysis
  • Power Measurements
Компоненты
  • Кабели
  • Антенны
  • Усилители
Максимальная скорость (201 точка, 1 развертка) 180 мс
Ручные  Да


Комплект поставки:

Анализатор спектра, аккумуляторная батарея, адаптер питания от сети переменного тока, кабель питания, кабель подключения к локальной сети LAN, сумка с ремнями для переноски прибора за спиной или на плече, краткое справочное руководство и руководство пользователя

Дополнительные опции:

  • N9960A-030 — Дистанционное управление;
  • N9960A-208 — Измерения мощности USB-датчиками в зависимости от частоты;
  • N9960A-209 — Анализ передачи на большое расстояние (ERTA);
  • N9960A-220 — Полнодиапазонный следящий генератор;
  • N9960A-235 — Предусилитель, 100 кГц – 32 ГГц (коэффициент усиления: 20 дБ в диапазоне 100 кГц – 7,5 ГГц и 15 дБ в диапазоне >7,5 ГГц — 32 ГГц, понижает средний уровень собственных шумов прибора до -147 дБм);
  • N9960A-236 — Анализатор помех и режим спектрограммы;
  • N9960A-238 — Анализ спектра с временным стробированием;
  • N9960A-302 — Поддержка внешних USB-датчиков измерения мощности;
  • N9960A-307 — GPS-приёмник;
  • N9960A-309 — Регулируемый источник постоянного напряжения смещения;
  • N9960A-310 — Встроенный измеритель мощности;
  • N9960A-320 — Измерение параметров отражения (обратные потери, коэффициент стоячей волны по напряжению (КСВН));
  • N9960A-330 — Импульсные измерения (поддержка USB-датчиков измерения импульсной мощности, измерение средней и пиковой мощностей и пр.)
